Anweisungen zum Anschließen der
Leitung an der Außeneinheit
1. Schrauben Sie die Abdeckung von der Platte
des Außengeräts ab. (Siehe Abb. 6.9)
2. Entfernen Sie die Schutzkappen von jedem
Ventil.
3. Richten Sie die Leitungsenden mit
den Ventilen aus und ziehen Sie die
Verlängerungsmutterschrauben von Hand so
weit wie möglich fest.
4. Halten Sie den Ventilkörper mit einem
Schraubenschlüssel. Halten Sie nicht die
Mutterschraube, die das Ventil bedeckt
ƒSeite 28

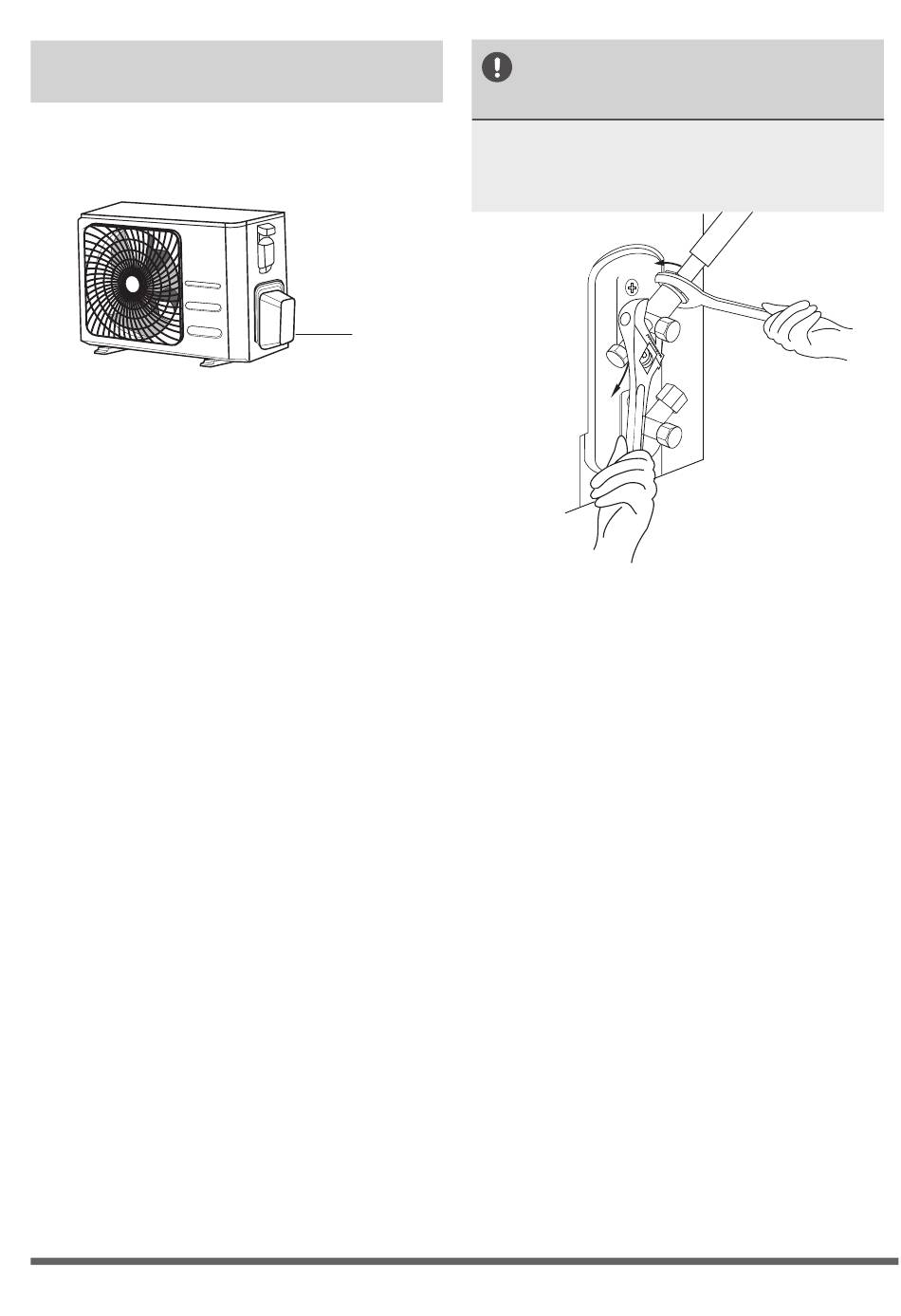

Page 28
„
ƒ „
Ventildeckel
Abb. 6.9
Fig. 5.9
BENUTZEN SIE EINEN
SCHRAUBENSCHLÜSSEL, UM DEN
VENTILKÖRPER ZU HALTEN
Das Drehmoment von der Bördelung kann zur
Beschädigung oder zum Abschneiden eines
Teils des Ventils führen
Abb. 6.10
5. Halten Sie den Ventilkörper und ziehen Sie
die Mutterschraube mit einem mechanischen
Sicherheitsschlüssel gemäß den Prinzipien des
mechanischen Schlüssels fest.
6. Lösen Sie leicht die
Verlängerungsmutterschrauben und ziehen Sie
sie dann wieder fest.
7. Wiederholen Sie die Schritte 3 bis 6 für die
verbleibende Leitung.
Fig. 5.10
