Bήμα 3: Στερεώστε την εξωτερική
μονάδα
Η εξωτερική μονάδα μπορεί να στερεω-
θεί στο έδαφος ή σε επιτοίχιο βραχίονα.
ΔΙΑΣΤΑΣΕΙΣ ΕΞΩΤΕΡΙΚΗΣ
ΜΟΝΑΔΑΣ
Τα ακόλουθα είναι μια λίστα από δια-
φορετικές διαστάσεις εξωτερικών μο-
νάδων και αποστάσεις μεταξύ
των επιτοίχιων μονάδων. Προετοιμά-
στε την βάση εγκατάστασης
της μονάδας σύμφωνα με τις ακόλου-
θες διαστάσεις.
Διαστάσεις εξωτερικής μονάδας (mm)
H x W x D
681x434x285 (26.8"x17"x11.2")
700x550x270 (27.5"x21.6"x10.62")
780x540x250 (30.7"x21.25"x9.85")
845x700x320 (33.25"x27.5"x12.6")
810x558x310 (31.9"x22"x12.2")
700x550x275 (27.5"x21.6"x10.82")
770x555x300 (30.3"x21.85"x11.81")
800x554x333 (31.5"x21.8"x13.1")
845x702x363 (33.25"x27.63"x14.29")
900x860x315 (35.4"x33.85"x12.4")
945x810x395 (37.2"x31.9"x15.55")
946x810x420 (37.21"x31.9"x16.53")
946x810x410 (37.21"x31.9"x16.14")
Αν θα εγκαταστήσετε τη μονάδα στο έδαφος ή σε
βάση σκυροδέματος, κάντε τα ακόλουθα:
1. Προσδιορίστε τις θέσεις των τεσσάρων βιδών
σύμφωνα με τις διαστάσεις που υπάρχουν
στον πίνακα με τις διαστάσεις της Επιτοίχιας
Μονάδας. 2. Προσχεδιάστε το άνοιγμα οπών
για τα βύσματα προέκτασης
3. Απομακρύνετε τη σκόνη που προέρχεται από
το σκυρόδεμα μακριά από τις οπές.
4. Τοποθετήστε ένα παξιμάδι στο τέλος κάθε
βίδας.
5. Καρφώστε τα βύσματα προέκτασης στις
προσχεδιασμένες οπές.
ƒΣελίδα 22
Page 22
„
ƒ „
Είσοδος Αέρα
Είσοδος
Αέρα
Έξοδος αέρα

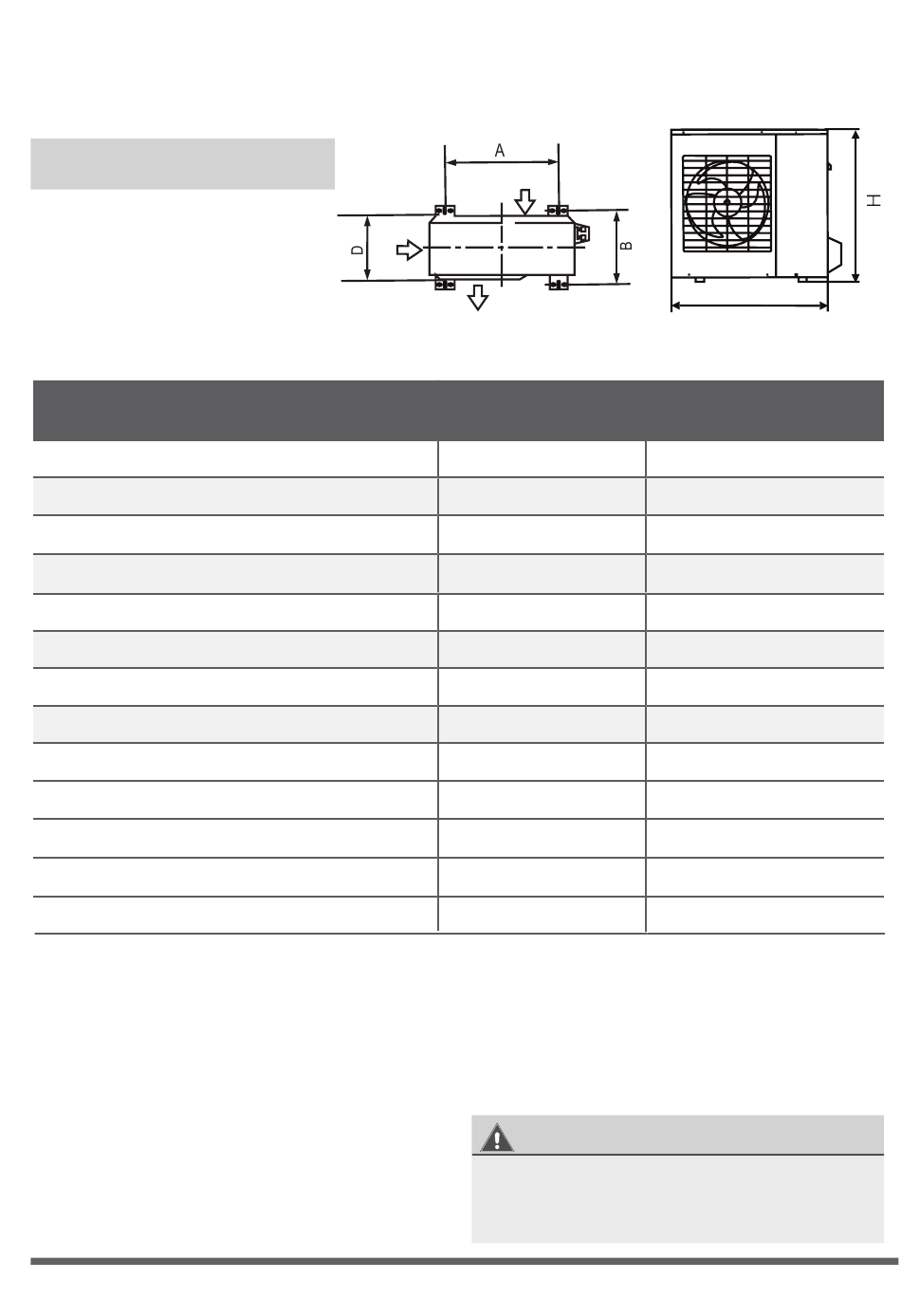

Διαστάσεις βάσης εξωτερικής μονάδας
Απόσταση A (mm/in)
460 (18.10")
450 (17.7")
549 (21.6")
560 (22")
549 (21.6")
450 (17.7")
487 (19.2")
514 (20.24")
540 (21.26")
590 (23.2")
640 (25.2")
673 (26.5")
673 (26.5")
6. Αφαιρέστε τα παξιμάδια από τα βύσματα
προέκτασης και τοποθετήστε την εξωτερική
μονάδα στις βίδες.
7. Τοποθετήστε ροδέλες σε κάθε βύσμα προέκτασης
και μετά αντικαταστήστε τα παξιμάδια.
8. Χρησιμοποιώντας γαλλικό κλειδί, σφίξτε κάθε
παξιμάδι μέχρι να κουμπώσει.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΤΑΝ ΤΡΥΠΑΤΕ ΣΕ ΣΚΥΡΟΔΕΜΑ,
ΠΡΟΣΤΑΤΕΨΤΕ ΤΑ ΜΑΤΙΑ ΚΑΘΟΛΗ ΤΗ
ΔΙΑΡΚΕΙΑ.
W
Σχ. 5.5
Fig. 4.5
Air inlet
Απόσταση Β (mm/in)
Air inlet
292 (11.49")
260 (10.24")
276 (10.85")
335 (13.2")
325 (12.8")
260 (10.24")
298 (11.73")
340 (13.39")
350 (13.8")
333 (13.1")
405 (15.95")
403 (15.87")
403 (15.87")
Air outlet
