Abmessungen Der Stützbasis; Korrekte Ausrichtung Der Wandeinheit - INVENTOR PR1VI32-09WF / PR1VO32-09 Installationshandbuch

Wand
Innen
Abb. 4.2
Fig.3.2

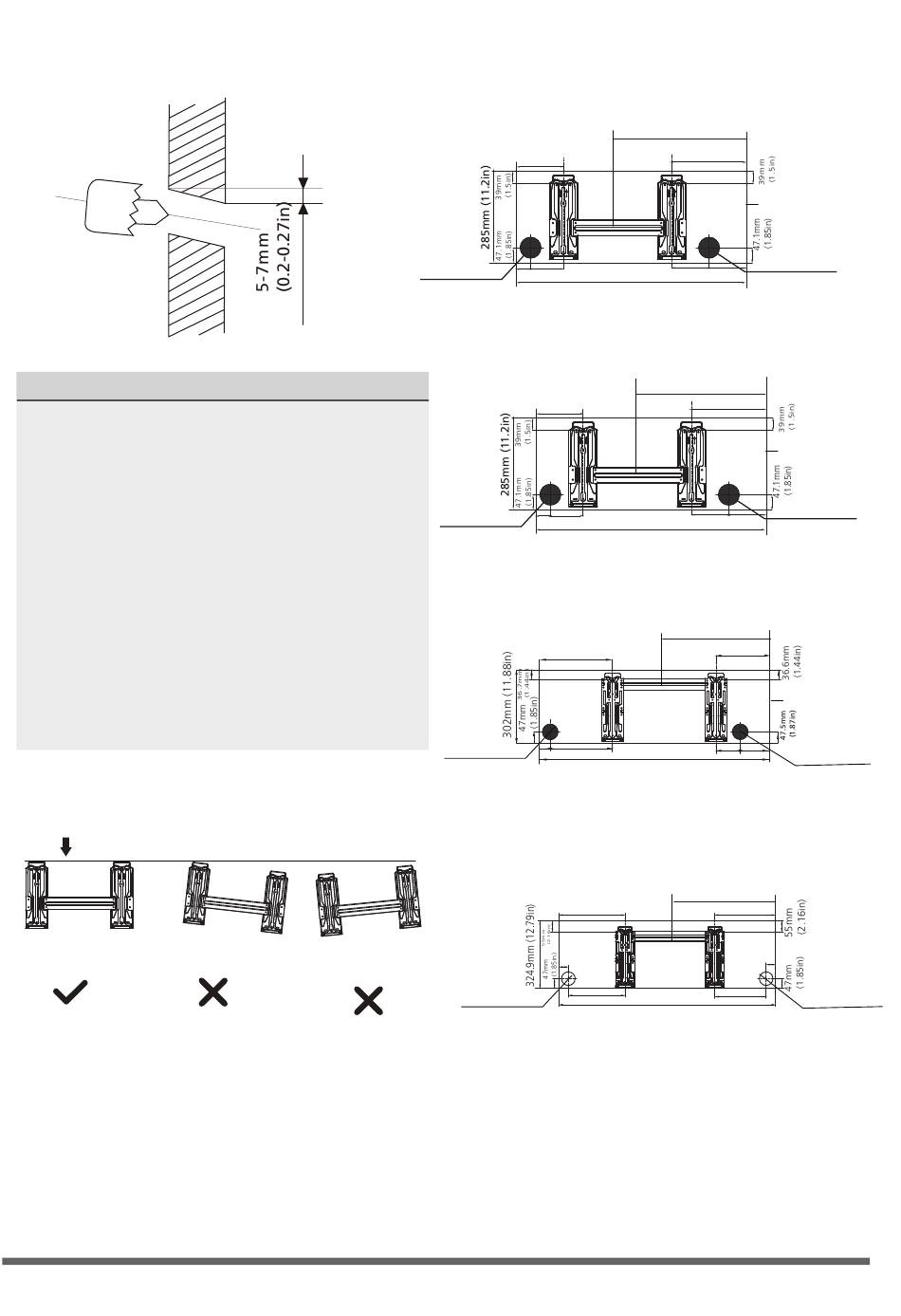

Abmessungen der Stützbasis
Verschiedene Modelle haben unterschiedliche
Stützbasis. Um zu bestätigen, dass Sie
genügend Platz im Raum haben, um
Ihr Innengerät zu installieren, zeigt das
Diagramm auf der rechten Seite verschiedene
Arten von Wandeinheiten mit folgenden
Abmessungen:
• Breite der Stützbasis
• Höhe der Stützbasis
• Breite der Inneneinheit relativ zur Stützbasis
• Höhe der Inneneinheit relativ zur Stützbasis
• Empfohlene Position des Wandlochs (für die
rechte und linke Stützbasis)
• Relativer Abstand zwischen den Bolzen

Korrekte Ausrichtung der Wandeinheit

Außen
Left rear wall
hole 65mm (2.5in)
146.5mm(5.76in)
45mm(1.7i n ) 101.6mm(4i n )
715mm(28in)
Model A
228.5mm(8.99in)
Left rear wall
hole 65mm (2.5in)
45mm(1.7i n )
183.6mm(7.2i n )
805mm(31.7in)
Model B
304.1mm(11.9in)
Left rear wall
45mm( 1 . 7 i n ) 259.1mm(10.2i n )
hole 65mm (2.5in)
958.3mm(37.7in)
Model C
316.7mm(12.4in)
45mm(1.77in)
Left rear wall
271.7mm(10.69in)
hole 65mm (2.5in)
HINWEIS: Wenn die Gasleitung einen
Durchmesser von Φ16 mm (5/8 Zoll) oder mehr
hat, sollte das Loch an der Wand 90 mm (3,54 Zoll)
betragen.
398mm(15.67in)
233.1mm(9.17in)
Indoor unit
outline
Right rear wall
hole 65mm (2.5in)
115.6mm(4.55in) 117.5mm(4.62in)
398mm(15.98in)
241mm(9.48in)
Indoor unit
outline
Right rear wall
hole 65mm (2.5in)
117.5mm(4.62in)
123.6mm(4.86i n )
439mm(17.28in)
224.2mm(8.82in)
Indoor unit
outline
100.6mm(3.96i n ) 123.7mm(4.87i n )
506mm(19.92in)
291mm(11.45in)
45mm(1.77in)
246mm(9.68in)
1037.6mm(40.85in)
Model D
Page 13
ƒ
ƒSeite 13
Right rear wall
hole 65mm (2.5in)
Right rear wall
hole 65mm (2.5in)
„
„
