Durchflussmessgerät Proline Prowirl F
5.2.2
Messgerät vorbereiten
1.
Sämtliche Reste der Transportverpackung entfernen.
2.
Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3.
Aufkleber auf dem Elektronikraumdeckel entfernen.
5.2.3
Messaufnehmer montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1.
Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2.
Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.

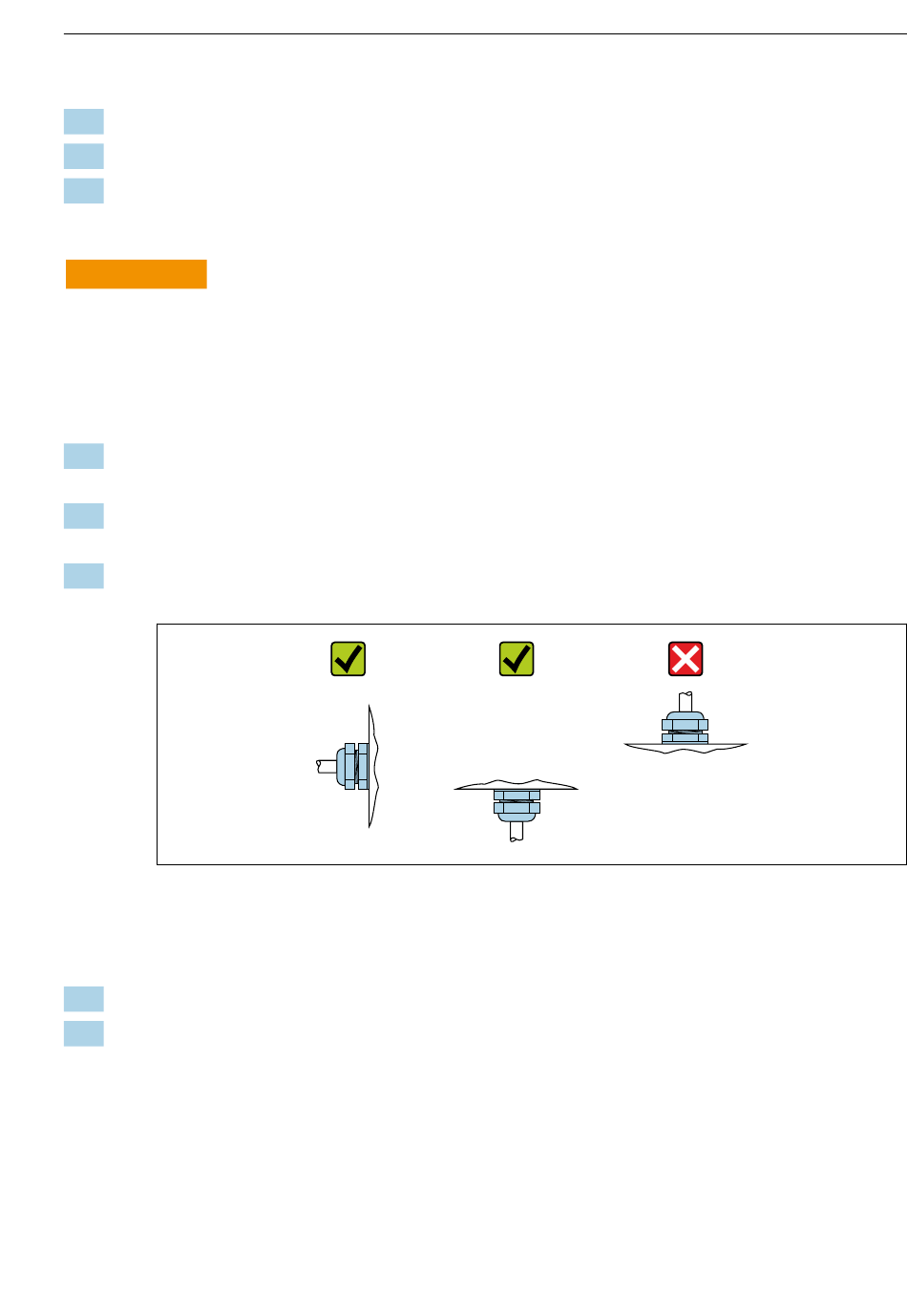

3.
Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.
5.2.4
Druckmesseinheit montieren
Vorbereitung
1.
Vor der Montage der Druckmesseinheit: Messgerät in die Rohrleitung einbauen.
2.
Für die Montage der Druckmesseinheit ausschließlich die mitgelieferte Dichtung ver-
wenden. Ein anderes Dichtmaterial ist nicht zulässig.
Endress+Hauser
Montage
A0029263
21
