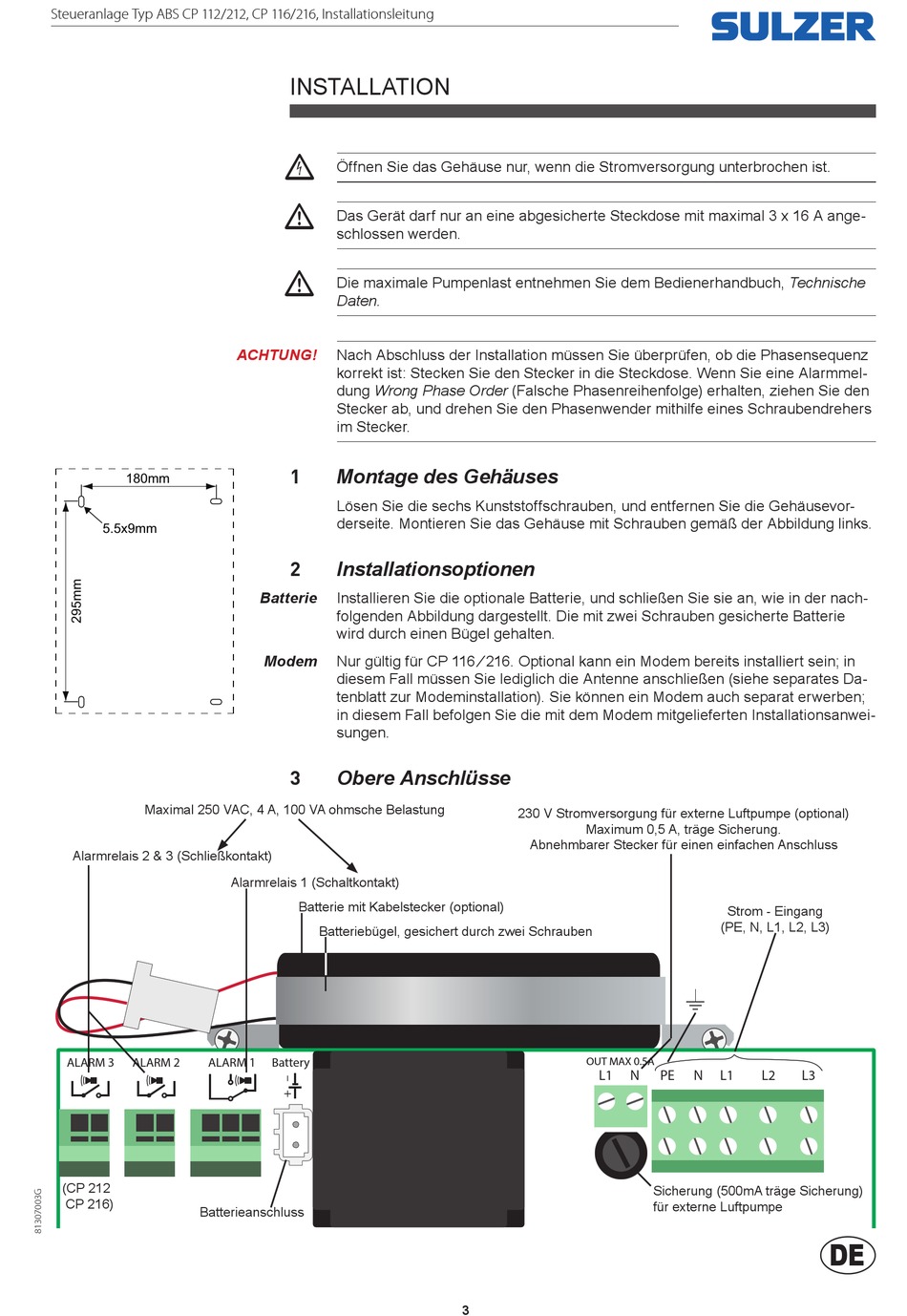

Steueranlage Typ ABS CP 112/212, CP 116/216, Installationsleitung
180mm
5.5x9mm
Maximal 250 VAC, 4 A, 100 VA ohmsche Belastung
Alarmrelais 2 & 3 (Schließkontakt)
ALARM 3 ALARM 2 ALARM 1
(CP 212
CP 216)
Batterieanschluss
INSTALLATION
c
Öffnen Sie das Gehäuse nur, wenn die Stromversorgung unterbrochen ist.
m
Das Gerät darf nur an eine abgesicherte Steckdose mit maximal 3 x 16 A ange-
schlossen werden.
m
Die maximale Pumpenlast entnehmen Sie dem Bedienerhandbuch, Technische
Daten.
ACHTUNG! Nach Abschluss der Installation müssen Sie überprüfen, ob die Phasensequenz
korrekt ist: Stecken Sie den Stecker in die Steckdose. Wenn Sie eine Alarmmel-
dung Wrong Phase Order (Falsche Phasenreihenfolge) erhalten, ziehen Sie den
Stecker ab, und drehen Sie den Phasenwender mithilfe eines Schraubendrehers
im Stecker.
1 Montage des Gehäuses
Lösen Sie die sechs Kunststoffschrauben, und entfernen Sie die Gehäusevor-
derseite. Montieren Sie das Gehäuse mit Schrauben gemäß der Abbildung links.
2 Installationsoptionen
Batterie Installieren Sie die optionale Batterie, und schließen Sie sie an, wie in der nach-
folgenden Abbildung dargestellt. Die mit zwei Schrauben gesicherte Batterie
wird durch einen Bügel gehalten.
Modem N ur gültig für CP 116 ⁄ 216. Optional kann ein Modem bereits installiert sein; in
diesem Fall müssen Sie lediglich die Antenne anschließen (siehe separates Da-
tenblatt zur Modeminstallation). Sie können ein Modem auch separat erwerben;
in diesem Fall befolgen Sie die mit dem Modem mitgelieferten Installationsanwei-
sungen.
3 Obere Anschlüsse
Alarmrelais 1 (Schaltkontakt)
Batterie mit Kabelstecker (optional)
Batteriebügel, gesichert durch zwei Schrauben
Battery
230 V Stromversorgung für externe Luftpumpe (optional)
Maximum 0,5 A, träge Sicherung.
Abnehmbarer Stecker für einen einfachen Anschluss
OUT MAX 0.5A
L1 N
3
Strom - Eingang
(PE, N, L1, L2, L3)
PE N L1 L2 L3
Sicherung (500mA träge Sicherung)
für externe Luftpumpe
DE
