Nach Erreichen der Auslaufrille der gespielten Schallplatte
erfolgt die Rückführung des Tonarmes und Abschaltung des
Gerätes selbsttätig (siehe Endabstellung). Wird dagegen der
Tonarm vor Beendigung des Spieles von der Schallplatte
abgehoben und von Hand zur Stütze geführt, löst der Lappen
(LS) des Segmentes (182) die Rastung der Klinke (190) so,
daß mittels der Zugfeder (192) der Schaltarm (189) in seine
Ausgangsstellung zurückgebracht wird. Dadurch unterbricht
der Netzschalter die Stromzufuhr. Gleichzeitig wird das
Treibrad abgehoben.
Stoppschaltung
Bei Betätigen der Schalttaste in Stellung „Stop" wird der
Umschalthebel (226) und damit die Umschaltfeder (UF) nur
um den halben Weg wie bei der Startfunktion in Richtung
Kurvenrad verschoben. Dadurch erfolgt bei der nachfolgenden
Kurvenraddrehung eine Ablenkung des Umlenkhebels (151) in
seine Stoppstellung.
Kurzschließer
Zur Vermeidung von Störgeräuschen während des Wechsel-
vorganges und beim automatischen Auf- und Absetzen des
Tonarmes ist das Gerät mit einem Kurzschließer (170) aus-
gerüstet. Die Steuerung der Schaltfedern (S) für beide
Kanäle erfolgt durch das Kurvenrad (149). Im Ruhezustand
des Gerätes ist der Kurzschluß der Tonabnehmerleitungen
aufgehoben.
Fehlersuche:
Erscheinung
Ursache

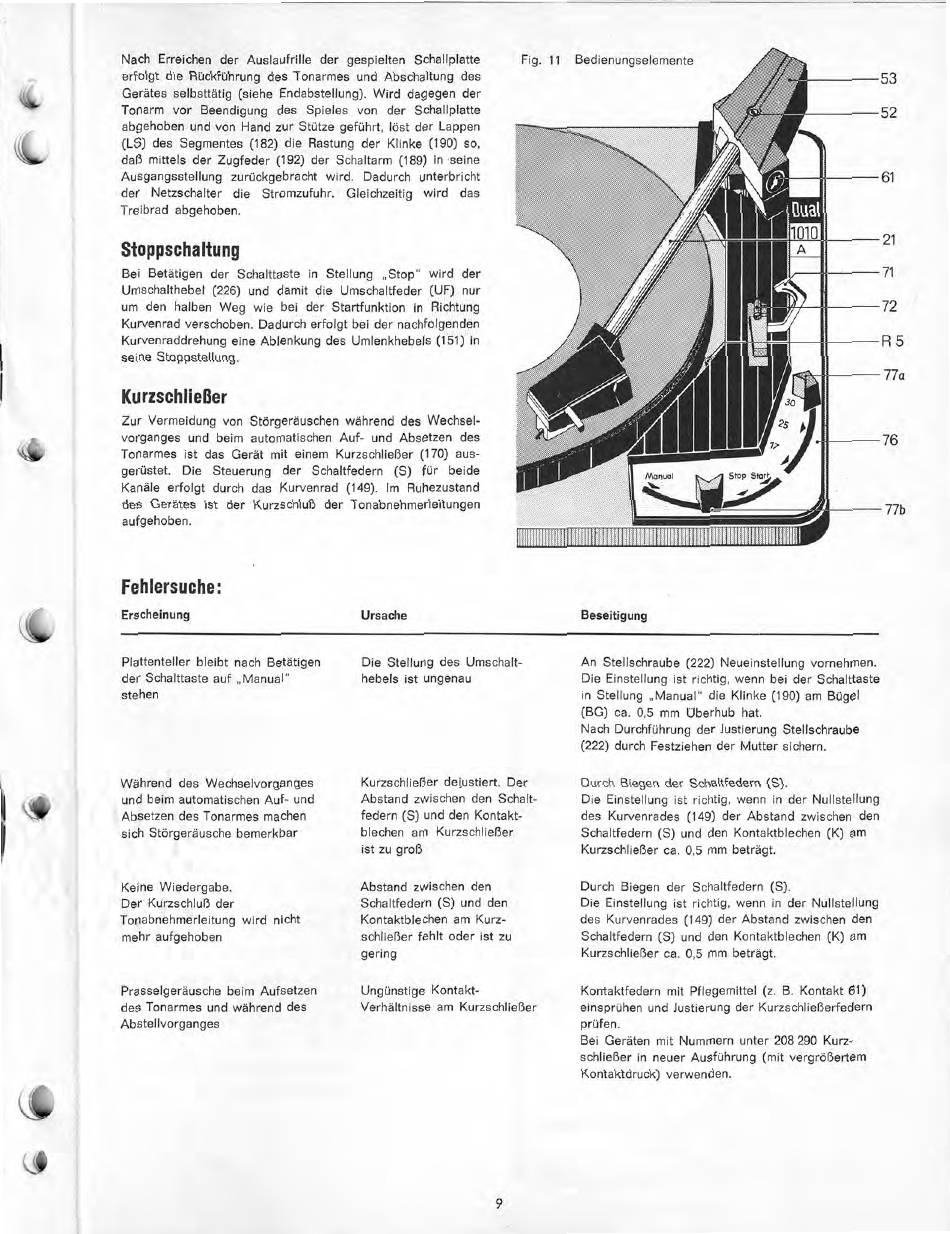

Fig. 11 Bedienungselemente
Beseitigung
Plattenteller bleibt nach Betätigen
der Schalttaste auf „Manual"
stehen
Während des Wechselvorganges
und beim automatischen Auf- und
Absetzen des Tonarmes machen
sich Störgeräusche bemerkbar
Keine Wiedergabe.
Der Kurzschluß der
Tonabnehmerleitung wird nicht
mehr aufgehoben
Prasselgeräusche beim Aufsetzen
des Tonarmes und während des
Abstellvorganges
Die Stellung des Umschalt-
hebels ist ungenau
Kurzschließer dejustiert. Der
Abstand zwischen den Schalt-
federn (S) und den Kontakt-
blechen am Kurzschließer
ist zu groß
Abstand zwischen den
Schaltfedern (S) und den
Kontaktblechen am Kurz-
schließer fehlt oder ist zu
gering
Ungünstige Kontakt-
Verhältnisse am Kurzschließer
An Stellschraube (222) Neueinstellung vornehmen.
Die Einstellung ist richtig, wenn bei der Schalttaste
in Stellung „Manual" die Klinke (190) am Bügel
(BG) ca. 0,5 mm Überhub hat.
Nach Durchführung der Justierung Stellschraube
(222) durch Festziehen der Mutter sichern.
Durch Biegen der Schaltfedern (S).
Die Einstellung ist richtig, wenn in der Nullstellung
des Kurvenrades (149) der Abstand zwischen den
Schaltfedern (S) und den Kontaktblechen (K) am
Kurzschließer ca. 0,5 mm beträgt.
Durch Biegen der Schaltfedern (S).
Die Einstellung ist richtig, wenn in der Nullstellung
des Kurvenrades (149) der Abstand zwischen den
Schaltfedern (S) und den Kontaktblechen (K) am
Kurzschließer ca. 0,5 mm beträgt.
Kontaktfedern mit Pflegemittel (z. B. Kontakt 61)
einsprühen und Justierung der Kurzschließerfedern
prüfen.
Bei Geräten mit Nummern unter 208 290 Kurz-
schließer in neuer Ausführung (mit vergrößertem
Kontaktdruck) verwenden.
21
71
72
R5
77a
9
