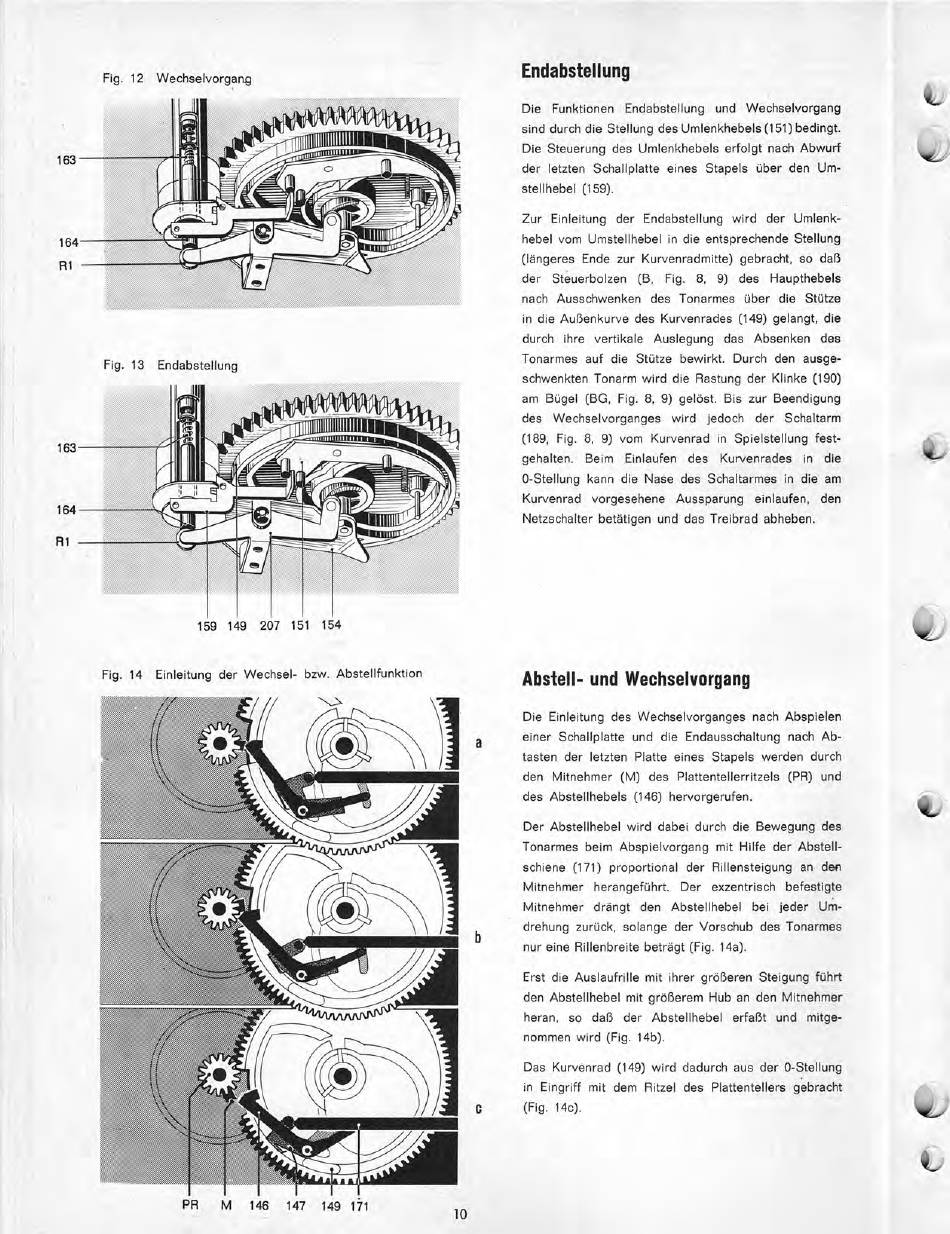

Fig. 12 Wechselvorgang
Endabstellung
163
164
R1
163
164
R1
Fig. 13 Endabstellung
159 149 207 151 154
Fig. 14 Einleitung der Wechsel- bzw. Abstellfunktion
Die Funktionen Endabstellung und Wechselvorgang
sind durch die Stellung des Umlenkhebels (151) bedingt.
Die Steuerung des Umlenkhebels erfolgt nach Abwurf
der letzten Schallplatte eines Stapels über den Um-
stellhebel (159).
Zur Einleitung der Endabstellung wird der Umlenk-
hebel vom Umstellhebel in die entsprechende Stellung
(längeres Ende zur Kurvenradmitte) gebracht, so daß
der Steuerbolzen (B, Fig. 8, 9) des Haupthebels
nach Ausschwenken des Tonarmes über die Stütze
in die Außenkurve des Kurvenrades (149) gelangt, die
durch ihre vertikale Auslegung das Absenken des
Tonarmes auf die Stütze bewirkt. Durch den ausge-
schwenkten Tonarm wird die Rastung der Klinke (190)
am Bügel (BG, Fig. 8, 9) gelöst. Bis zur Beendigung
des Wechselvorganges wird jedoch der Schaltarm
(189, Fig. 8, 9) vom Kurvenrad in Spielstellung fest-
gehalten. Beim Einlaufen des Kurvenrades in die
0-Stellung kann die Nase des Schaltarmes in die am
Kurvenrad vorgesehene Aussparung einlaufen, den
Netzschalter betätigen und das Treibrad abheben.
Abstell- und Wechselvorgang
Die Einleitung des Wechselvorganges nach Abspielen
einer Schallplatte und die Endausschaltung nach Ab-
tasten der letzten Platte eines Stapels werden durch
den Mitnehmer (M) des Plattentellerritzels (PR) und
des Abstellhebels (146) hervorgerufen.
Der Abstellhebel wird dabei durch die Bewegung des
Tonarmes beim Abspielvorgang mit Hilfe der Abstell-
schiene (171) proportional der Rillensteigung an den
Mitnehmer herangeführt. Der exzentrisch befestigte
Mitnehmer drängt den Abstellhebel bei jeder Um-
drehung zurück, solange der Vorschub des Tonarmes
nur eine Rillenbreite beträgt (Fig. 14a).
Erst die Auslaufrille mit ihrer größeren Steigung führt
den Abstellhebel mit größerem Hub an den Mitnehmer
heran, so daß der Abstellhebel erfaßt und mitge-
nommen wird (Fig. 14b).
Das Kurvenrad (149) wird dadurch aus der 0-Stellung
in Eingriff mit dem Ritzel des Plattentellers gebracht
(Fig. 14c).
PR
M
146
147
149 171
10
