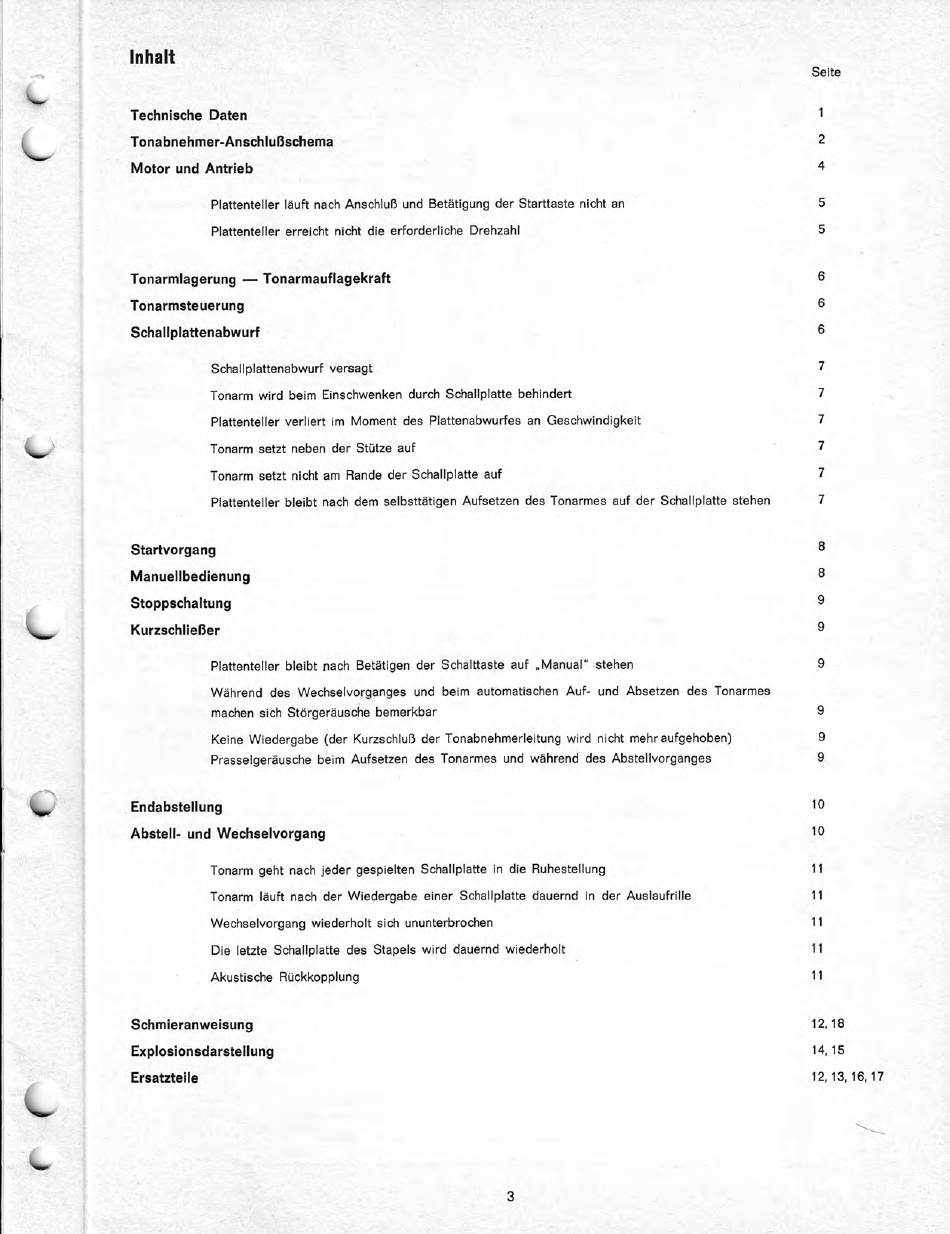

Inhaltsverzeichnis - Dual 1010 A Service-Instruktion

Inhalt
Technische Daten
Tonabnehmer-Anschlußschema
Motor und Antrieb
Seite
1
2
4
Plattenteller läuft nach Anschluß und Betätigung der Starttaste nicht an
5
Plattenteller erreicht nicht die erforderliche Drehzahl
5
Tonarmlagerung - Tonarmauflagekraft
6
Tonarmsteuerung
6
Schallplattenabwurf
6
Schallplattenabwurf versagt
7
Tonarm wird beim Einschwenken durch Schallplatte behindert
7
Plattenteller verliert im Moment des Plattenabwurfes an Geschwindigkeit 7
Tonarm setzt neben der Stütze auf
7
Tonarm setzt nicht am Rande der Schallplatte auf
7
Plattenteller bleibt nach dem selbsttätigen Aufsetzen des Tonarmes auf der Schallplatte stehen
7
Startvorgang
8
Manuellbedienung
8
Stoppschaltung
9
Kurzschließer
9
Plattenteller bleibt nach Betätigen der Schalttaste auf „Manual" stehen
9
Während des Wechselvorganges und beim automatischen Auf- und Absetzen des Tonarmes
machen sich Störgeräusche bemerkbar
9
Keine Wiedergabe (der Kurzschluß der Tonabnehmerleitung wird nicht mehr aufgehoben)
9
Prasselgeräusche beim Aufsetzen des Tonarmes und während des Abstellvorganges 9
Endabstellung
10
Abstell- und Wechselvorgang
10
Tonarm geht nach jeder gespielten Schallplatte in die Ruhestellung
11
Tonarm läuft nach der Wiedergabe einer Schallplatte dauernd in der Auslaufrille
11
Wechselvorgang wiederholt sich ununterbrochen
11
Die letzte Schallplatte des Stapels wird dauernd wiederholt
11
Akustische Rückkopplung
11
Schmieranweisung
12, 18
Explosionsdarstellung
14, 15
Ersatzteile
12, 13, 16, 17
