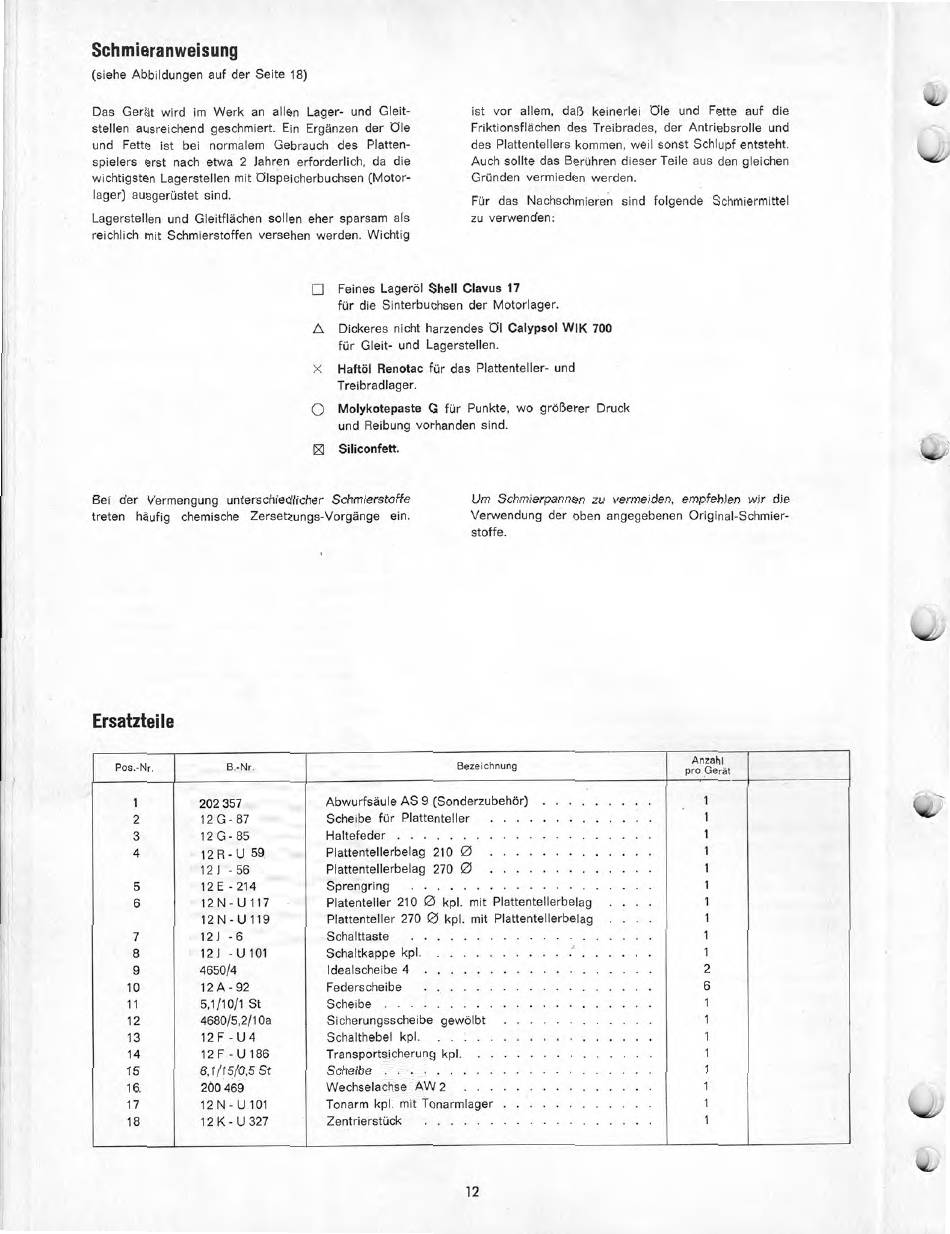

Schmieranweisung
(siehe Abbildungen auf der Seite 18)
Das Gerät wird im Werk an allen Lager- und Gleit-
stellen ausreichend geschmiert. Ein Ergänzen der Öle
und Fette ist bei normalem Gebrauch des Platten-
spielers erst nach etwa 2 Jahren erforderlich, da die
wichtigsten Lagerstellen mit Ölspeicherbuchsen (Motor-
lager) ausgerüstet sind.
Lagerstellen und Gleitflächen sollen eher sparsam als
reichlich mit Schmierstoffen versehen werden. Wichtig
ist vor allem, daß keinerlei Öle und Fette auf die
Friktionsflächen des Treibrades, der Antriebsrolle und
des Plattentellers kommen, weil sonst Schlupf entsteht.
Auch sollte das Berühren dieser Teile aus den gleichen
Gründen vermieden werden.
Für das Nachschmieren sind folgende Schmiermittel
zu verwenden:
[3
Feines Lageröl Shell Clavus 17
für die Sinterbuchsen der Motorlager.
A
Dickeres nicht harzendes Öl Calypso) WIK 700
für Gleit- und Lagerstellen.
X
Haftöl Renotac für das Plattenteller- und
Treibradlager.
0
Molykotepaste G für Punkte, wo größerer Druck
und Reibung vorhanden sind.
(S)
Siliconfett.
Bei der Vermengung unterschiedlicher Schmierstoffe
treten häufig chemische Zersetzungs-Vorgänge ein.
Ersatzteile
Um Schmierpannen zu vermeiden, empfehlen wir die
Verwendung der oben angegebenen Original-Schmier-
stoffe.
Pos.-Nr.
B.-Nr.
Bezeichnung
Anzahl
pro Gerät
1
202 357
Abwurfsäule AS 9 (Sonderzubehör)
1
2
12 G -87
Scheibe für Plattenteller
1
3
12 G -85
Haltefeder
1
4
12 R - U 59
Plattentellerbelag 210 0
1
12 1 -56
Plattentellerbelag 270 0
1
5
12 E -214
Sprengring
1
6
12 N - U 117
Platenteller 210 0 kpl. mit Plattentellerbelag
. . . .
1
12 N - U 119
Plattenteller 270 0 kpl. mit Plattentellerbelag
. . . .
1
7
121 -6
Schalttaste
1
8
12 1 - U 101
Schaltkappe kpl.
1
9
4650/4
Idealscheibe 4
2
10
12 A - 92
Federscheibe
6
11
5,1/10/1 St
Scheibe
1
12
4680/5,2/10a
Sicherungsscheibe gewölbt
1
13
12 F - U 4
Schalthebel kpl.
1
14
12 F - U 186
Transportsicherung kpl.
1
15
8,1/15/0,5 St
Scheibe
1
16.
200 469
Wechselachse AW 2
1
17
12 N - U 101
Tonarm kpl. mit Tonarmlager
1
18
12 K - U 327
Zentrierstück
1
12
