Graco 24F413 Anleitung, Teileliste
4-kugel-unterpumpen
Inhaltsverzeichnis
Quicklinks
Anleitungen/Teileliste

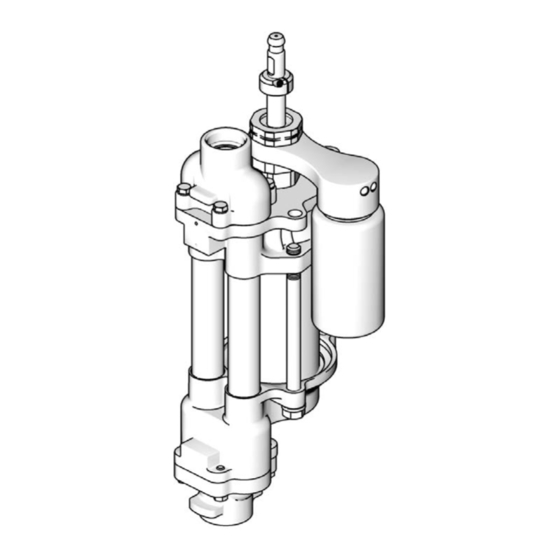

4-Kugel-Unterpumpen
Modelle 750 cm³, 1000 cm³, 1500 cm³ und 2000 cm³
Für das Zirkulieren von Lacken bei niedrigem Druck und hohem Volumen.
Diese Pumpe darf nicht zum Spülen oder Reinigen von Leitungen mit ätzenden, sauren,
abrasiven Leitungsreinigern und ähnlichen Flüssigkeiten verwenden. Anwendung nur
durch geschultes Personal.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen
in dieser Anleitung und in Ihrer separaten
Pumpen-Betriebsanleitung gründlich durch.
Bewahren Sie diese Anleitungen sorgfältig auf.
Informationen zu den einzelnen Modellen sowie zum
zulässigen Betriebsüberdruck finden Sie auf Seite 2.
Informationen über Patente siehe
www.graco.com/patents.
Reparatursätze
Zubehörsätze
sachverwandte Handbücher
Siehe Seite 28
3A1541M
DE
TI15594a
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 24F413
Inhaltszusammenfassung für Graco 24F413
- Seite 1 Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung und in Ihrer separaten Pumpen-Betriebsanleitung gründlich durch. Bewahren Sie diese Anleitungen sorgfältig auf. Informationen zu den einzelnen Modellen sowie zum zulässigen Betriebsüberdruck finden Sie auf Seite 2. Informationen über Patente siehe www.graco.com/patents. TI15594a...
-
Seite 2: Inhaltsverzeichnis
Abschalten der Pumpe ....9 Informationen über Graco ....32 Reparatur der TSL-Pumpe (sofern vorhanden) . - Seite 3 3,2 (32, 460) Chromex/Ultra-Life UHMWPE/Leder Einlass: 1-1/2'' NPT Auslass: 1'' NPT 24F444 3,2 (32, 460) Chromex/Chrom UHMWPE/Leder 1-1/2'' Tri-Clamp 24F445 3,2 (32, 460) Chromex/Ultra-Life UHMWPE/Leder 1-1/2'' Tri-Clamp Diese Modelle sind nur für den Einsatz mit Graco E-Flo-Pumpen bestimmt. 3A1541M...
- Seite 4 Modelle 3A1541M...
-
Seite 5: 4-Kugel-Unterpumpen Entsprechungstabelle
24F425 240607 24F432 Diese Modelle sind nur für den Einsatz mit Graco E-Flo-Pumpen bestimmt. Wird eine untere Querverankerung eines früheren Modells durch ein aktuelleres Modell einer unteren Querverankerung einer E-Flo-Pumpe ausgetauscht, müssen beide unteren Querverankerungen der Einheit ausgetauscht werden. -
Seite 6: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung erscheinen, müssen diese Warnhinweise beachtet werden. -
Seite 7: Persönliche Schutzausrüstung
Warnhinweise WARNING WARNING WARNING WARNING WARNHINWEIS PERSÖNLICHE SCHUTZAUSRÜSTUNG Wenn Sie das Gerät verwenden, Wartungsarbeiten daran durchführen oder sich einfach im Arbeitsbereich aufhalten, müssen Sie eine entsprechende Schutzbekleidung tragen, um sich vor schweren Verletzungen wie zum Beispiel Augenverletzungen, dem Einatmen von giftigen Dämpfen, Verbrennungen oder Gehörschäden zu schützen. -
Seite 8: Austausch Der Tsl
Austausch der TSL Austausch der TSL Mindestens einmal wöchentlich den Zustand der TSL und den Tankfüllstand kontrollieren. Die TSL sollte mindestens jeden Monat ausgetauscht werden. Um statische Aufladung zu vermeiden, den an der Die Teile-Nr. 206995 Halsdichtungsflüssigkeit (TSL) Pumpe befestigten Sammelbehälter aus Kunststoff befördert Reste von der Pumpenstange in den Tank. -
Seite 9: Reparatur
Reparatur Reparatur Austausch der Halspackungen 8. Halspackungen und Ringe einfetten. Feder (43) und einen Stützring (19†) in Halspatrone (40) ohne Abschalten der Pumpe installieren, dann fünf V-Packungen mit den Lippen nach unten: eine UHMWPE (20†), ein Leder (25†), HINWEIS: Halspackungssätze sind erhältlich. Siehe UHMWPE, Leder, UHMWPE. -
Seite 10: Reparatur Der Tsl-Pumpe (Sofern Vorhanden)
Reparatur Reparatur der TSL-Pumpe (sofern vorhanden) Tabelle 1: Fehlersuche an der TSL-Pumpe Problem Ursache Lösung TSL-Pumpe pumpt keine Verteiler verstopft (48a). Verteiler reinigen. Durch Ausblasen mit TSL-Flüssigkeit. Druckluft prüfen, dass der Verteiler frei ist. Rückschlagventile (48c, 48d) verstopft. Verstopfung in Rückschlagventilen beseitigen. -
Seite 11: Demontage Der Unterpumpe
Reparatur Demontage der Unterpumpe HINWEIS: Für jede Unterpumpengröße sind 6. Einlassverteiler (18) in einem Schraubstock sichern. Dichtungssätze erhältlich. Siehe Seite 28. Die Teile des 7. Ölertasse (41) und Patrone (40) lockern, aber nicht Satzes sind im Text und auf den Zeichnungen mit einem entfernen. - Seite 12 Reparatur HINWEIS: Ein Einlasssitz (6) besitzt ein 18. Die Schlüsselflächen der Kolbenmutter (12) in einen Druckentlastungsventil (V). Siehe A . 3. Dieser Sitz Schraubstock einspannen. Stange (17) von der muss sich genau an der dargestellten Stelle befinden Mutter abschrauben. Distanzring (44) entfernen. (die linke Seite wie in A .
- Seite 13 Reparatur 46 45 ‡ ‡ 47 ‡ 42† 19† 20† 25† 20† 26† 20† 25† 20† 25† 20† 19† †35 TI15433c ® Schmiermittel auf alle Packungen und Hochfesten (roten) Loctite 263 oder Mit 34-40 N•m (25-30 ft-lb) festziehen. Dichtungen aufbringen. 2760 auf die gesamte Gewindelänge Mit 129-135 N•m (95-100 ft-lb) aufbringen.
- Seite 14 Reparatur 50, 51 46 AUSLASS 45 47 48d‡ 48b‡ †42 †19 7*, 24 †20 48c‡ †25 †20 †26 †20 †25 †20 †25 †20 †19 48e 35† TI15435c EINLASS TI15434b . 5. Schnittansicht der Unterpumpe 3A1541M...
-
Seite 15: Wiederzusammenbau Der Unterpumpe
Reparatur Wiederzusammenbau der Unterpumpe 1. Siehe A . 4. Die zwei Hälften des Kolbens (10) 5. Einlasssitz ohne Entlastungsventil (33) an der um die Packung (11) herum setzen und einrasten rechten Seite des Einlassgehäuses (15) installieren. lassen. HINWEIS: Die Einlasssitze (6 und 33) können nicht ®... - Seite 16 Reparatur 9. Halspackungen und Ringe einfetten. Feder (43) 15. Eine Kugel (23), Sitz (24) und Dichtung (7*) und einen Stützring (19†) in Halspatrone (40) in jede Seite des Auslassverteilers (22) geben. installieren, dann fünf V-Packungen mit den Lippen Auslassverteiler am Auslassgehäuse (16) nach unten: eine UHMWPE (20†), ein Leder (25†), installieren.
-
Seite 17: Teile
Teile Teile Siehe Teileliste: 750 cm , Seiten 18-19 1000 cm , Seiten 22-23 1500 cm , Seiten 24-25 2000 cm , Seiten 26-27 46 45 ‡ ‡ 47 ‡ 42† 19† 20† 25† 20† 26† 20† 25† 20† 25†... - Seite 18 Teile-Nr. 24F421, Serie A, Edelstahl, Trommelgröße, mit offener Ölertasse Teile-Nr. 24F422, Serie A, Edelstahl, Trommelgröße, mit offener Ölertasse Teile-Nr. 24F423, Serie A, Kohlenstoffstahl, Trommelgröße, mit offener Ölertasse Unterpumpe Pos.- Bezeichnung 24F413 24F414 24F420 24F415 24F416 24F417 24F418 24F421 24F422 24F423 Anz. ZYLINDER, Pumpe; 183049 183049 183049 183049...
- Seite 19 Teile Unterpumpe Pos.- Bezeichnung 24F413 24F414 24F420 24F415 24F416 24F417 24F418 24F421 24F422 24F423 Anz. 19† RING, Stütz-; ESt 20† V-PACKUNG, Hals; UHMWPE VERTEILER, Auslass; NPT; 15G873 15G873 15G873 15G873 VERTEILER, Auslass; NPT; 181728 181728 VERTEILER, Auslass; 16E906 16E906 16E906 16E906 Tri-Clamp;...
- Seite 20 Teile 3A1541M...
- Seite 21 Teile Teile-Nr. 24F446, Serie A, Edelstahl (siehe 406865 für Einzelheiten) Hier klicken, um zur Seite mit den Reparatursätzen zurückzukehren. Unterpumpe Pos.- Diese Modelle sind nur für den Einsatz mit Graco Bezeichnung 24F446 Anz. E-Flo-Pumpen bestimmt. ZYLINDER, Pumpe; ESt/Chrom 183049 ...
- Seite 22 Teile 1000-cm³-Unterpumpen Teile-Nr. 24F424, Serie A, Edelstahl Teile-Nr. 24F425, Serie A, Edelstahl Teile-Nr. 24F431, Serie A, Kohlenstoffstahl Teile-Nr. 24F426, Serie A, Edelstahl Teile-Nr. 24F427, Serie A, Edelstahl Teile-Nr. 24F428, Serie A, Edelstahl Teile-Nr. 24F429, Serie A, Edelstahl Unterpumpe Pos.- Bezeichnung 24F424 24F425 24F431...
- Seite 23 Ihren Motor wählen Hier klicken, um zur Seite mit den Reparatursätzen zurückzukehren. Diese Modelle sind nur für den Einsatz mit Graco E-Flo-Pumpen bestimmt. Zusätzliche Gefahren- und Warnschilder, Aufkleber und Karten sind kostenlos erhältlich. Teile sind im Dichtungsreparatursatz 277360 enthalten (separat zu kaufen).
- Seite 24 Teile 1500-cm³-Unterpumpen Teile-Nr. 24F432, Serie A, Edelstahl Teile-Nr. 24F433, Serie A, Edelstahl Teile-Nr. 24F439, Serie A, Kohlenstoffstahl Teile-Nr. 24F434, Serie A, Edelstahl Teile-Nr. 24F435, Serie A, Edelstahl Teile-Nr. 24F436, Serie A, Edelstahl Teile-Nr. 24F437, Serie A, Edelstahl Unterpumpe Pos.- ...
- Seite 25 Ihren Motor wählen Hier klicken, um zur Seite mit den Reparatursätzen zurückzukehren. Diese Modelle sind nur für den Einsatz mit Graco E-Flo-Pumpen bestimmt. Zusätzliche Gefahren- und Warnschilder, Aufkleber und Karten sind kostenlos erhältlich. Teile sind im Dichtungsreparatursatz 277362 enthalten (separat zu kaufen).
- Seite 26 Teile 2000-cm³-Unterpumpen Teile-Nr. 24F440, Serie A, Edelstahl Teile-Nr. 24F447, Serie A, Kohlenstoffstahl Teile-Nr. 24F441, Serie A, Edelstahl Teile-Nr. 24F442, Serie A, Edelstahl Teile-Nr. 24F443, Serie A, Edelstahl Teile-Nr. 24F444, Serie A, Edelstahl Teile-Nr. 24F445, Serie A, Edelstahl Unterpumpe Pos.- ...
- Seite 27 Ihren Motor wählen Hier klicken, um zur Seite mit den Reparatursätzen zurückzukehren. Diese Modelle sind nur für den Einsatz mit Graco E-Flo-Pumpen bestimmt. Zusätzliche Gefahren- und Warnschilder, Aufkleber und Karten sind kostenlos erhältlich. Teile sind im Dichtungsreparatursatz 277358 enthalten (separat zu kaufen).
-
Seite 28: Reparatursätze, Sachverwandte Handbücher Und Zubehör
TSL-Flaschen-Ersatzsatz. Enthält 5-mal das Teil 48e. 24F249 Karbidsitz-Satz. Für Anwendungen, bei denen die Standard-Auslasssitze aus Edelstahl zu großem Verschleiß ausgesetzt sind. Enthält Teile 7, 23, 24 (Karbid). 24F413 750 cm³- 3A0539 4-Kugel-Unterpumpen 16E904 Kolbendichtungreparatursatz. Enthält Teile 2, 4, 7, 11... - Seite 29 Reparatursätze, sachverwandte Handbücher und Zubehör Sachverwandte Bezeichnung des Teile-Nr. Bezeichnung Handbücher Handbuchs Reparatursätze Bezeichnung des Reparatursatzes 24F424 3A0539 4-Kugel-Unterpumpen 277360 Kolbendichtungreparatursatz. Enthält Teile 2, 4, 7, 11 1000 cm Anleitungen/Teile (UHMWPE). Unterpumpen 24F425 277361 Kolbendichtungumrüstsatz. Enthält Teile 2, 4, 7, 11 24F426 (PTFE).
- Seite 30 Reparatursätze, sachverwandte Handbücher und Zubehör 3A1541M...
-
Seite 31: Technische Daten
Technische Daten Technische Daten 4-Kugel-Unterpumpen (Größen 750 cm³, 1000 cm³, 1500 cm³ und 2000 cm³) Metrisch Zulässiger Betriebsüberdruck 460 psi 3,2 MPa, 32 bar Fördermenge pro Zyklus (12 cm [4,75 Zoll] Hub) 750 cm³-Unterpumpen 750 cm 1000 cm³-Unterpumpen 1000 cm 1500 cm³-Unterpumpen 1500 cm 2000 cm³-Unterpumpen... -
Seite 32: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
