Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung.
Bewahren Sie diese Anleitung auf.

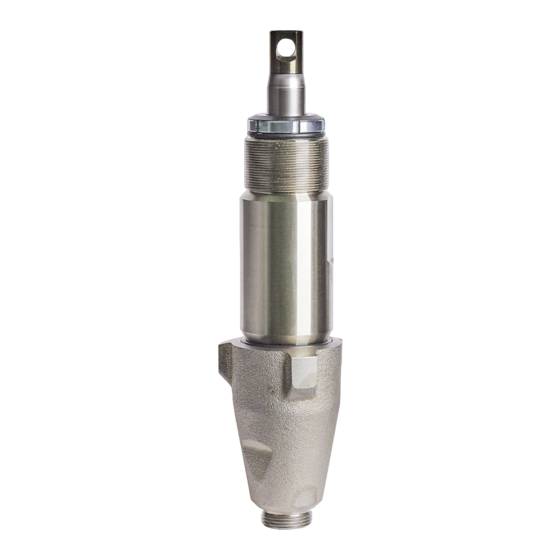

Kolbenpumpe
Max. Arbeitsdruck: 3600 psi (250 Bar, 24,8 MPa)
Modell 244197, Serie A
Ultra
®
Max und Ultimate Mx™ 795 und 1095
GMax™ 3900
Modell 244224, Serie A
Ultra Max und Ultimate Mx 1595
GMax 5900 und 5900 Convertible
Modell 244201, Serie A
245044, 245046, 245049 Mark V™
GMax 5900HD
Modell 245904, Serie A
245047 Mark V International (Keramikkugeln)
Modell 244954, Serie A, B, C
HydraMax™ 225
Modell 244957, Serie A, B, C
HydraMax 300/350
Modell 245889, Serie B
Mark V SpackMax™
Modell 246257, Serie A
GMax 7900, GH™ 200; Modelle 233940 – 233943
Modell 248971, Serie A
GH 200; Modelle 248559, Serie A – 248567, Serie A
EH™ 200
Modell 248736, Serie A
248561 Serie A, 248563 Serie A
GH 230, GH 300
Modell 277068, Serie A
LineLazer™ IV 200 HS
LineLazer™ 250 SPS und 250 DC
Modell 287815, Serie A
GH 230: Modell 248561, Serie B
GH 300: Modell 248563, Serie B
Modell 287814, Serie A
GH 200: Modell 248559, Serie B
Modell 287946, Serie A
Mark X
PROVEN QUALITY. LEADING TECHNOLOGY.
334343ZAJ
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 244197 A
Inhaltszusammenfassung für Graco 244197 A
- Seite 1 Anleitungen/Teile Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung. Bewahren Sie diese Anleitung auf. 334343ZAJ Kolbenpumpe Max. Arbeitsdruck: 3600 psi (250 Bar, 24,8 MPa) Modell 244197, Serie A Ultra ® Max und Ultimate Mx™ 795 und 1095 GMax™...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnhinweise ....... 2 244957 ........20 Wartung. -
Seite 3: Gefahr Durch Bewegliche Teile
• Dieses Gerät nur für jenen Zweck verwenden, für den es bestimmt ist. Bei Fragen dazu den Graco-Händler kontaktieren. • Dieses Gerät nicht verändern oder modifizieren. Nur Originalteile und -zubehör von Graco benutzen. • Niemals den zulässigen Betriebsüberdruck der Systemkomponente mit dem niedrigsten Nennwert überschreiten. -
Seite 4: Wartung
Pistole abziehen, um den Druck zu nicht ohne Probleme ausgebaut werden kann, entlasten. bringen Sie die Buchse und den Zylinder zu Ihrem Graco-Händler. 5. Die Abzugssperre einrasten lassen. 6. Alle Druckentlastungsventile im System öffnen. 2. Die Buchse ausbauen und reinigen, wenn die Entlastungsventil bis zur nächsten Verwendung... - Seite 5 Dienst Reparatur, wenn die Pumpe vom Abb. 3. Einlaßventil zerlegen. Reinigen und überprüfen. Für den Ausbau des O-Rings (227) kann ein Haken Spritzgerät abgenommen ist erforderlich sein. Die Pumpe auseinanderbauen 287946 Standard 245889, 287946 Abb. 1. Packungsmutter (202) und Distanzring (228) für (optional) die Halseinstellung entfernen.
- Seite 6 Dienst Abb. 8. Halspackungen und Ringe vom Zylinder WARNUNG entfernen. Die Halspackungen und Ringe wegwerfen. GEFAHR DURCH TEILERISS Kolbenventilgewinde nicht reinigen oder Nicht abwischen. Das Reinigen des beim Kolbenventilgewindes könnte den Modell speziellen Abdichtflecken zerstören und dazu führen, 244197 dass sich das Kolbenventil während des Betriebes lockert, was zu einem Platzen der Pumpe und in der Folge zu schweren Körperverletzungen führen kann.
- Seite 7 Dienst Abb. 10. Kugel (206) in die Kolbenstange einbauen. Abb. 12. Vor dem Zusammenbauen alle Lederpackungen Wenn Loctite auf das Kolbenventilgewinde mindestens 1 Stunde in SAE 30W Öl einweichen. Stützring ® aufgetragen wurde, ist darauf zu achten, dass kein (204) in den Zylinder geben. Abwechselnd UHMWPE- Loctite auf die Kugel gelangt.
- Seite 8 Dienst Abb. 14. Kolbenpackungen und obere Kante der Abb. 16. Die oberen 2,5 bis 5 cm der Kolbenstange, die Buchse einfetten. durch die Zylinderhalspackungen gehen, einfetten. Abb. 16 7579A Abb. 17. O-Ring (221) einfetten und auf die Buchse setzen. Den Buchsen-/Kolbenstangensatz von unten in den Zylinder schieben.
- Seite 9 Dienst Abb. 18. Einlaßventil mit neuem O-Ring (227), Sitz (212) und Kugel (214) wieder zusammenbauen. Der Sitz kann gedreht und auf der anderen Seite nochmals verwendet werden. Sitz gründlich reinigen. Einlassfeder (236) in der Kugelführung (215) einrasten. Feder (236) für Modell 287946 ist optional und nicht im Lieferumfang der Pumpe enthalten.
- Seite 10 Dienst Reparatur, wenn die Pumpe nicht vom Abb. 2. Mit einem Schraubenzieher die Haltefeder nach oben drücken und den Stift herausdrücken. Spritzgerät abgenommen ist WARNUNG GEFAHR DURCH EINDRINGEN DES MATERIALS IN DIE HAUT Zur Verringerung des Risikos von schweren Verletzungen stets das Verfahren zur Druckentlastung auf Seite 4 befolgen, wenn zur Druckentlastung angewiesen wird.
- Seite 11 Dienst Abb. 4. Kolbenstange und Buchse entfernen. Abb. 7. Kolbenstange umdrehen und in Zylinder einführen, um die Halspackungen herauszudrücken. 7746A Abb. 4 Abb. 4. Kolbenstange und Buchse umdrehen und auf harte Oberfläche klopfen, bis sich die Kolbenstange aus 7747A Abb. 7 der Buchse löst.
- Seite 12 Dienst Abb. 9. Kolbenventil mit einem Schlüssel von der Abb. 11. Vor dem Zusammenbauen alle Lederpackungen Kolbenstange abmontieren. mindestens 1 Stunde in SAE 30W Öl einweichen. Stützring (204) auflegen. Abwechselnd UHMWPE- (203) und Leder- (223) Packungen (auf Ausrichtung achten) auflegen. Gegenring (224) installieren.
- Seite 13 Dienst Abb. 13. Vor dem Zusammenbauen alle Abb. 15. Kolbenpackungen und obere Kante der Lederpackungen mindestens 1 Stunde in SAE 30W Öl Buchse einfetten. einweichen. Stützring (219) auf die Kolbenstange geben. Abwechselnd UHMWPE- (208) und Leder- (218) Packungen (auf Ausrichtung achten) auf die Kolbenstange geben.
- Seite 14 Dienst Abb. 18. O-Ring (221) einfetten und auf die Buchse Abb. 20. Mit einem Schraubenzieher die Haltefeder setzen. Den Buchsen-/Kolbenstangensatz von unten in nach oben drücken. den Zylinder schieben. O-Ring (207) bei Bedarf auswechseln. Hinweis: O-Ring (207) ist für die sichere Pumpenfunktion nicht erforderlich.
- Seite 15 Dienst Abb. 22. Einlaßventil mit neuem O-Ring (227), Sitz (212) Abb. 23. Einlaßventil am Zylinder installieren. Mit und Kugel (214) wieder zusammenbauen. Der Sitz kann folgendem Drehmoment anziehen: gedreht und auf der anderen Seite nochmals verwendet 67 ± 5 ft-lb (Modell 244197) werden.
-
Seite 16: Technische Daten
Dienst Querschnitt Pump 245889 V-Max™ UHWMPE, brown on 287814 & 287815 V-Max™ UHWMPE, blue See Parts Leather 112589, 189587 287946 -- Standard Pump244197 Leather Pump 245889, 287946 V-Max™ UHWMPE, blue 7683C (227 on top of 212 244957) See Parts (203 on 244954, 246257, 245889, 287946) 15D158, 118600 Spring (236), for model 287946, optional, (223 on 244954, 246257, 245889) -
Seite 17: Bauteile - Pumpe 244197
Bauteile – Pumpe 244197 Modell 244197, Serie A Pos. Teile-Nr. Beschreibung Anzahl 179810 DICHTUNG, Hals 193046 PACKUNGSMUTTER 221* 203* 192692 V-PACKUNG, Hals, 204* 178942 V-Max™ UHMWPE, blauer STÜTZRING, Hals 243346 PUMPENZYLINDER 224* 206* 105444 KUGEL, sst, 0.3125 in. 207* 156593 PACKUNG, O-Ring 208* 192693 V-PACKUNG, Kolben... - Seite 18 Bauteile - Pumpen 244224, 244201, 245904 Modell 244224, Serie A; 244201, Serie A; 245904, Serie A Pos. Teile-Nr. Beschreibung Anzahl 183171 STOPFEN 193032 PACKUNGSMUTTER 203* 193124 V-PACKUNG V-Max™ UHMWPE, 221* blau 204* 183176 STÜTZRING, Verpackung, Hals ZYLINDERPUMPE 196754 Pumpe 244201, 245904 222‡...
- Seite 19 Bauteile – Pumpe 244954 Modell 244954, Serie A Pos. Teile-Nr. Beschreibung Anzahl 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 198701 V-PACKUNG V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Packung 244974 PUMPENZYLINDER 206* 107203 KUGEL, sst, 0.5625 in. 207* 160325 PACKUNG, O-Ring 240580 KOLBENVENTIL 212†...
- Seite 20 Bauteile - Pumpe 244957 Modell 244957, Serie A Pos. Teile-Nr. Beschreibung Anzahl 196362 STOPFEN 196361 PACKUNGSMUTTER 203* 197468 V-PACKUNG (Hals) V-Max™ UHMWPE, blau 204 * 197372 STÜTZRING, Packung 244977 PUMPENZYLINDER 224* *203 206* 101822 KUGEL, sst, 0.625 in. 207* 160258 PACKUNG, O-Ring 208* 197469 V-PACKUNG (Kolben)
- Seite 21 Bauteile - Pumpe 245889 Modell 245889, Serie B Pos. Teile-Nr. Beschreibung Anzahl 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 198701 V-PACKUNG V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Hals 245888 PUMPENZYLINDER 221* 118601 KUGEL, Keramik, 0.5625 in. 207* 160325 PACKUNG, O-Ring 240580 KOLBENVENTIL 212†...
- Seite 22 Bauteile - Pumpe 287946 Modell 287946, Serie A Pos. Teile-Nr. Beschreibung Anzahl 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 193722 V-PACKUNG 221* V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Hals 15G437 PUMPENZYLINDER 228* 118601 KUGEL, Keramik, 0.5625 in. 207* 160325 PACKUNG, O-Ring 224* *203 209* 112591 V-PACKUNG, Leder...
- Seite 23 Bauteile - Pumpe 246257 Modell 246257, Serie A Pos. Teile-Nr. Beschreibung Anzahl 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 198701 V-PACKUNG V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Hals 245413 PUMPENZYLINDER 206* 107203 KUGEL, sst, 0.5625 in. 207* 160325 PACKUNG, O-Ring 240580 KOLBENVENTIL 212†...
- Seite 24 Bauteile - Pumpe 287815 Modell 287815, Serie A 221* Pos. Teile-Nr. Beschreibung Anzahl 201* 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 198701 V-PACKUNG V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Hals 219* 249532 ZYLINDERSATZ, Pumpe 206* 107203 KUGEL, sst, 0.5625 in. 207* 160325 PACKUNG, O-Ring 249177 KOLBENVENTIL...
- Seite 25 Bauteile - Pumpe 287814 Modell 287814, Serie A 221* Pos. Teile-Nr. Beschreibung Anzahl 201* 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 198701 V-PACKUNG V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Hals 219* 245413 PUMPENZYLINDER 206* 107203 KUGEL, sst, 0.5625 in. 207* 160325 PACKUNG, O-Ring 249177 KOLBENVENTIL 212†...
- Seite 26 Bauteile - Pumpe 248736 Modell 248736, Serie A Pos. Teile-Nr. Beschreibung Anzahl 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 198701 V-PACKUNG V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Hals 249532 ZYLINDERSATZ, Pumpe 206* 107203 KUGEL, sst, 0.5625 in. 207* 160325 PACKUNG, O-Ring 240580 KOLBENVENTIL 212†...
- Seite 27 Bauteile - Pumpe 248971, 277068 Modell 248971, Serie A; 277068, Serie A Pos. Teile-Nr. Beschreibung Anzahl 112590 STOPFEN 189589 PACKUNGSMUTTER 203* 198701 V-PACKUNG V-Max™ UHMWPE, blau 204* 15G658 STÜTZRING, Hals 245413 PUMPENZYLINDER 206* 107203 KUGEL, sst, 0.5625 in. 207* 160325 PACKUNG, O-Ring 240580 KOLBENVENTIL...
-
Seite 28: Garantie
Graco Standardgarantie Graco garantiert, dass alle in diesem Dokument genannten und von Graco hergestellten Geräte, die diesen Namen tragen, zum Zeitpunkt des Verkaufs an einen Endverbraucher frei von Material- und Herstellungsmängeln sind. Mit Ausnahme einer speziellen, erweiterten oder eingeschränkten Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von sechsunddreißig Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird.
