Feldbusstecker; Pinbelegung Beim Stecker M12; Pinbelegung Beim Stecker 7/8; Kabelspezifikationen Foundation Fieldbus - Endress+Hauser Gammapilot M FMG60 FOUNDATON Fieldbus Betriebsanleitung

Gammapilot M FMG60 FOUNDATON Fieldbus
Endress+Hauser
Merkmal 30 der Produktübersicht: Verdrah-
tung Versorgung / Verdrahtung Ausgang
A Nicht-Ex; Nicht-Ex
B Ex e; Ex ia
C Ex e; Ex e
D Ex d (XP); Ex d (XP)
E Ex d (XP); Ex ia (IS)
F Staub-Ex; Staub-Ex
G Ex e, Staub-Ex; Ex e, Staub-Ex
H Ex d, Staub-Ex; Ex d, Staub-Ex
J Ex e, Staub-Ex; Ex ia, Staub-Ex
K Ex d, Staub-Ex; Ex ia, Staub-Ex
L Staub-Ex; Ex ia
5.4

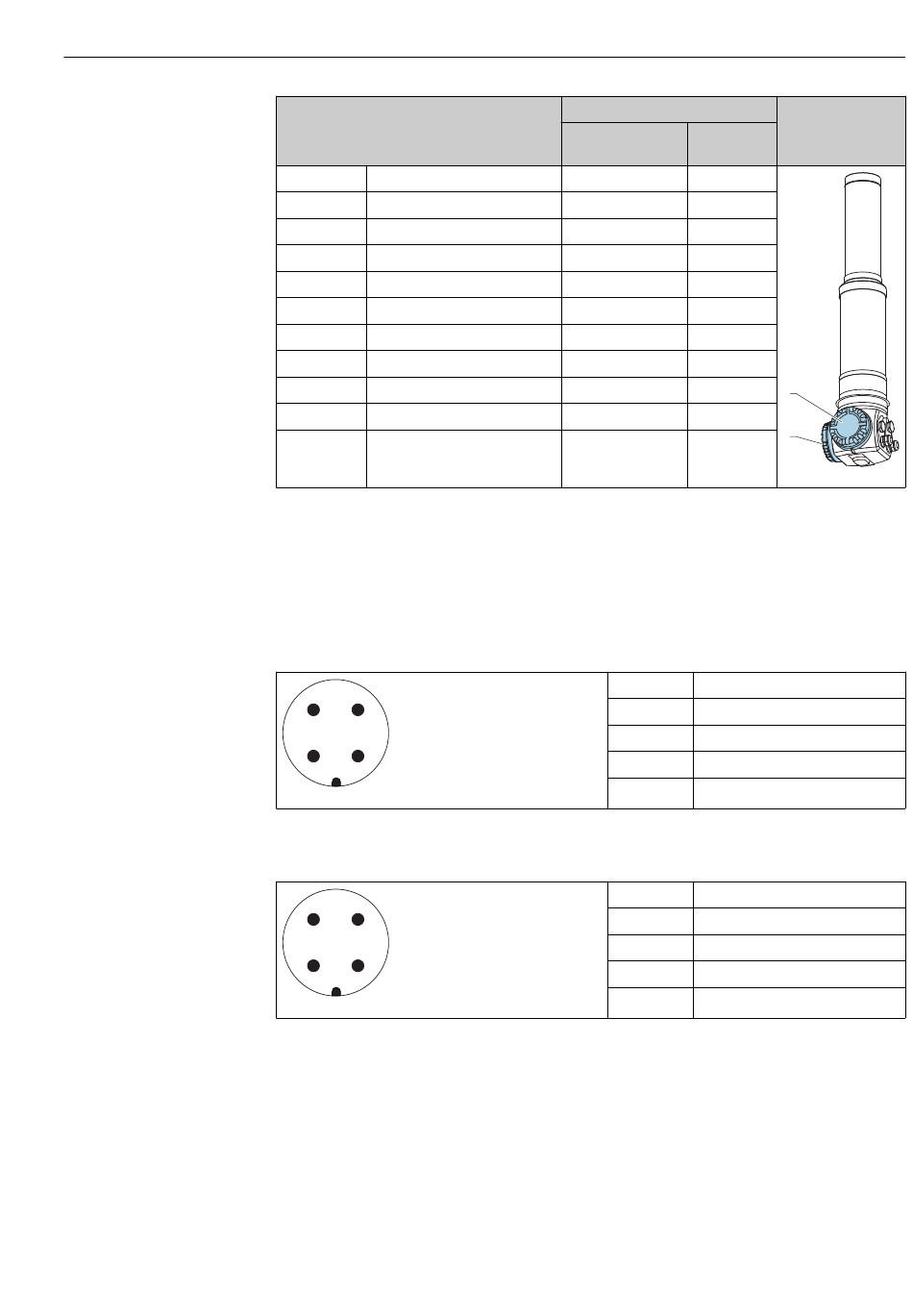

Feldbusstecker

Bei den Ausführungen mit Feldbusstecker M12 oder 7/8", muss das Gehäuse zum
Anschluss der Signalleitung nicht geöffnet werden.
5.4.1

Pinbelegung beim Stecker M12

4 3
1 2
5.4.2

Pinbelegung beim Stecker 7/8"

1 3
2 4
5.5

Kabelspezifikationen Foundation Fieldbus

Immer verdrilltes, abgeschirmtes Zweiaderkabel verwenden. Die Kabelspezifikationen kön-
nen der FF Spezifikation oder IEC 61158-2 entnommen werden. Folgende Kabeltypen sind
zum Beispiel geeignet:
Nicht-Ex-Bereich:
• Siemens 6XV1 830-5BH10 (grau)
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL (grau)
• Belden 3076F (orange)
Anschlussraum mit Klemmen für
Versorgungsspan- Signalaus-
nung gang
1 2
1 2
1 1
1 1
1 2
1 1
1 1
1 1
1 2
1 2
1 2
PIN Bedeutung
1 Signal +
2 nicht belegt
3 Signal –
4 Erde
A0011175
PIN Bedeutung
1 Signal –
2 Signal +
3 Schirm
4 nicht belegt
A0011176
Verdrahtung
2
1
A0018082
