DMX-Betrieb
Um das Gerät im DMX-Modus betreiben zu können, muss es zuvor unter dem Menüpunkt Mode (siehe
Menüstruktur) auf d512 eingestellt werden.
Anzahl der DMX-Kanäle und DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 64 Steuerkanäle. Es
kann aber auch in einen Modus mit 3, 4, 11, 21-1 oder 21-2 Kanälen umgeschaltet werden, wenn andere
Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die
DMX-Startadresse für den ersten DMX-Kanal eingestellt werden. Die Startadresse ist abhängig von Ihrem
DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts.
1
Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Chnd anzeigt. Bestätigen Sie mit der
Taste ENTER.
2
Das Display zeigt 3 CH (3 DMX-Kanal), 4 CH (4 DMX-Kanäle), 11 CH (11 DMX-Kanal), 21-1 CH (21-1
DMX-Kanäle), 21-2 CH (21-2 DMX-Kanäle) oder 64 CH (64 DMX-Kanäle) an. Wählen Sie mit den
Tasten UP und DOWN den gewünschten DMX-Kanal-Modus. Bestätigen Sie mit der Taste ENTER.
3
Das Menü für die DMX-Startadresse wird aufgerufen Addr. Stellen die Adresse mit den Tasten UP und
DOWN ein. Bestätigen Sie mit der Taste ENTER.
4
Beim Empfang von DMX-Steuersignalen blinkt das Display nicht. Fehlen die Steuersignale, blinkt das
Display.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf dieselbe Adresse definiert, arbeiten sie synchron.

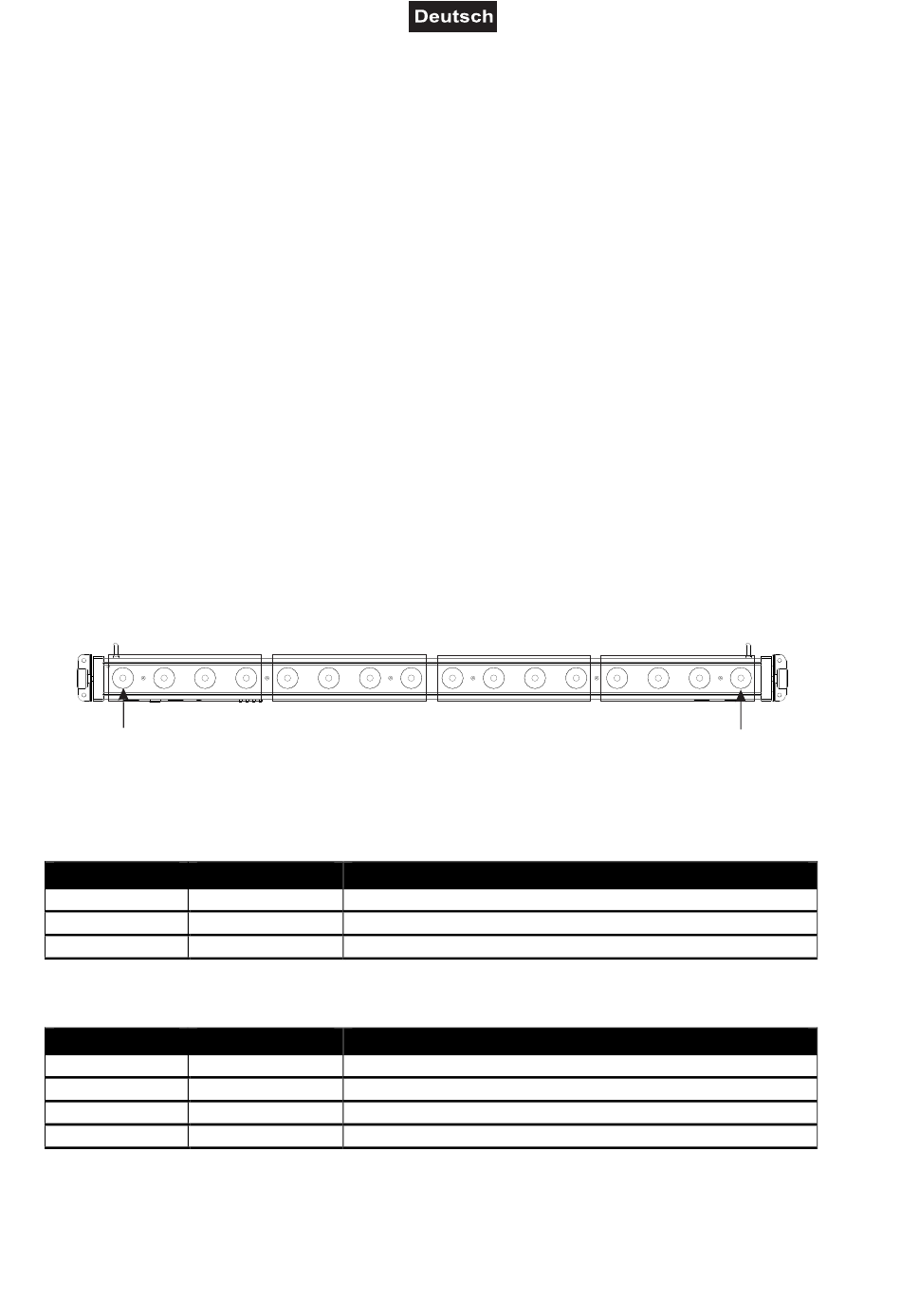

Segment- und LED-Anordnung:
Segment 1
LED 1
Funktionen im DMX-Betrieb
3-Kanal-Modus
Kanal
1
2
3
4-Kanal-Modus
Kanal
1
2
3
4
Segment 2
Wert
Funktion
000 – 255
Rot 0-100%
000 – 255
Grün 0-100%
000 – 255
Blau 0-100%
Wert
Funktion
000 – 255
Rot 0-100%
000 – 255
Grün 0-100%
000 – 255
Blau 0-100%
000 – 255
Weiß 0-100%
Segment 3
14/36
Segment 4
LED 16
00147781, Version 1.0
