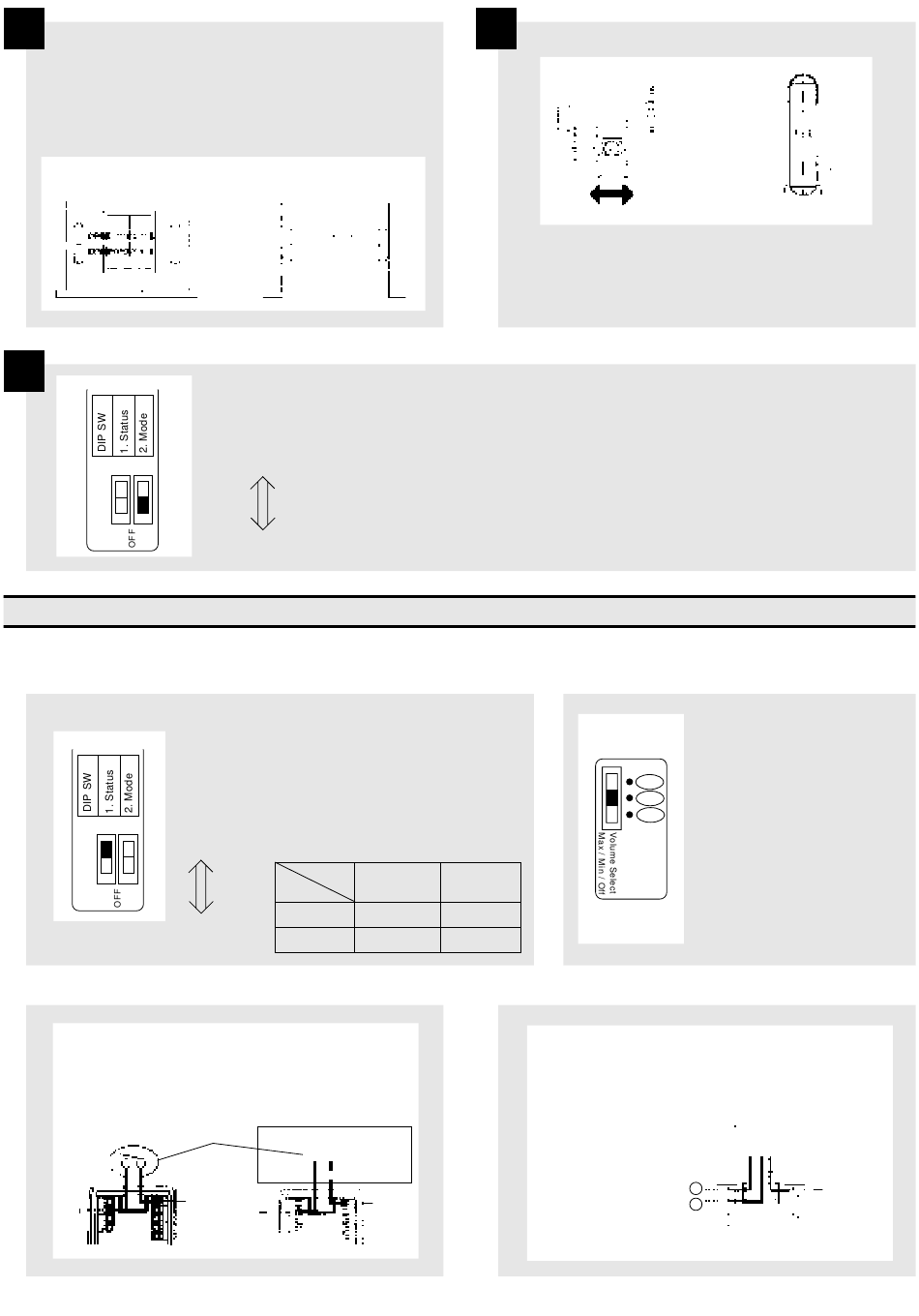

3.1
Probleme bei der Ausrichtung
Sind Sender und Empfänger nicht auf gleicher Höhe sowie
nicht auf einem senkrechten Untergrund montiert, so muß
dies zunächst hergestellt werden um dann nochmal die opti-
sche Ausrichtung durchzuführen.
Gleiche Montagehöhe!
4
ON
1
2
9. FUNKTION DES AKUSTISCHEN SIGNALGEBERS
Eine akustische Warnung kann mittels integriertem Lautsprecher auch bei Blockieren des Lichtstrahls abgegeben werden (70 dB).
Diese Funktion kann auch über einen programmierbaren Eingang der Alarmzentrale gesteuert werden.
Alarm-Statuswahlschalter
Alarm:
geschlossen/
ON
LOW
1
2
Alarm:
offen/HIGH
Die Audioanzeige kann mit dem Scharf-/ Unscharfsignal von der Alarmzentrale aus gesteuert werden.
Potentialfreie Ansteuerung
Ein optionaler Schalter ist erforderlich, wenn die Alarmzentrale
nicht über einen programmierbaren Ausgang verfügt.
Wenn kein potentialfreier Aus-
gang vorhanden ist.
Senkrecht montiert!
Moduswahlschalter
Alarmmodus
Ausrichtungsmodus
Mit dem DIL-Schalter 1 wird die akusti-
sche Warnung bei einer Strahlunter-
brechung aktiviert. Diese Funktion lässt
sich auch über programmierbare Ein-
gänge einer Alarmzentrale steuern.
(ON; OFF)
BX-100PLUS
Alarm:
geschlossen/LOW
Zentrale
unscharf
geschlossen 0-1 V DC offen 5-18 V DC
geschärft
offen 5-18 V DC
Wenn ein potentialfreier
Ausgang vorhanden ist.
Schalter
negative type
Audio-
Kontroll-
eingang
Wird die Audio-Steuerung nicht benutzt, hat der DIL-Schalter 1 folgende Belegung:
OFF - Akustischer Signalgeber aktiv; ON - Akustischer Signalgeber inaktiv
3.2
Vertikal Ausrichtung
Das untere Montageloch ist als Langloch ausgeführt.
Durch Lösen der Befestigungsschraube läßt sich eine
vertikale Einstellung vornehmen.
Sind Sender und Empfänger optimal ausgerichtet, der Summton ist als
kontinuierlicher Ton hörbar sowie die LED am Empfänger leuchtet stän-
dig, muß der Moduswahlschalter wieder auf „ON" geschaltet werden.
Wird dies nicht getan, ist der Summton kontinuierlich weiter hörbar.
Alarm:
offen/HIGH
geschlossen 0-1 V DC
Ansteuerung über programmierbaren Ausgang des
Alarmsystems
Die BX-100 PLUS wird wie
dargestellt an die Zentrale
angeschlossen
Zentrale
Audio-
Kontroll-
eingang
Lautstärkenwahlschalter
Soll im Alarmfall ein Signal er-
tönen, kann hier der Lautspre-
MAX
MIN
cher ein oder ausgeschaltet
OFF
werden. Die Schalterstellung ist
hier jedoch unerheblich. Die
Tonausgabe wird immer mit
maximaler Lautstärke ausgege-
ben. Wird OFF gewählt, so wird
der Lautsprecher abgeschaltet.
programmier-
barer Ausgang
Zentrale
+
-
Audio-
Kontroll-
eingang
