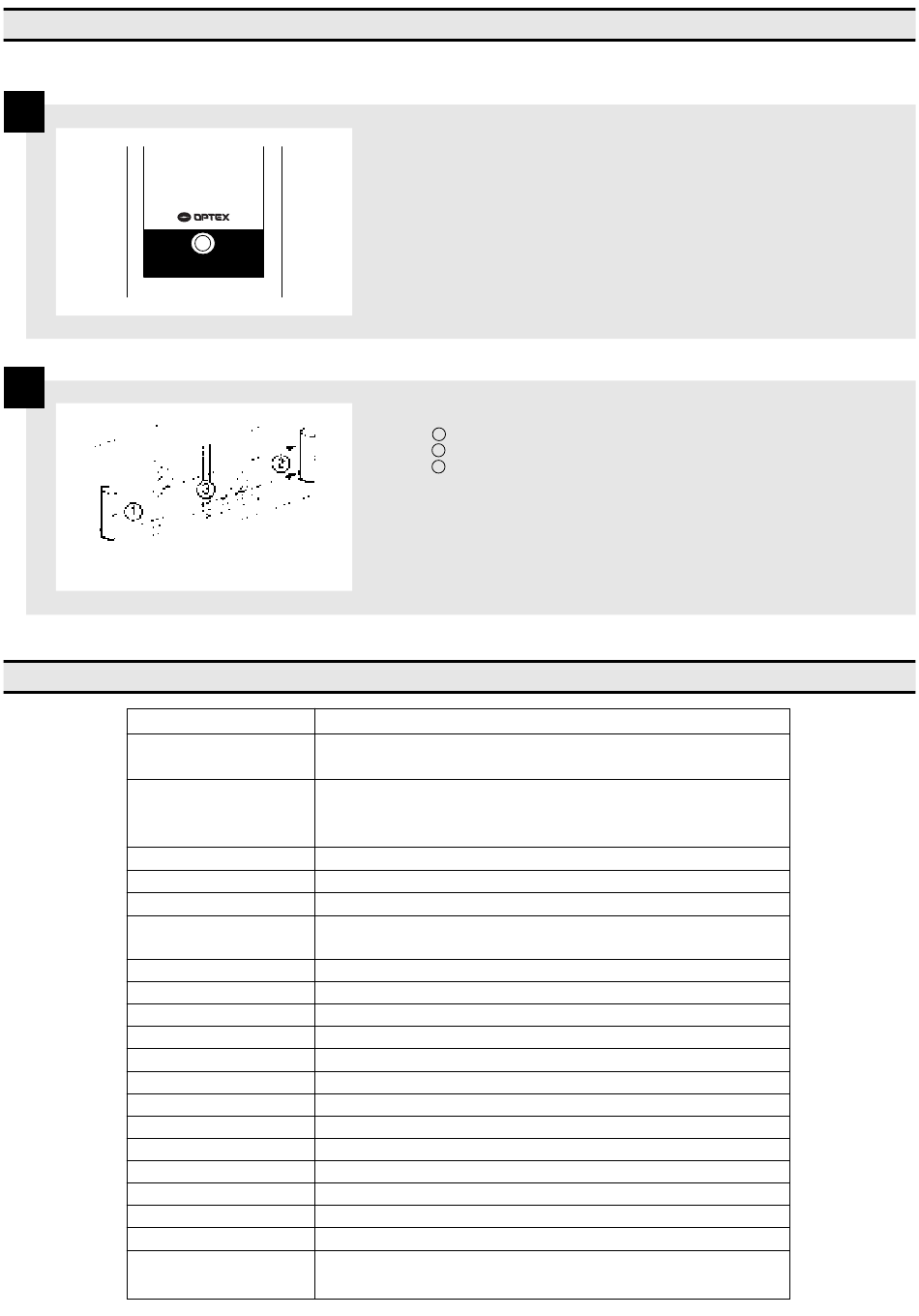

10. FUNKTIONSKONTROLLE
1
Conduct a walktest at least
once a year.
Refer to Installation
Instructions No. 0784 9808-30
Transmitter Condition
2

11. TECHNISCHE DATEN

Modell:
Detektionsart:
Erfassungsreichweite
im Außenbereich:
im Innenbereich:
Maximale Reichweite:
Unterbrechungszeit:
Schutzart:
Alarmausgang:
Alarmdauer:
Deckelkontakt:
Impulszählung:
Einschaltphase:
Betriebsspannung:
Stromaufnahme:
Piezosummer:
Summdauer:
Einstellbarer Winkel:
Signaldauer:
Gewicht:
Betriebstemperatur:
Luftfeuchtigkeit:
Zubehör:
Lot. 9948F
Made in Japan
Nach erfolgter Montage und Einstellung der BX-100 PLUS nebst Zubehörteilen ist unbe-
dingt ein Gehtest/Funktionskontrolle durchzuführen.
Der DIL-Schalter 2 muß hierfür auf „on" geschaltet werden.
Der Lautstärkenregler muß sich auf MIN oder MAX befinden und die LED am Empfänger
muß aus sein. Leuchtet die Alarm-LED am Empfänger, obwohl die Lichtstrahlen nicht blok-
kiert sind, muß die Ausrichtung nochmal wiederholt werden. (siehe Abschnitt 8)
Ein Gehtest ist an folgenden Stellen durchzuführen:
1 Vor dem Empfänger
2 Vor dem Sender
3 In der Mitte zwischen Sender und Empfänger
Der Installationsvorgang ist abgeschlossen, wenn an allen drei Stellen ein Alarm ausgelöst
wurde. Sollte dies nicht der Fall sein, muß die Ausrichtung nochmal wiederholt werden.
(siehe Abschnitt 8)
Nach dem Gehtest ist der Lautstärkenregler auf OFF zu schalten, wenn keine akustische
Alarmausgabe erfolgen soll.
Die Funktionsprüfung sollte mindestens einmal pro Jahr durchgeführt werden. Die Geräte-
abdeckung vorallem im Bereich der Linsen sind stets sauber zu halten!
BX-100 PLUS
gepulstes Infrarotlicht,
simultane Unterbrechung der Lichtstrahlen
30 m
60 m
300 m
50 ms
IP 54
1 Relais N.O. und 1 Relais N.C.,
max. 28 V DC; 0,2 A max.
2 s ± 1 s
N.C., öffnet wenn Deckel angehoben wird
2 oder 4 Impulse während 20 s
ca. 30 s
10,5 - 28 V DC
55 mA (Sender und Empfänger) bei 12 V DC
max. 70 dB bei 1 m Abstand
max. 15 s
± 92° horizontal
15 s ± 1 s
ca. 400 g (Sender und Empfänger)
-30°C ~ +55°C
max. 95%
4 x Befestigungsschrauben
2 x Dichtungsschwamm für Kabeleinführung
