Anschlussmöglichkeiten für externe Luft-
zufuhr (raumluftunabhängig) SL 7D

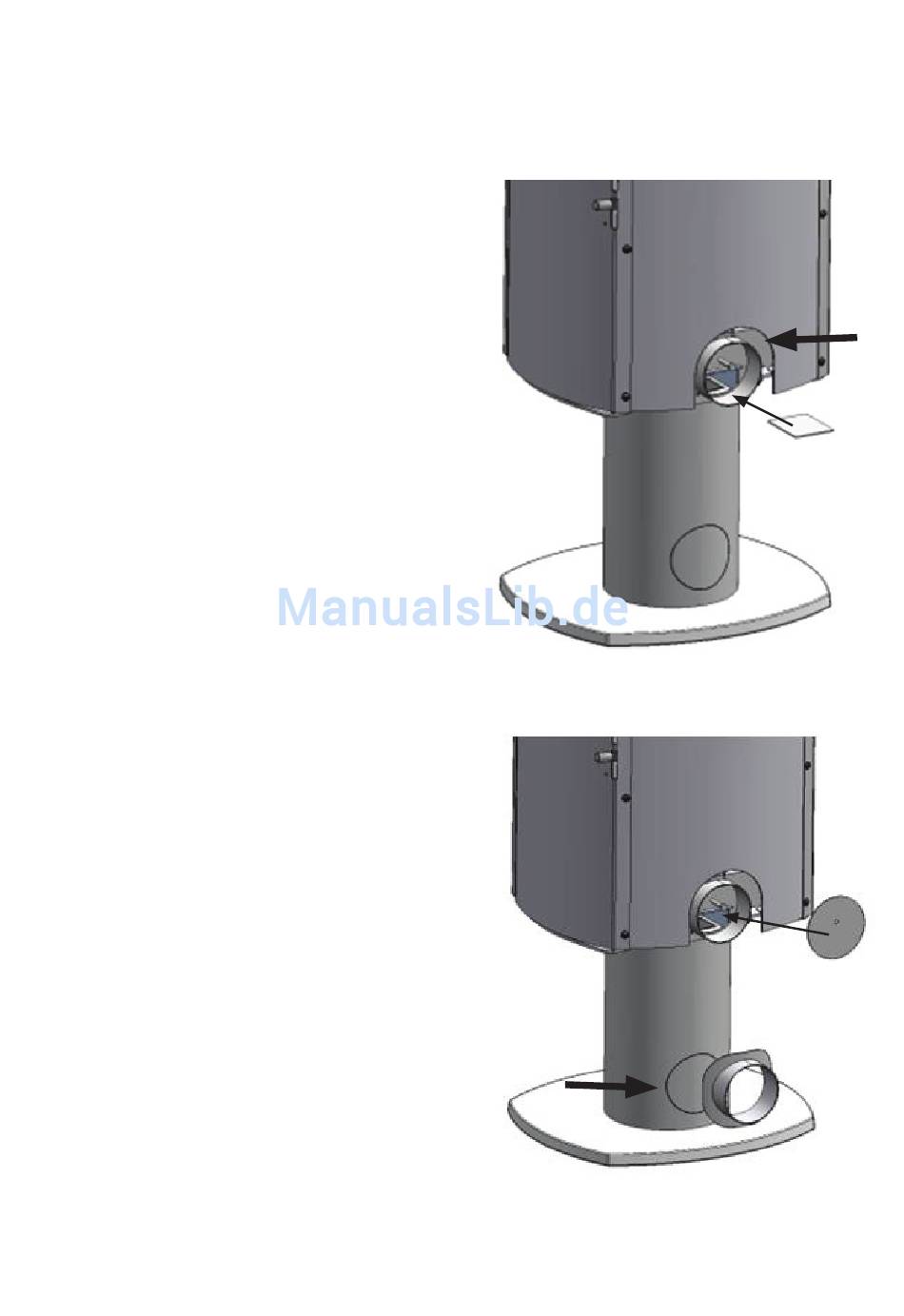

Anschluss hinten
• Beiliegende 66 x 83 mm Abdeck-
platte durch das Rohr auf den Bo-
den auflegen, sodass die Öffnung
vollkommen abgedeckt ist.
• Daraufhin den Schlauch für die
externe Luftzufuhr an den Ø 100
Rohrstutzen anschließen.
Anschluss hinten an der
Säule
• Die Schraube am Ø 100 Rohrstut-
zen lösen und die beiliegende Ø
105 mm Abdeckplatte einbauen.
• Die Platte in der Säule heraussch-
lagen, rund um die Öffnung Silikon
verteilen und dann den Anschluss-
stutzen in korrekter Position
andrücken.
12
