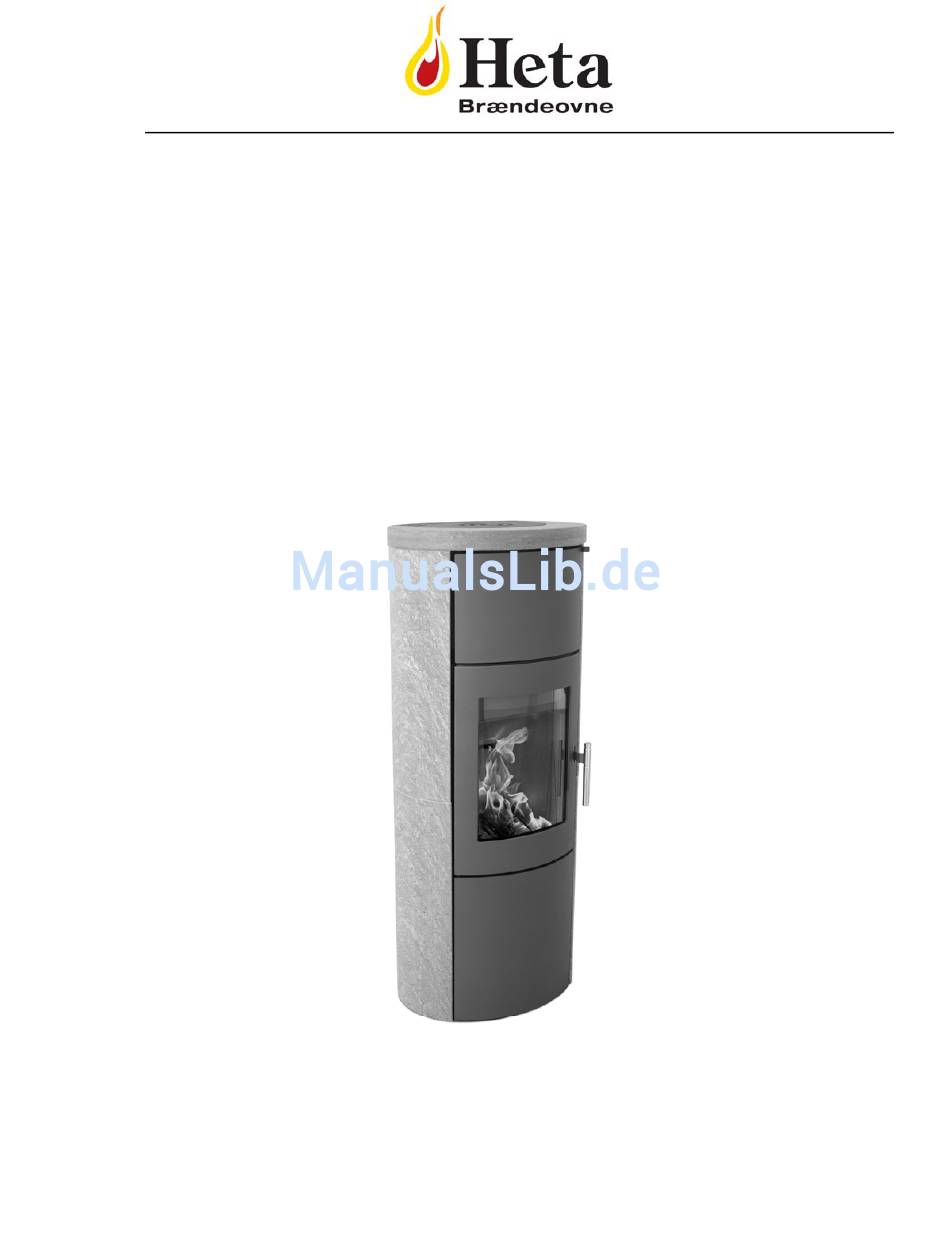

__________________________________________________________________________________15.09.2011
Montageanleitung zum Einbau der Speck und Speichersteine in
Heta empfiehlt, die Montage des Ofens von zwei Personen
vorzunehmen.
Mit den Steinen vorsichtig umgehen, da vor allem die Ecken
und Kanten der Specksteine sehr spröde sind.
Scan-line 820
_________________________________________________________________________________________
Heta A/S
Jupitervej 22
DK-7620 Lemvig
Danmark

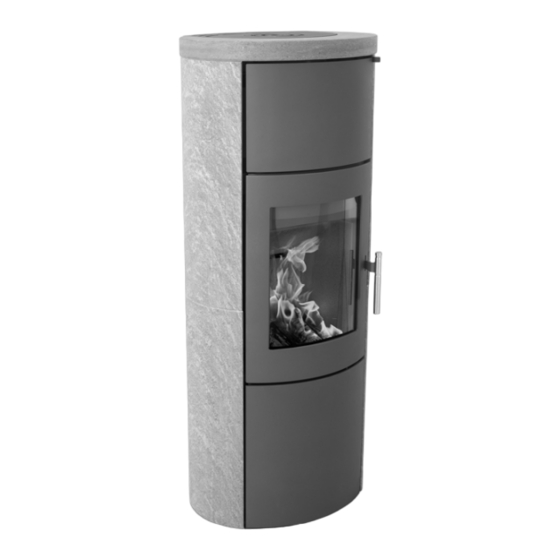

Scan-line 820, 830 und 840.
Tlf. +45 96 63 06 00
Fax.+45 96 63 06 16
www.heta.dk
E-mail:heta@heta.dk
Werbung
Verwandte Anleitungen für Heta Scan-line 830
Inhaltszusammenfassung für Heta Scan-line 830
- Seite 1 __________________________________________________________________________________15.09.2011 Montageanleitung zum Einbau der Speck und Speichersteine in Scan-line 820, 830 und 840. Heta empfiehlt, die Montage des Ofens von zwei Personen vorzunehmen. Mit den Steinen vorsichtig umgehen, da vor allem die Ecken und Kanten der Specksteine sehr spröde sind.
-
Seite 2: Erforderliches Werkzeug
Stückliste zum einbau der Speck und speichersteine Pos. Nr. Vare Nr. Titel Materiale Antal 0008-0006 M6x12 Flangehoved BN 11252 0008-1215 Sætskrue M6 X 30 0008-1232 Sekskantskruer M6x12 BN 56 0023-2231 Fedtstensside 651 mm Fedtsten 0023-2233 Fedtstenstop Fedtsten 1013-0597 Bøjle til fedtsten 1013-0618 Krog for fjeder 1021-5018 Fjeder for stenmontage 1026-0115 Dækplade for ventilationstop... - Seite 3 Stückliste zum einbau der Speck und speichersteine Pos. Nr. Vare Nr. Titel Materiale Antal 0008-0006 M6x12 Flangehoved BN 11252 0008-1203 Sætskrue M6 X 35 0008-1232 Sekskantskruer M6x12 BN 56 0023-2232 Fedtstensside 528 mm Fedtsten 0023-2233 Fedtstenstop Fedtsten 1013-0597 Bøjle til fedtsten 1013-0618 Krog for fjeder 1021-5018...
- Seite 4 Stückliste zum einbau der Speck und speichersteine Seite 1 Pos. Nr. Vare Nr. Titel Materiale Antal 0008-0006 M6x12 Flangehoved BN 11252 0008-1201 M6x16 Sekskantskrue 0008-1203 Sætskrue M6 X 35 0023-2232 Fedtstensside 528 mm Fedtsten 0023-2233 Fedtstenstop Fedtsten 1013-0597 Bøjle til fedtsten 1013-0618 Krog for fjeder 1021-5018...
- Seite 5 Seite 2 Ausbau der obersten Abdeckplatte Diese beiden Schrauben aus der Abdeckplatte ausbauen. 323,5 kg Saml. Areal Materiale type Bearbejdning Vægt Bukke nummer Sidst opdateret 12-08-2011 Jupitervej 22 Buk 1 7620 Lemvig 12-08-2011 Buk 2 Tlf. 96630600 Godk . Skære nummer Fax 96630616 Teg type...
- Seite 6 Seite 3 Ausbau der Klappe, Einsetzen der Speichersteine. Stein Diese vier Schrauben ausbauen. Stein Danach kann die Klappe angehoben werden. Siehe Abb. 3. Jetzt können die Speichersteine in den Ofen gelegt werden. Die Steine wie in Abb. 4 und 5 dargestellt platzieren. Danach wieder die Klappe einbauen und die Specksteine oder Keramikteile mit dazugehöriger...
- Seite 7 Montage der Speckstein-Ummantelung am Scanline 820, 830 und 840 Fig.1 Den untersten Beschlag wie dargestellt an den Ofen montieren (für die Schraubengröße siehe Stückliste). ...
- Seite 8 Fig. 4 Für die Montage des 2. Steins eine Schnur oder ähnliches um den Haken legen (bei Scanline 820 und 830 nicht nötig). ...
- Seite 9 Fig. 7 Den obersten Beschlag wie dargestellt montieren. (Für die Schraubengröße siehe Stückliste.) Den Beschlag nur so weit festziehen, dass der Stein festgehalten wird, er darf nicht zu fest gespannt werden. Sollte die Schraube den Speckstein berühren, müssen wie in Abb.
- Seite 10 Fig.9 Die oberste Fettsteinabdeckplatte auf den Ofen legen und ausrichten, sodass sie korrekt liegt. Fig. 10 og 11 Konvektorplatte in den Speckstein einsetzen und hinten mit den Schrauben befestigen. ...
