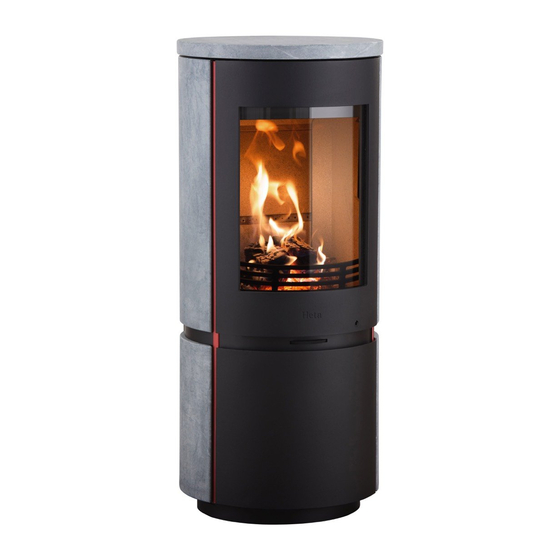

- Seite 1 BEDiEnungSanlEitung inStallationSanwEiSungEn Scan-linE 8 KaminofEn www.heta.dk DaniSh DESign . DäniSchE Qualität . DäniSchE PRoDuKtion...
-
Seite 2: Leistungserklärung
Unterzeichnet für den Hersteller und im Namen des Herstellers von _____________________________________ Lemvig 05-10-2016 Lars Kirk HOD ____________________________________________________________________________________________________________________ Bei jeglicher Veränderung am Baumuster verliert diese Leistungserklärung ihre Gültigkeit. Heta A/S, Jupitervej 22, DK-7620 Lemvig, Tlf. +45 9663 0600, www.heta.dk Page 1 of 1... -
Seite 3: Inhaltsverzeichnis
Sie zusammengestellt haben. örtlichen Kaminkehrer sind alle nationalen und europäischen Normen sowie örtliche Vorschriften Scan-Line 8 erfüllen die Bestimmungen der für die Installation der Feuerstätte zu beachten. Norm EN 13240, NS 3058, NS 3059 und A15 Østrig. Damit können Sie sicher sein, dass der... -
Seite 4: Vor Dem Aufstellen
Vor dem aufstellen: HETA Kaminöfen sind hochwertige Produkte. Deshalb ist Ihr erster Eindruck von entscheidender Bedeutung! Wir verfügen über ein ausgezeichnetes logistisches Netzwerk zum Transport der Kaminofen an unsere Fachhändler, wobei mit den Produkten sehr vorsichtig umgegangen wird. Dennoch können beim Transport und Hantieren mit den schweren Öfen Beschädigungen vorkommen. - Seite 5 Kaminofen bei: CHR list Bedienungsanleitung Typenschild Heta Handschuh 8056-0000-DK DOP-Scan-line 8 -XXXX-2016 Heta A/S Jupitervej 22 7620 Lemvig Denmark 2016 Produktions år: DS/EN 13240, AEA, NS 3058/3059, Aus §15A Produkt beskrivelse Produktionsnummer Scan-line 8 brændeovn Afstand til brændbart materiale - bag ovn 120 mm Afstand til brændbart materiale - side af ovn...
-
Seite 6: Bedienungsanleitung
1. BEDiEnungSanlEitung 1.4 anheizen 1.1 Vor inbetriebnahme Zwei Holzscheite auf den Boden der Brennkam- Vergewissern Sie sich vor Inbetriebnahme des mer legen. Darüber Kleinholzschichten mit Luft Kaminofens, dass alle Voraussetzungen für die dazwischen stapeln, sodass das Feuer im obe- Aufstellung erfüllt sind. Siehe Seite ren Teil angemacht werden kann. -
Seite 7: Türfeststeller
1.7 ausleeren der asche Die Verbrennungsluftzufuhr ganz öffnen und die Ofentür eventuell einen Spalt weit geöffnet las- Durch Ziehen und Schieben an der Rüttelstan- sen. (Es ist nicht unbedingt notwendig, die Ofen- ge dreht sich der Rüttelrost und die Asche fällt tür einen Spalt weit geöffnet zu lassen, es be- durch die Öffnungen in den Aschekasten (siehe schleunigt aber das Anbrennen des Brennguts). -
Seite 8: Zug Im Schornstein
1.9 Explosionsgefahr! Wichtiger Hinweis! Man darf sich erst vom Ofen entfernen, wenn das Holz nach dem Auflegen gleich- Verbrenn- mäßig brennt, was normalerweise ungsluft nach 1/2 bis 1 Minute der Fall ist. Wird zu viel Holz in den Ofen gefüllt, kann even- tuell Explosionsgefahr bestehen, weil dann große Mengen Rauchgas entstehen, das bei zu gerin- ger Luftzufuhr explodieren kann. -
Seite 9: Brennstoff
• Falschluft im Schornstein. Holzstücke mit einem Durchmesser von mehr als 10 cm sollten vor dem Lagern gespalten • Der Schornstein und/oder das Rauchrohr werden. Die richtige Länge der Holzscheite be- sind verstopft. trägt etwa 19-25 cm, denn so liegen sie gut auf •... -
Seite 10: Schornsteinbrand
werden, dass der Einbau einer Drosselklappe sekundäre Luftzufuhr ganz geschlossen, um ins Rauchabzugsrohr erforderlich wird. das Feuer zu ersticken. Hatten Sie Besuch vom Schornsteinfeger, soll- Rufen Sie die Feuerwehr an. ten Sie daran denken, dass sich Ruß u. Ä. an der Den Schornsteinfeger kontaktieren, bevor Sie Rauchumlenkplatte ablagern kann. -
Seite 11: Fehlersuchtabelle
1.17 fehlersuchtabelle Fehler Ursache Fehlercheck Lösung Schwieriges Anzünden des kal- Zug im Kamin ist zu gering - bei Testen ob die Flamme des Feuer- Schornstein optimieren durch ten Ofens - Stau der Rauchgase höherer Abgastemperatur er- zeuges in den Brennkammer gezogen Verlängerung der Höhe, lichte Weite än- - diese gelangen teilweise in den höht sich auch der Förderdruck... -
Seite 12: Reinigung Von Ruß Nach Schornsteinkehrung
1.18 Reinigung von Ruß nach Schornsteinkehrung und ggf. austausch von Steinen Beachten Sie, dass Löcher und Luftkanäle, die sich an der Rückseite des Steins der Rückwand befinden, ggf. gereinigt/staubgesaugt werden müssen. Beim Ausbau der Steine wie folgt vorgehen: In umgekehrter Reihenfolge vorgehen. Mit Abb. 6 beginnen. -
Seite 13: Technische Daten En 13240
* Scan-Line 8 - Mit Speckstein: 134 kg. * Scan-Line 8 - Mit Speckstein oben und Gusseisen Seiten: 131 kg. Die Nennleistung bezeichnet den Wert, der bei der Bauartenprüfung ermittelt wurde. Der Wert wurde bei einer Verbrennungsluft von etwa 50% ermittelt. -
Seite 14: Ersatzteile - Türen
1.21 Ersatzteile - türen 19 8 Pos. Nr. Name Stück Pos. Nr. Name Stück 1 0008-0021 Flanschschraube M5 x 10 16 1013-0432 Scheibenclips, klein 2 0008-0036 Zylinderschraube M4 X 6 17 1013-0907 Türgriffbeschlag 3 0008-0045 Senkschraube M5 X 10 18 1013-0908 Türgriffbeschlag 2 4 0008-0054 Flanschschraube M6 x 10 19 1013-0932 Schiene für Türseiten 5 0008-0099 Senkschraube M5 X 12... -
Seite 15: Ersatzteile - Brennkammerausstattung
Ersatzteile - Brennkammerausstattung Pos. Nr. Name Stück 1 0023-0198 Rauchumlenkplatte, oben 2 0023-0199 Rauchumlenkplatte, hinten 3 0023-0200 Rückwandstein, oben 4 0023-0201 Rückwandstein, unten 5 0023-0202 Rechter Seitenstein, hinten 6 0023.-0203 Linker Seitenstein, hinten 7 0023-0204 Rechter Seitenstein, vorne 8 0023-0205 Linker Seitenstein, vorne 9 0030-0023 Bodenrost 10 0030-0201 Rüttelrost 11 1519-0018 Frontrost... -
Seite 16: Ersatzteile - Diverse Teile
Ersatzteile - Diverse teile Pos. Nr. Name Stück Pos. Nr. Name Stück 1 0008-0008 Gewindestift M 4 x 8 14 0008-9067 Zugfeder 1 x 8 x 60 2 0008-0017 Senkschraube M4 x 10 15 0015-2035 Magnet 3 0008-0041 M6 X 8 Innensechskantschraube 1 16 0015-3003 Stellschraube M10 x 40 4 0008-0211 Sechskantschrauben M6 x 16 17 0016-0140 Distanzhalter Magnet... -
Seite 17: Ersatzteile - Selbstschließ-Mechanismus Und Dämpfer
Ersatzteile - Selbstschließ-mechanismus und Dämpfer Pos. Nr. Name Stück 1 0008-0903 Stift M6 x 28 2 0008-1114 M 6 x 20 Sechskantschraube mit Flansch 3 0008-1402 Mutter M 6 4 0008-9066 Quicklock Ø 6 5 0008-9095 Feder 1,4 x Ø 10 x 68,9 6 0016-0087 Messinglager für Selbstschließer 7 0016-0128 Verlängerung für Pneumatikzylinder... - Seite 18 inhalt aufstellungsanleitung Aufstellungsanleitung .............. 19 2.1 Abstandsbestimmungen ............19 2.2 Fußbodenmaterial ..............19 2.3 Schornsteinanschluss ............. 19 2.4 Verbrennungsluft ..............20 2.5 Abmessungen ................. 20 2.6 Sicherheitsabstände EN 13240 ..........21 2.7. Umbau auf rückseitige Auslassöffnung Ofen mit Gusseisen- und/oder Steinverkleidung ..... 22 2.8.
-
Seite 19: Aufstellungsanleitung
Klinkerboden bestehen. Die Größe Wir empfehlen, den Kaminofen von einem pro- der Unterlage aus feuerfestem Material muss fessionellen Heta Vertragspartner aufstellen zu den geltenden nationalen und örtlichen Vor- lassen. Alternativ können Sie sich von Ihrem schriften entsprechen und sicherstellen, dass örtlichen Schornsteinfeger beraten lassen, be-... -
Seite 20: Verbrennungsluft
Rauchrohr sind mit feuerfestem Material (z. B. 2.4 Verbrennungsluft Schnur) abzudichten. Der Kaminofen ist geprüft und entspricht der Heta A/S weist darauf hin, dass es äußerst EN 13240 für raumluftabhängige Kamineinsätze. wichtig ist, dass dabei sorgfältig vorgegangen Der Kaminofen bezieht seine gesamte Verbren- wird und die Zwischenräume vollkommen abge-... -
Seite 21: Sicherheitsabstände En 13240
Scan-Line 8 - Mit Speckstein Scan-Line 8 - Mit Speckstein oben - Mit Gusseisen Seiten und Gusseisen Seiten 2.6 Sicherheitsabstände - En 13 240 Nicht brennbaren Unterlage Möbeln Brennbarem Material Die Maße sind sofern nicht anders angegeben Mindestabstände. -
Seite 22: Umbau Auf Rückseitige Auslassöffnung Ofen Mit Gusseisen- Und/Oder Steinverkleidung
2.7 umbau auf rückseitige auslassöffnung - ofen mit gusseisen- und/oder Steinverkleidung... -
Seite 23: Umbau Auf Rückseitige Auslassöffnung Ofen Mit Stahlseiten
2.8 umbau auf rückseitige auslassöffnung ofen mit Stahlseiten... -
Seite 24: Heta A/S
Heta A/S Jupitervej 22 . DK-7620 Lemvig . Denmark Baujahr: 2016 DS/EN 13240/AEA, NS 3058/3059, Aus §15A Beschreibung des Produkts Seriennummer: Scan-Line 8 Kaminofen Abstand zu brennbarem Material hinten: 120 mm Abstand zu brennbarem Material seitlic: 350 mm Abstand zu Möbel 850 mm...
