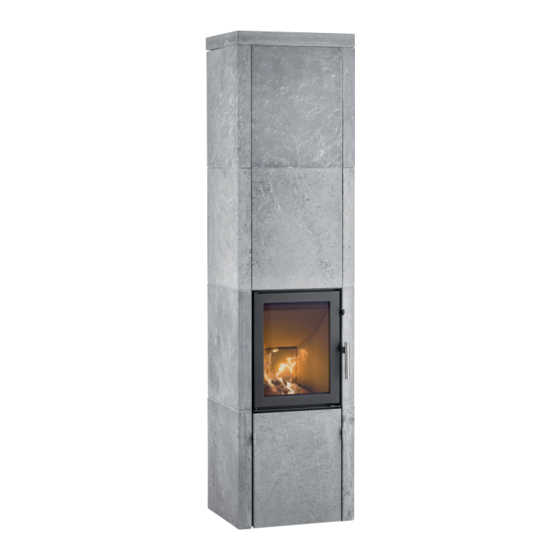

Heta SCAN-LINE 40 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Heta Anleitungen
  4. Kamine
  5. SCAN-LINE 40
  6. Bedienungsanleitung

Heta SCAN-LINE 40 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SCAN-LINE 40:
Inhaltsverzeichnis

Werbung

Quicklinks

SCAN-LINE 40
SCAN-LINE 50
www.heta.dk
www.heta.dk
DE
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Heta SCAN-LINE 40

Inhaltszusammenfassung für Heta SCAN-LINE 40

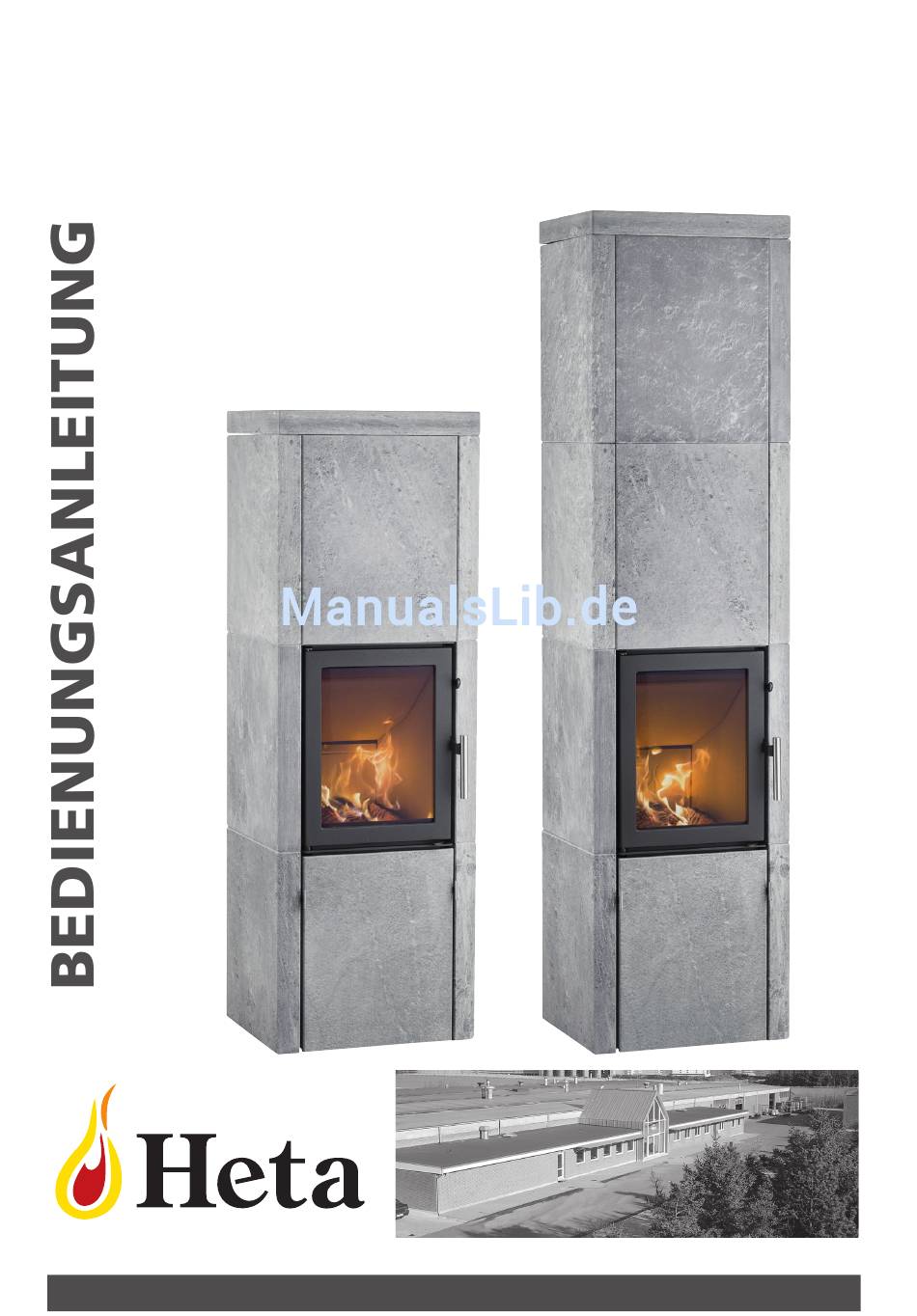

  • Seite 1 SCAN-LINE 40 SCAN-LINE 50 www.heta.dk www.heta.dk...

  • Seite 2: Sicherheitsabstände

    Anweisungen und Ratschläge befolgen, sten. die wir hier für Sie zusammengestellt haben. Folgendes liegt dem Ofen bei: Scan-Line 40 und 50 erfüllen die a. Bedienungsanleitung Bestimmungen der Norm EN 13240 / b. Garantieschein NS 3058. Damit können Sie sicher sein, c.

  • Seite 3: Anschluss An Einen Gemauerten Schornstein

    klappe im Rauchrohr vorhanden, muss Der richtige Zug diese in geschlossenem Zustand noch Ist der Zug nicht ausreichend (minde- eine Öffnung von 20 cm lassen. Soweit stens 12 Pa bei diesem Modell), kann zulässig, können 2 geschlossene Feu- beim Öffnen der Tür durch mangelhaf- erstellen an den gleichen Schornstein te Verbrennung Rauch aus dem Ofen angeschlossen werden, wobei bei Mehr-...

  • Seite 4: Guter Zug Ist Bei Folgenden Voraussetzungen Gegeben

    Guter Zug ist bei folgenden Erstes Anheizen Voraussetzungen gegeben: Der Kaminofen ist mit einem hitze- beständigen Anstrich versehen, der - Der Temperaturunterschied zwischen bei einer Temperatur von ca. 250°C Schornstein und Außenluft ist groß. aushärtet. Dieser Aushärtungsvorgang - Es herrscht klares Wetter. verursacht Rauch- und Geruchsbeläs- - Es weht ausreichend Wind.

  • Seite 5: Nachlegen Von Brennholz

    nach rechts stufenweise drosseln. Die zu dicht liegt, da dies zu schlechter Sekundärluftzufuhr ist voll geschlos- Verbrennung und damit zu geringerer sen, wenn der Hebel ganz nach rechts Ausnutzung des Bennmaterials führt. gedreht wird. (Abb.2). Beachten Sie bitte, dass die Öffnung für die Anfeuerungsluft‚...

  • Seite 6: Betriebsstörungen

    wenn zu viel Holz nachgelegt wird. Explosionsgefahr! Hierbei entstehen nämlich erhebliche Wichtiger Hinweis! Man darf Mengen Gas, die explodieren können, sich erst vom Ofen entfernen, wenn die Luftzufuhr zu gering ist. Es wenn das Holz nach dem ist von Vorteil, etwas Asche unten in Auflegen gleichmäßig brennt, der Brennkammer liegen zu lassen.

  • Seite 7: Garantie

    Entfernen von Ruß nach dem Kaminkehren und ggf. Auswechseln von Steinen (Abb. 1-4). GARANTIE • Schäden, die durch falschen Die Kaminöfen von Heta werden Gebrauch entstanden sind. während der Produktion und vor der • Transportkosten bei Reparaturen in- Auslieferung an den Händler einer nerhalb der Garantiezeit.
  • Seite 8 ANSCHLUSS DER EXTERNEN LUFTZUFUHR (RAUMLUFTUNABHÄNGIG) Snittet af ovnen er set fra oven og ned mod bunden (Gulvet) vn med Fronten af ovnen tstenen m ud en som Von der Außenseite des hint- eren Specksteins zur Mitte des Lochs zur Rohrdurchführung Bagsiden af ovn med Fronten durch den Boden sind es 102...
  • Seite 9 Einstellung wird mit Hilfe der Bügel/Stifte benötigt werden, um Stellschrauben am Sockel vorgenom- men. jeweils den Scan-Line 40 und 50 zu montieren. Es ist zu empfehlen, Silikon in klei- nen Portionen in die Löcher für die Stifte einzufüllen, evt. auch etwas Silikon zwischen die Specksteine.
  • Seite 10 SCAN-LINE 40 10 Bügel 12 Stifte...
  • Seite 11 Rille im Stein und über dem Rahmen der Schublade anbringt. Danach wird der Griff so justiert, dass er in der Mitte der Schublade sitzt. Der Griff zum Herausziehen wir mit den mitgelieferten beiden M5x6 Pinolschrauben befestigt. Scan-Line 40...
  • Seite 12 Es geht weiter mit den Seiten- steinen - siehe Fig. 4. Die Steine werden auf die Dübel in der Bodenplatte heruntergesenkt. Danach wird der hintere Stein mit dem Konvektionsloch auf die Dübel in der Bodenplatte auf der Rückseite des Ofens heruntergesenkt. Fig. 4 Scan-Line 40...
  • Seite 13 Scan-Line 40...
  • Seite 14 Scan-Line 40...
  • Seite 15 Scan-Line 40...
  • Seite 16 Steine gesteckt - siehe Zeichnung. Die Arbeit wird mit der nächsten Reihe Specksteine fortgesetzt. Zunächst ein Seitenstein, dann ein rückwärtiger Stein mit Konvektions- loch, dann wieder ein Seitenstein. Bügel und Stifte werden oben auf den Specksteinen eingesetzt (siehe Fig. 6). Fig. 6 Scan-Line 40...
  • Seite 17 SPEICHERSTEINE Es besteht die Möglichkeit, drei Der Speicherstein wird erst auf den Speichersteine für den Scan-Line 40 Ofen/Einsatz gelegt, wenn der Ofen zuzukaufen. korrekt im Verhältnis zu den Speck- steinen eingestellt ist. Trin 1 Trin 2 Trin 3 Trin 4 Die Arbeit wird mit der dritten Reihe Specksteine fortgesetzt.
  • Seite 18 Falls der Rauchabgang oben sein montiert. Siehe Fig. 8. soll, wird das Innere vom Topdeckel abgebrochen, um Platz für das Rau- chrohr zu machen. Siehe Fig. 9. Fig. 8 Fig. 9 Abgang oben – innerer Ring wird abgebrochen. Scan-Line 40...
  • Seite 19 Die Konvektionsluft wird mit dem Griff an der Seite des Ofens reguliert. Open Closed Scan-Line 40...
  • Seite 20 SCAN-LINE 50 14 Bügel 20 Stifte...
  • Seite 21 Der Stein wird mittig in der Türrille platziert. Wichtig: Der Stein muss manuell festgehal- ten werden, bis der Griff zum Herausziehen montiert ist. Fig. 2 Der Griff zum Herausziehen wird montiert, indem man ihn in der Rille im Stein und über dem Rahmen der Schublade anbringt.
  • Seite 22 Wichtig! Hinten am Ofen wird der rückwärtige Speckstein mit Konvek- tionsloch ganz unten montiert wie abgebildet. Der nächste Stein mit Loch wird darauf gesetzt, sofern der Rauchabgang hinten sein soll. Siehe Fig. 3. Der geschlossene Deckel wird hier eingesetzt, sofern der Ofen mit Rauchrohrabgang oben angeschlos- sen wird.
  • Seite 23 Scan-Line 50...
  • Seite 24 Scan-Line 50...
  • Seite 25 Scan-Line 50...
  • Seite 26 Fig. 5 Die Bügel und Stifte werden in die Steine gesteckt - siehe Zeichnung. Die Arbeit wird mit der nächsten Reihe Specksteine fortgesetzt. Zunächst ein Seitenstein, dann ein rückwärtiger Stein mit Konvektions- loch, dann wieder ein Seitenstein. Bügel und Stifte werden oben auf den Specksteinen eingesetzt (siehe Fig.
  • Seite 27 SPEICHERSTEINE Es besteht die Möglichkeit, sechs Der Speicherstein wird erst auf den Speichersteine für den Scan-Line 50 Ofen/Einsatz gelegt, wenn der Ofen zuzukaufen. korrekt im Verhältnis zu den Speck- steinen eingestellt ist. Trin 1 Trin 2 Trin 3 Die Arbeit wird mit der dritten Reihe Specksteine fortgesetzt.
  • Seite 28 Weiter geht es mit dem rückwär- Die letzte Reihe Specksteine wird tigen Stein und dann wieder ein wie folgt montiert: Beginnen Sie Seitenstein. Die Bügel und Stifte wieder mit dem Frontstein, Seiten- werden oben eingesetzt. Siehe Fig. stein und dann der rückwärtige Stein und anschließend wird der Seitenstein angeschlossen.
  • Seite 29 Fig. 10 Abschließend wird der Topstein lose oben aufgelegt. Falls der Rauchabgang oben sein soll, wird das Innere vom Topdeckel abgebrochen, um Platz für das Rauchrohr zu machen. Siehe Fig. 10. Abgang oben – innerer Ring wird abgebrochen. Die Konvektionsluft wird mit dem Scan-Line 50...
  • Seite 30 Griff an der Seite des Ofens reguliert. Open Closed...
