3.4 Installation Betriebssystem und Touch
Sofern das Gerät ohne Betriebssystem geliefert wurde und mit Touch ausgerüstet ist,
müssen Sie folgende Schritte unternehmen:
1) Schließen Sie Tastatur/Maus und externes CD/DVD-ROM an. Hierzu stehen Ihnen
die zwei USB-Schnittstellen am Gehäuse (nur 1x bei EIB-Schnittstelle), sowie 1xUSB
Intern, zur Verfügung.
2) Installieren Sie das Betriebssystem wie durch den Hersteller angegeben auf dem
ambiento.
3) Zur Installation des Touches kopieren Sie den Ordner „IQ Touch" vom mitgelieferten
Datenträger (CD-ROM) auf die Festplatte. Öffnen Sie diesen Ordner und erstellen Sie
aus der Datei „MA7_Driver" eine Verknüpfung. Fügen Sie diese in den Autostartordner ein.
4) Anschließend starten Sie die Datei „MA7_Control" zur Kalibrierung des Touches.
Stellen Sie im Reiter „Comms" „Port=COM1" und „Baud=9600" ein. Die Software
scannt automatisch und nimmt die restlichen Einstellungen vor. Starten Sie unter dem

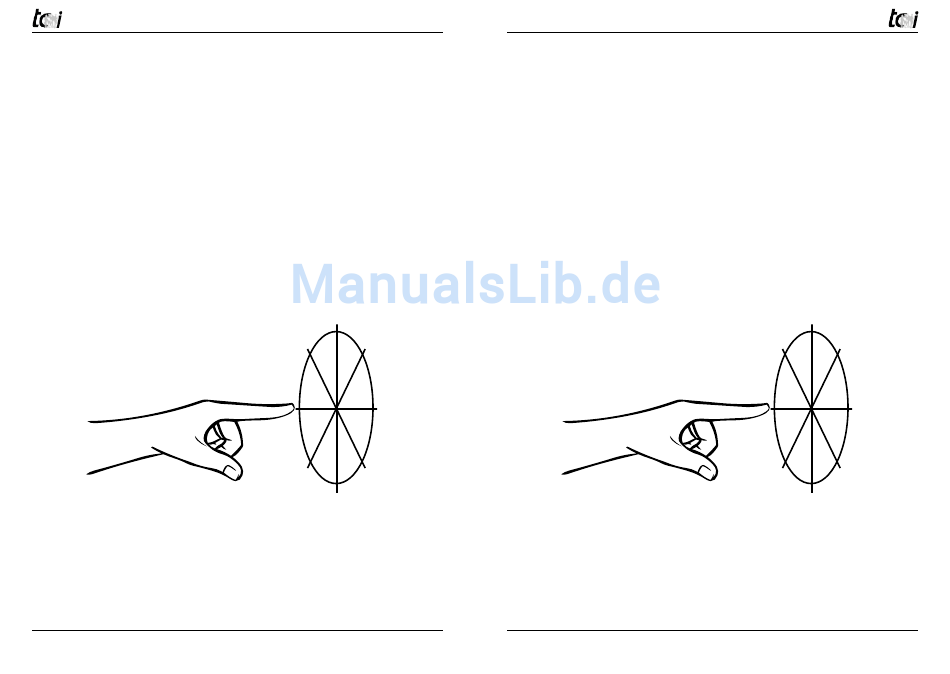

Reiter „Calib" „Start Calibration". Kalibrieren Sie den Touch an den vorgegeben Punkten.
Halten Sie solange den Finger auf den Mittelpunkt des gezeigten Fadenkreuzes bis das
nächste Fadenkreuz erscheint. Nach erfolgreicher Kalibrierung schließt sich das
Fenster automatisch.
5) Abschließend speichern Sie die Kalibrierung mit Datei->Speichern
6) Um den Bewegungsmelder zu nutzen, müssen sie nach der Installation der PreVision-
Control Software (Siehe Handbuch PreVision-Control) die „Ziel"- Einstellungen dieser
Software modifizieren: Wählen Sie „Start"-> „Programme" -> „Autostart". In der
Autostart befindet sich die Software PreVision-Control. Wählen Sie „Eigenschaften".
Wählen Sie in den Eigenschaften den Reiter „Verknüpfungen". Erweitern Sie manuell
die Einstellung „Ziel" nach dem Wort „minimized", um „ambiento".
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 18 von 40
3.4 Installing operating system and touch
(hinterglas)
If your ambiento comes without an operating system but with equipped touch, please
carry out the installation as follows:
1) Attach the keyboard, mouse and the external CD/DVD-ROM drive. For this you
can use the two external USB connectors at the housing (only one USB port is
useable when the system is equipped with EIB-connection) and the one internal
USB port as well. Please see chapter 3.6 for more information.
2) Install the operating system as described by the manufacturer.
3) For installing the touch please copy the directory „IQ Touch" from the provided data
medium (CD-ROM) to the HDD. Then open this folder, create a shortcut from
the file „MA7_Driver" and insert it into the startup folder.
4) When you are done start the file „MA7_Control" for calibrating the touchscreen.
Adjust the values of „Port" and „Baud" to „Port=COM1" and „Baud=9600" in the
„Comms" tab. The software now automatically starts scanning and doing the
remaining adjustments. In the „Calib" tab select the item "Start Calibration".
Now hold your finger perpendicular on the center of the cross hairs until the next
cross hairs appears. After successful calibration the window closes automatically.
5) Finally store the calibration with file -> save.
6) For using the motion detector please install the PreVsion-Control software (for more
details see the PreVision-Control manual). After installation, please customize the
destination attribute. For this purpose select „Start" -> „Programs" -> „Autostart".
Open the software „Prevision-Control" and select „Attributes". Now go to the tab
„linkages" and add „ambiento" manually as „target" after the word „minimized".
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
(behind glass)
Seite 19 von 40
