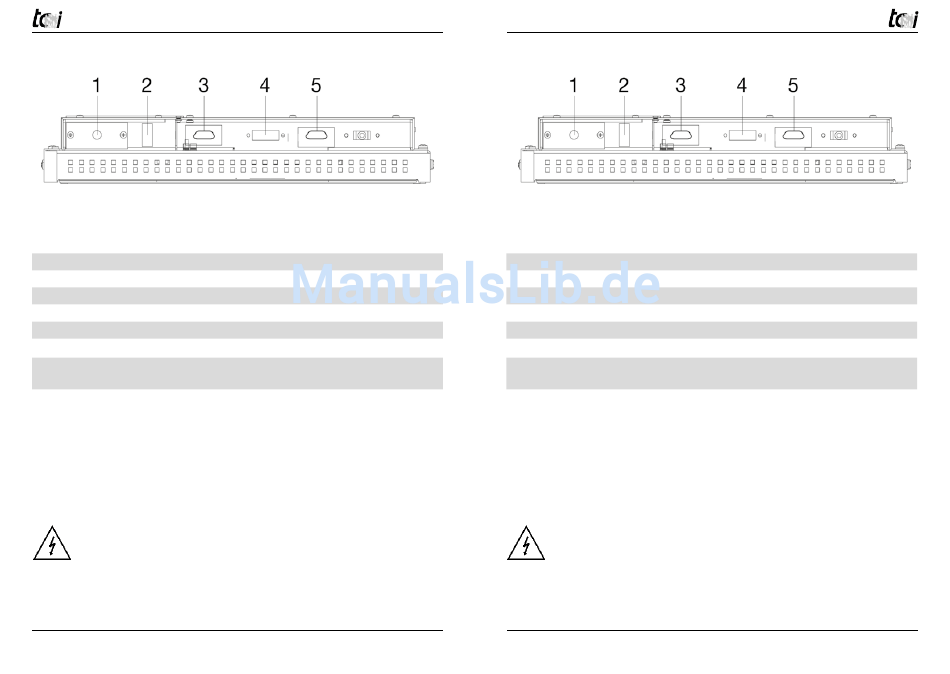

3.3 Anschlüsse und Stromversorgung
Anschlüsse:
1:
Spannungsversorgungseingang 12 V DC / optional 24 V DC
2:
Ein-/Aus-Schalter
3:
VGA-Anschluss
4:
DVI-Anschluss
5:
Touch-Anschluss RS232 Sub-D 9-pol. (optional)
Eingang:
110/230 VAC, 50-60Hz, (externes Netzteil)
andere optional
Leiterquerschnitt flexibel mit Aderendhülse
ohne Kunststoffhülse 0,25 mm² - 1,5 mm²
mit Kunststoffhülse 0,25 mm² - 0,5 mm²
PE Erdung muss unbedingt angeschlossen werden! Es besteht Lebensgefahr durch einen
elektrischen Schlag, wenn z.B. die Außenhülle der Zuleitung beschädigt ist und das
Gehäuse berührt.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 14 von 32
3.3 Connections and Power supply
Connections:
1:
Power input 12V DC optionally 24 V DC
2:
On-/Off button
3:
VGA connection
4:
DVI connection
5:
Touch connection RS232 Sub-D 9-pol. (optional)
Entry
110/230 VAC, 50-60Hz, (external power supply)
others optional
Conductor cross section stranded, with ferrule
without plastic sleeve 0,25 mm² - 1,5 mm²
with plastic sleeve 0,25 mm² - 0,5 mm²
PE ground must be connected! There is mortal danger by an electrical impact, if the outer
hull of the inlet is damaged e.g. and affects the housing.
