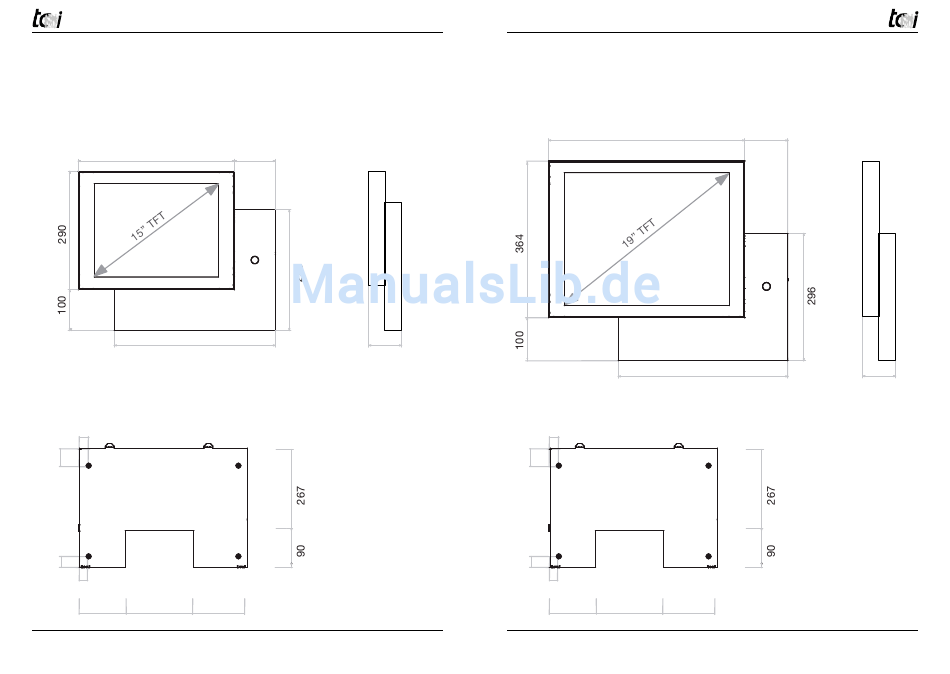

6 Technische Zeichnungen / Technical drawings

6.1 ambiento15

Frontansicht
Front view
382
394
Montageplatte
Mounting plate
19,5
39
4x Bohrungen für
Senkschrauben M5
4x holes for
countersink screws M5
Freiraum für
Anschlüsse
24,5
Space for
connections
19,5
101 153 120
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 38 von 40
Seitenansicht
Side view
100
80
ambiento15
12.04.2016
Rev. 1.1

6.2 ambiento19

Frontansicht
Front view
456
Montageplatte
Mounting plate
19,5
39
4x Bohrungen für
Senkschrauben M5
4x holes for
countersink screws M5
Freiraum für
Anschlüsse
24,5
Space for
connections
19,5
101 153 120
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seitenansicht
Side view
100
80
394
ambiento19
12.04.2016
Rev. 1.1
