Anschlüsse Und Stromversorgung; Connections And Power Supply - TCi A15-DITX-EP Handbuch

3.3 Anschlüsse und Stromversorgung

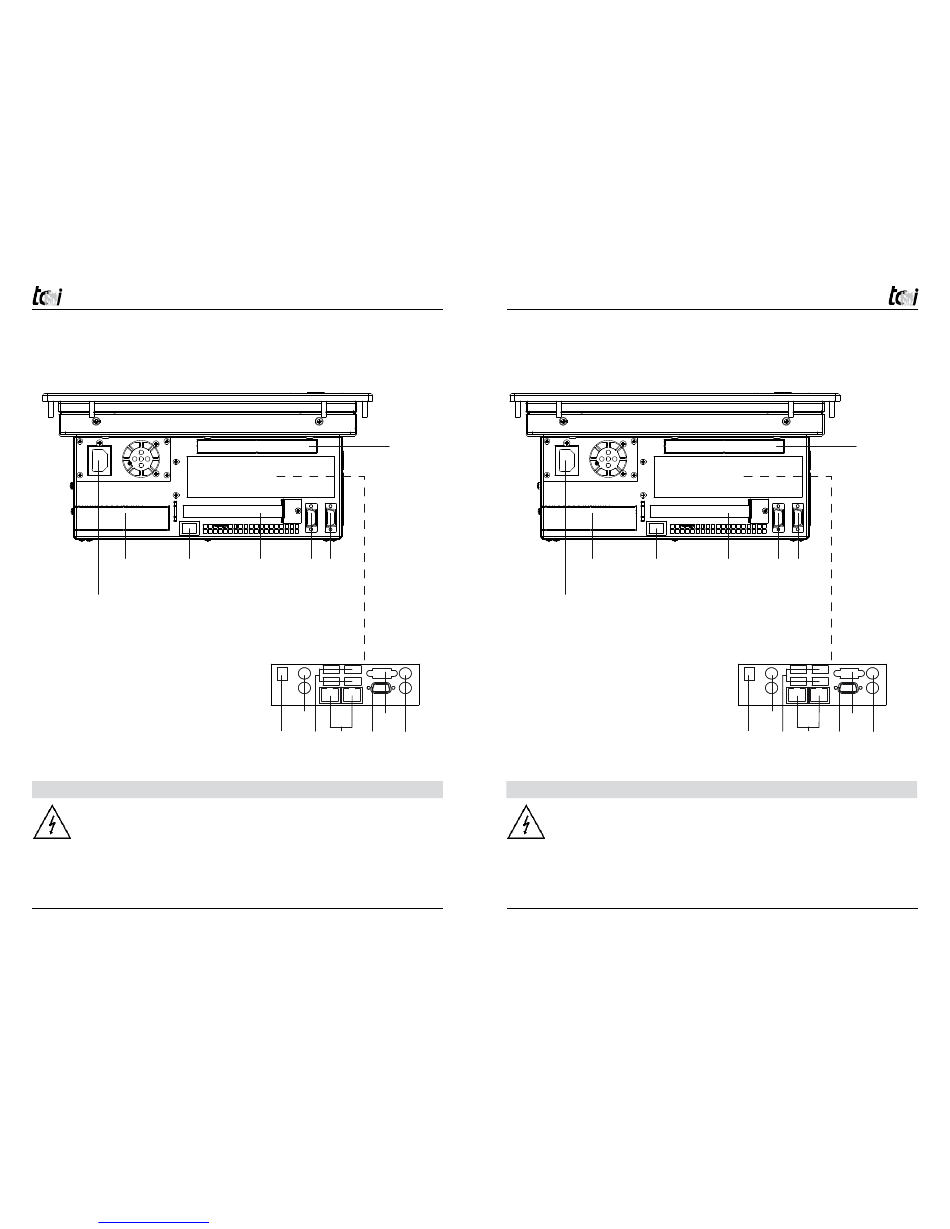

Beispiel A15-DITX-EP:
3.5" Slot An-/Aus-
Taster
On-/Off Switch
button
Spannungsver-
sorgungseingang
Power Input
Anschlüsse können je nach technischer
Ausstattung abweichen!
Eingang 24 VDC, Optional 90-260 VAC
PE Erdung muss unbedingt angeschlossen werden! Es besteht Lebensgefahr durch einen
elektrischen Schlag, wenn z.B. die Außenhülle der Zuleitung beschädigt ist und das
Gehäuse berührt.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 12 von 28
Downloaded from www.Manualslib.com
Slim-Line
DVD-ROM
(Option)
freier Slot COM
Karten bis 200 mm (Optional)
Einbaulänge
free Slot
cards useable
up to 200 mm
installation depth
Audio
DVI
Fire Wire USB LAN COM1
IEEE1394 Mouse/
Keyboard
manuals search engine

3.3 Connections and power supply

Example A15-DITX-EP
Spannungsver-
sorgungseingang
Power Input
Different connections depends
on technical equipment!
PS2
Connections:
Entry
PE ground must be connected! There is mortal danger by an electrical impact, if the outer
hull of the inlet is damaged e.g. and affects the housing.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
3.5" Slot An-/Aus- freier Slot
Taster Karten bis 200 mm
On-/Off Switch Einbaulänge
button
free Slot
cards useable
up to 200 mm
installation depth
Fire Wire
IEEE1394
24 VDC, Optionally 90-260 VAC
Slim-Line
DVD-ROM
(Option)
COM
(Optional)
Audio
DVI
USB LAN COM1 PS2
Mouse/
Keyboard
Seite 13 von 28
