3.8 KNX/EIB-Schnittstelle
Anwendung
Die Schaltung dient der Herstellung einer bidirektionalen
Datenverbindung zwischen dem ambiento und dem Instal-
lationsbus EIB/KNX. Der USB-Anschluss ist vom EIB/KNX
Bus galvanisch getrennt. Die Schaltung ist kompatibel mit
dem KNX Medium TP1 (EIB), die Firmware unterstützt das
Protokoll EMI1.

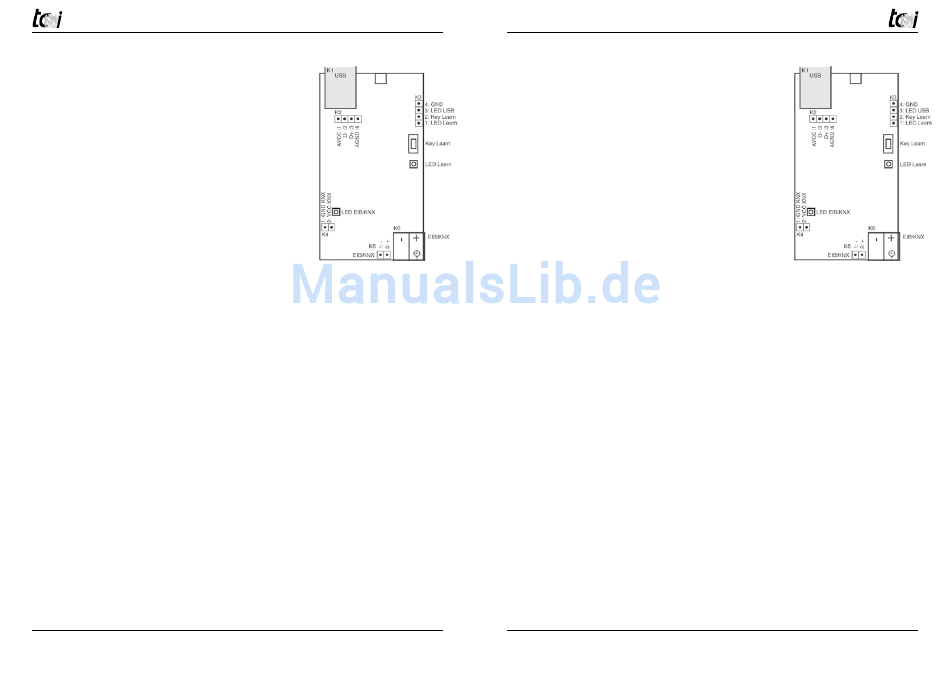

Anschlussbelegung
USB-Buchse (K1):
Anschluss von USB-Stecker (B-Serie)
USB-Anschluss (K2)
1: AVCC Versorgung USB +5V
2: D- Datenleitung USB
3: D+ Datenleitung USB
4: AGND Masse USB
Anzeige/Steuerung Lernmodus, Anzeige Zustand USB-Bus/Controller (K3)
1: LED Lern-Modus
Anschluss für externe Lern-LED gegen Masse, Vorwiderstand (2,2
kOhm) auf Platine bestückt, gleiche Funktion wie Lern-LED auf
Platine
2: Taster Lern-Modus
Anschluss für externen Lern-Taster gegen Masse, kein Pull-Up-
Widerstand erforderlich, identische Funktion wie Lern-Taster auf Platine
3: LED USB
Anschluss für externe LED zur Anzeige des USB-Zustands
LED Dauerlicht: USB-Spannung liegt an, keine Kommunikation;
LED flackert: Kommunikation über USB findet statt;
LED aus: keine Versorgung über USB-Bus, Controller läuft nicht
4: GND
Masse Controller
Anschluss Zustandsanzeige
1: GND KNX Masse EIB/KNX-Bus
EIB/KNX-Bus (K4)
2: LED KNX Anschluss für externe LED zur Anzeige der Busspan-
nung
LED ein: Spannung des EIB/KNX-Busses liegt an;
LED aus: EIB/KNX-Bus nicht angeschlossen;
Anschluss EIB/KNX-Bus
Anschluss über Standard-Steckverbinder, Rastermaß 2,54 mm
klein (K5)
1: - Masse EIB/KNX-Bus
2: + Versorgung / Kommunikation EIB/KNX-Bus
Anschluss EIB/KNX-Bus
Anschluss über Verbinder EIB/KNX (Typ 5.1, Wago)
groß (K6)
1: - Masse EIB/KNX-Bus
2: + Versorgung / Kommunikation EIB/KNX-Bus
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 26 von 40
3.8 KNX/EIB Interface
Use
This board is used to establish a connection between
ambiento and the EIB/KNX installation bus. The USB connec-
tor has a galvanic separation from the EIB/KNX bus. The cir-
cuit is compatible with KNX medium TP1 (EIB), the firmware
supports protocol EMI1.
Connector pin assignment
USB jack (K1):
Connection of USB plug (B series)
USB connector (K2)
1: AVCC supply USB +5V
2: D- data line USB
3: D+ data line USB
4: AGND ground USB
Connector LEDs and learning button (K3)
1: LED learning mode
Connection of external learning LED to ground, multiplier (2,2 kOhm)
equipped onboard. Identical function as learning LED onboard
2: Button for learning mode
Connection of external learning button to ground. No pull up resistor
required. Identical function as learning button onboard
3: LED USB
Connection of external LED for signalling state of USB
LED steady light: USB supply is present, no communication;
LED flickers: Communication over USB;
LED off: Supply failed over USB, controller is not operating
4: GND
Ground USB controller
Connector state indicator
1: GND KNX Ground EIB/KNX bus
EIB/KNX bus (K4)
2: LED KNX Connection of external LED for signalling the state of
the EIB/KNX bus voltage
LED on: Voltage over EIB/KNX is present;
LED off: EIB/KNX bus is not connected
Anschluss EIB/KNX bus
Standard connector, grid dimension 2,54 mm
small (K5)
1: - Ground EIB/KNX bus
2: + Supply / communication EIB/KNX bus
Anschluss EIB/KNX bus
Connector EIB/KNX (Type 5.1, Wago)
large (K6)
· 1: - Ground EIB/KNX bus
· 2: + Supply / communication EIB/KNX bus
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 27 von 40
