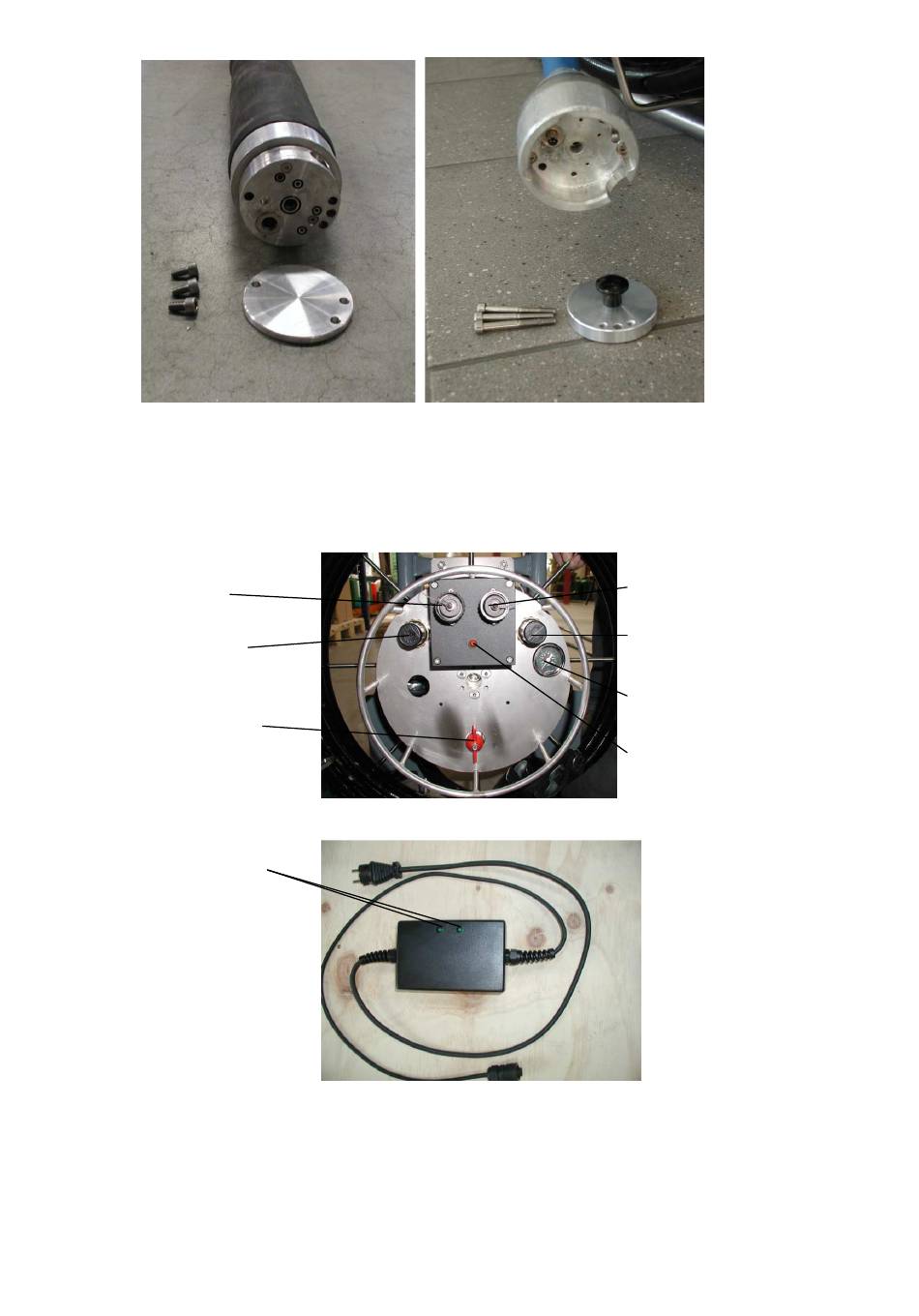

Abschrauben der Abdeckplatten von der Kupplung des Fräsantriebes (3 Schrauben
M5x16) und der des Schlauchpaketes (3 Schrauben M5x45)
-
Zusammenstecken und Verschrauben von Fräsantrieb mit Schlauchpaket mit den 3
Schrauben M5x45 von der Befestigung der Abdeckplatte am Schlauchpaket
-
Prüfen des erforderlichen Fräswerkzeuges auf Unwucht (z.B. fehlende Schneiden;
wenn in Ordnung Fräswerkzeug ggf. anschrauben (siehe Fräswerkzeug wechseln)
-
Anschluss des Bedienteiles an die Trommel
Anschluss für
Bedienteil
Druckminderer
Verspannblase
Luftabsperrhahn
-
Anschluss des Netzteiles an die Trommel
2 LED zur
Netzteilüber-
wachung
-
Anschluss des Netzteils an die Stromversorgung; beide LED (grün) am Netzteil müssen
leuchten; ansonsten Baugruppe Netzteil defekt (Austausch erforderlich)
-
mit dem Anschluss des Netzteiles Beginn der Drucküberwachung des Fräsantriebes
(nach ca. 10 Sekunden muss die rote LED auf dem Klemmkasten der Trommel 2x
blinken; blinkt die LED öfter und wiederholt sich das Blinken etwa alle 30 Sekunden,
ist der Stickstoffdruck zu hoch oder zu niedrig - Wartung erforderlich; siehe Punkt
Drucküberwachung unter Punkt Wartung und Instandhaltung)
7
Anschluss für
Netzteil
Druckminderer
Hubantrieb
Manometer
Hubantrieb
Drucküberwa-
chung (rote
LED)
