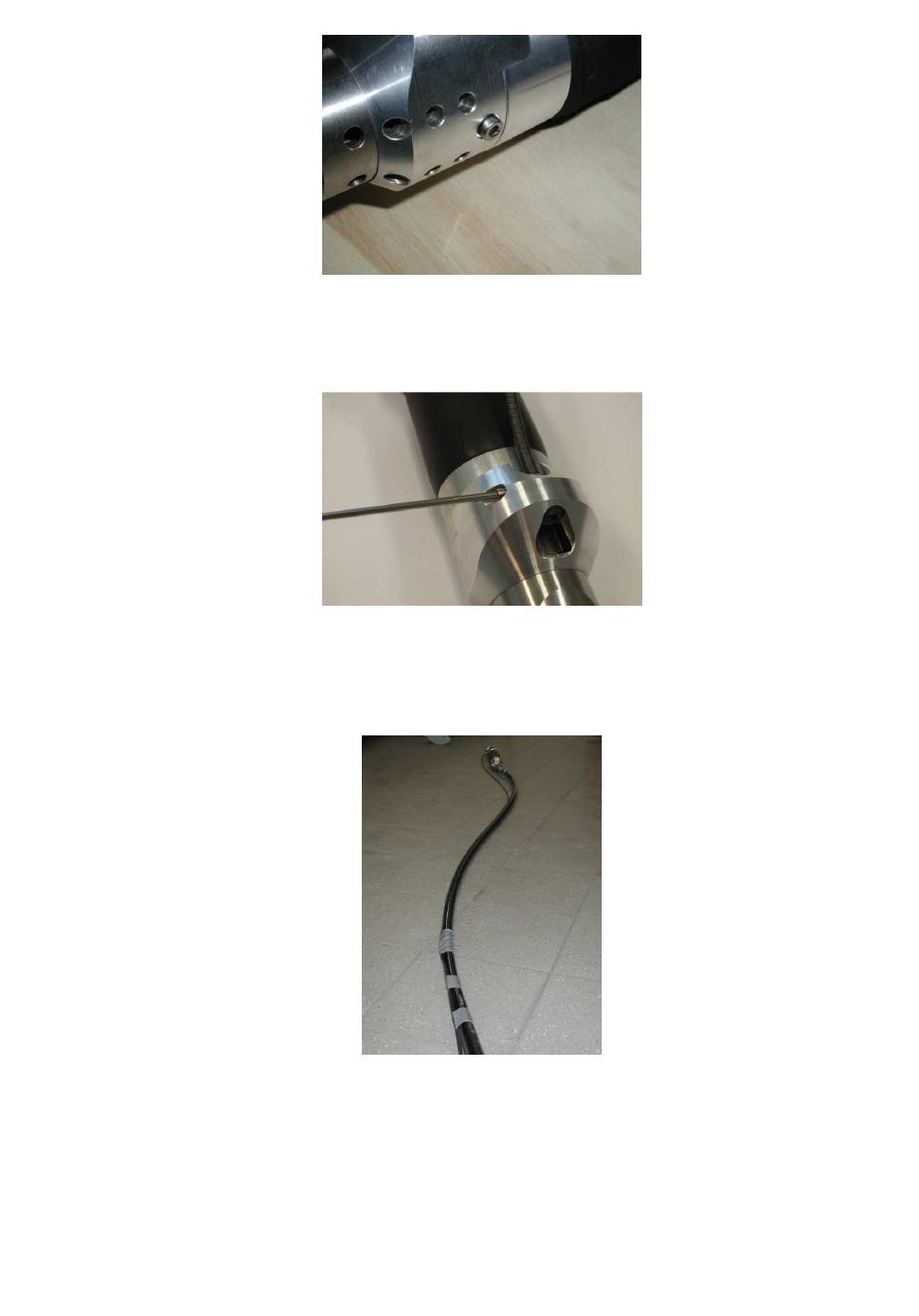

beide Schrauben zunächst leicht eindrehen, danach festziehen;
Kamera in Betrieb nehmen (siehe Bedienanweisung der Kamera); Kamera nach vorn
schieben, durch Drehen der Kamera Bild so ausrichten, dass untere Längsseite des
Bildes auch nach unten zum Fräswerkzeug zeigt und mit Stiftschraube M5x10 sichern;
Um Kamerabeschädigungen zu vermeiden, muss das Kamerakabel am Medienschlauch
mit Klebeband befestigt werden. Dazu den Fräskopf mittig zwischen linken und rechten
Anschlag drehen. Kamerakabel dann ca. 3 m von der Kamera entfernt in fluchtender
Position zur Kameraaufnahme (ohne Verdrehungen und in gleicher Linie) 3-fach
befestigen.
1.3
Bedienung beim Arbeiten
-
Fräsantrieb vorsichtig ins Rohr einsetzen und Fräsantrieb mit Schlauch und ggf.
Röhrenaal zum Einsatzort schieben; beim Durchschieben von Bögen mittels Joystick
Fräskopf in Krümmungsrichtung des Bogens eindrehen und danach Hub auslenken,
damit die Bögen ohne Gewaltanwendung durchfahren werden können; bei neuen
Rohrleitungen ggf. Fräsroboter mit Gleitmittel (z.B. Prima Gleitmittel für
10
