4.2.2.5 Fräsantrieb tauschen

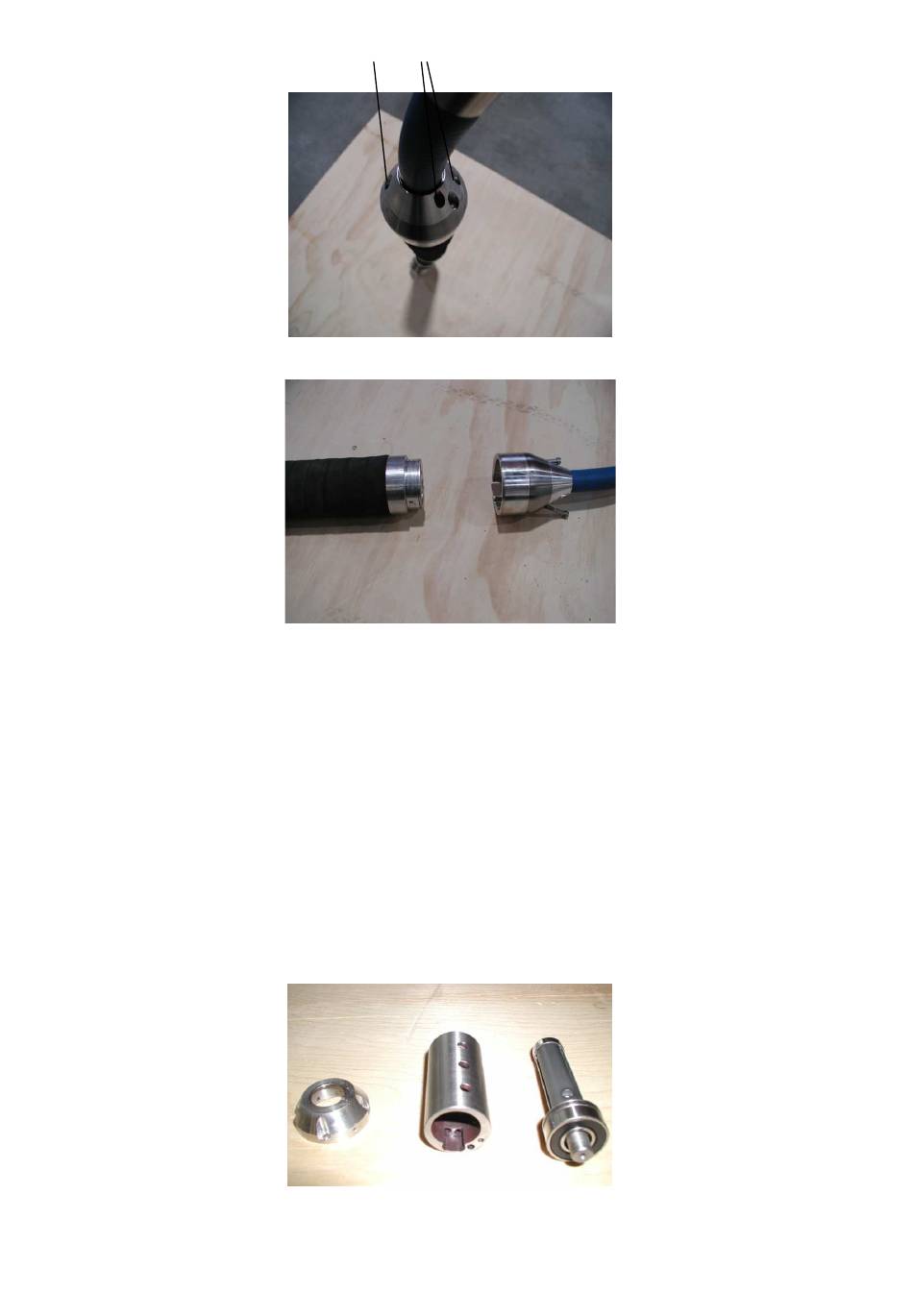

Fräsantrieb abnehmen! Dazu die drei Schrauben M5x45 am Kupplungsteil des Schlauchpaketes
entfernen!
Fräsantrieb abziehen!
Schutzkappen montieren!
Fräsmotor ausbauen (siehe Fräsmotor tauschen)! Fräsmotor gehört nicht zur Baugruppe
Fräsantrieb, sondern ist eine separate Baugruppe!
Fräsantrieb tauschen und in umgekehrter Reihenfolge wieder zusammenbauen! Beim
Zusammenbauen prüfen, dass die drei Dichtungsringe im Kupplungsteil des Fräsantriebes korrekt
sitzen!
4.2.2.6 Fräsmotor tauschen
Fräswerkzeug abnehmen (siehe Fräswerkzeug wechseln)! 4 Innensechskantschrauben M3 am
Fräsmotordeckel lösen und Luftmotor herausziehen! Lamellen entnehmen! Zylinder
herausziehen!
Achtung
beim
zurückschicken
(Tauschen):
Fräswerkzeug,
Lamellen
und
Innensechskantschrauben sind nicht Bestandteil der Tauschbaugruppe! Ggf. vorübergehend im
Zubehörkoffer verstauen! Ggf. Lamellen, Schrauben oder Fräswerkzeuge mit separater
Ersatzteilbestellung bestellen!
