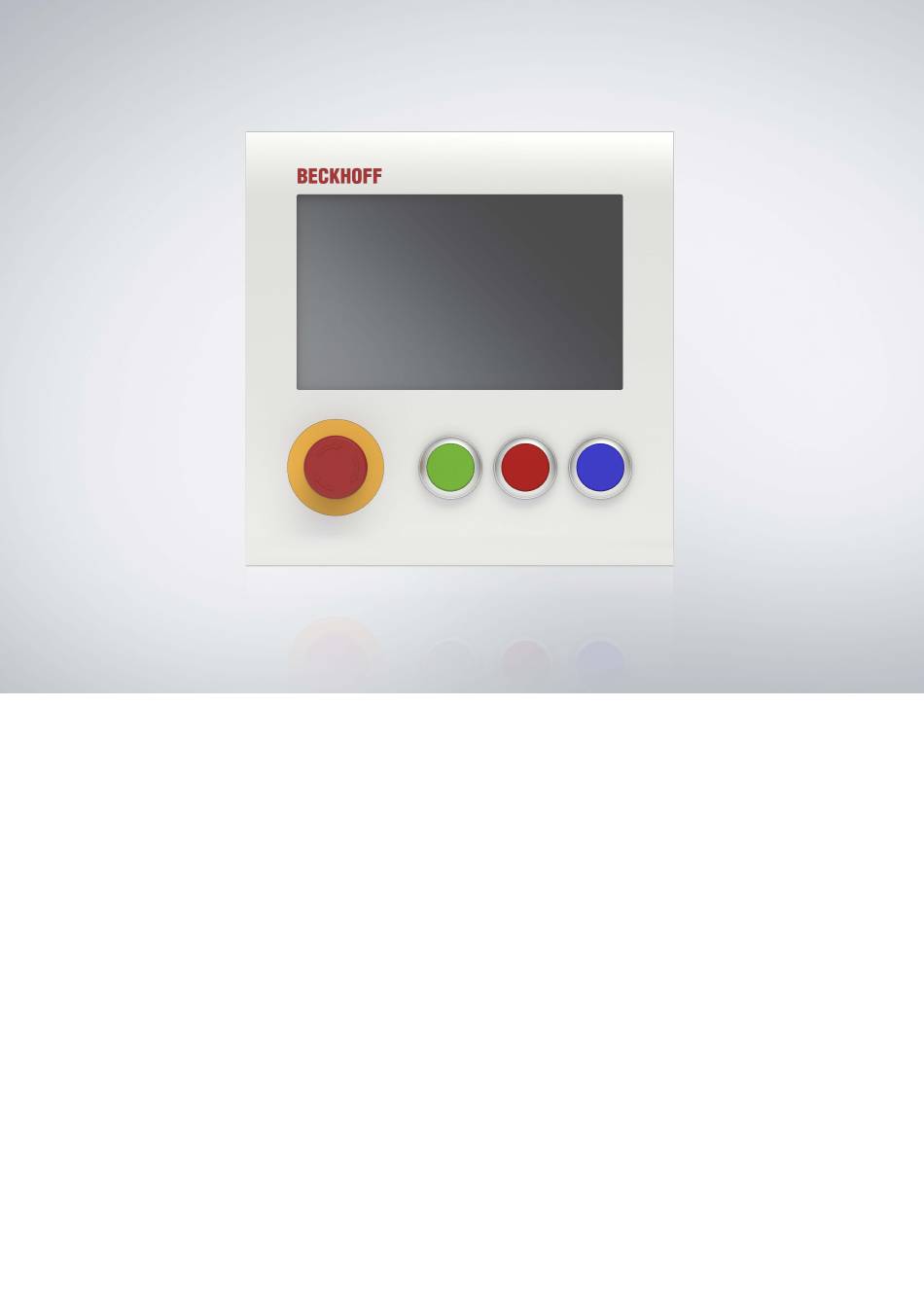

- Seite 1 Installations- und Betriebsanleitung | DE Tastererweiterung für 7-Zoll-"Economy"- Einbau-Panel C9900-G070 und C9900-G071 28.06.2023 | Version: 1.1...
-
Seite 3: Inhaltsverzeichnis
Montage Einlegeschilder ......................... 17 Montage Steckverbindersystem Wago picoMax® ................ 18 5 TwinCAT System Manager ........................ 19 6 Maßzeichnung ............................ 20 Maßzeichnung CP6x06 mit C9900-G070 oder C9900-G071............ 20 7 Technische Daten ........................... 22 8 Support und Service .......................... 23 Tastererweiterung für 7-Zoll-"Economy"- Version: 1.1... - Seite 4 Inhaltsverzeichnis Version: 1.1 Tastererweiterung für 7-Zoll-"Economy"- Einbau-Panel...
-
Seite 5: Vorwort
EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Zu Ihrer Sicherheit
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Hinweise Zur Informationssicherheit
Vorwort Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -
Seite 8: Transport Und Auspacken
4. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Support und Service) Version: 1.1 Tastererweiterung für 7-Zoll-"Economy"-... -
Seite 9: Produktbeschreibung
Für alle Control-Panel und Panel-PCs der „Economy“-Familie in den Größen 7 Zoll (CP6606, CP6706 und CP6906) kann die Tastererweiterung ab Werk bestellt werden. C9900-G070 (USB Variante) Die Betätigung von Not-Halt und Tastern wird via USB an die Steuerung übertragen und kann mit TwinCAT ausgelesen werden. - Seite 10 Produktbeschreibung Standardgemäß werden die Tasten mit grünen, roten und blauen Tasterkappen ausgeliefert. Sind an den Tastern andere Farben gewünscht, können Tasterkappen zur Nachrüstung bestellt werden (siehe Kapitel Zubehör [} 16]). Unter der Bezeichnung C9900-Z260 wird zudem ein Beschriftungsbogen mit 54 vorgestanzten Labels zur Einlage in die Taster angeboten.
-
Seite 11: Optionen
Produktbeschreibung Optionen Optionen Beschreibung C9900-G070 Tastererweiterung für CP6x06 mit horizontalem 7-Zoll-Display • Tastererweiterung unten • 3 Leuchtmeldetaster Fabrikat RAFI, Baureihe RAFIX 22FS+, rund, 30 mm • 1 Not-Halt-Taster Fabrikat RAFI, Baureihe RAFIX 22FS+ • Einlegeschilder für die Tasterkappen zur individuellen Beschriftung jedes Tasters op- tional bestellbar •... -
Seite 12: Bestimmungsgemäße Verwendung
Explosionsgefahr Die Einbau-Panel dürfen nicht im Explosionsgefährdeten Bereich eingesetzt werden. Zugang zu den Anschlüssen Die Anschlüsse der Tastererweiterung für die Nutzung durch den Kunden, befinden sich unten am Gehäuse. 3.4.1 Anschlüsse C9900-G070 (Wago 6pol) (Wago 4pol) 3.4.1.1 Schaltplan C9900-G070 Abb. 1: C9900-G070 Version: 1.1... - Seite 13 Produktbeschreibung 3.4.1.2 Beschreibung der Anschlüsse C9900-G070 Steckerleiste Klemmstelle Beschreibung X1.1 Schließer Not-Halt X1.2 Schließer Not-Halt X1.3 Schließer Not-Halt X1.4 Schließer Not-Halt Steckerleiste Klemmstelle Beschreibung X2.1 Schließer S4 blau X2.2 Schließer S4 blau X2.3 Öffner S3 rot X2.4 Öffner S3 rot X2.5 Schließer S2 grün...
-
Seite 14: Anschlüsse C9900-G071
Produktbeschreibung 3.4.2 Anschlüsse C9900-G071 (Wago 6pol) (Wago 12pol) (Wago 4pol) 3.4.2.1 Schaltplan C9900-G071 Abb. 2: C9900-G071 Version: 1.1 Tastererweiterung für 7-Zoll-"Economy"- Einbau-Panel... - Seite 15 Produktbeschreibung 3.4.2.2 Beschreibung der Anschlüsse C9900-G071 Steckerleiste Klemmstelle Beschreibung X1.1 Schließer Not-Halt X1.2 Schließer Not-Halt X1.3 Schließer Not-Halt X1.4 Schließer Not-Halt Steckerleiste Klemmstelle Beschreibung X2.1 Schließer S4 blau X2.2 Schließer S4 blau X2.3 Öffner S3 rot X2.4 Öffner S3 rot X2.5 Schließer S2 grün X2.6 Schließer S2 grün Steckerleiste...
-
Seite 16: Zubehör
Produktbeschreibung Zubehör 3.5.1 Tasterkappen und Beschriftungsschilder Optionen Beschreibung C9900-Z255 Tasterkappe blau zur individuellen Bestückung einer Tastererweiterung C9900-G0xx- Fabrikat Rafi, Baureihe FS+, Durchmesser: 22,3 mm- 5 Stück C9900-Z256 Tasterkappe gelb zur individuellen Bestückung einer Tastererweiterung C9900-G0xx- Fabrikat Rafi, Baureihe FS+, Durchmesser: 22,3 mm- 5 Stück C9900-Z257 Tasterkappe grün zur individuellen Bestückung einer Tastererweiterung C9900-G0xx- Fabrikat Rafi, Baureihe FS+, Durchmesser: 22,3 mm- 5 Stück... -
Seite 17: Montage
Montage Montage Montage Einlegeschilder Die unter der Bezeichnung C9900-Z260 angebotenen Sichteinlagen für den Drucktaster der Tastererweiterung können durch einen herkömmlichen Officedrucker bedruckt und anschließend in die Tastererweiterung eingelegt werden. Tastererweiterung für 7-Zoll-"Economy"- Version: 1.1 Einbau-Panel... -
Seite 18: Montage Steckverbindersystem Wago Picomax
Montage Montage Steckverbindersystem Wago picoMax® Gesteckte Verbindung besteht aus Stiftleiste und Federleiste mit Griffplatte und Entriegelungsschieber Trennen der Steckverbindung mit Entriegelungsschieber. 1. Durch Herunterdrücken des Entriegelungsschie- bers an der Griffplatte wird die Verriegelung (Rast- lasche) geöffnet. 2. Federleiste mit Griffplatte aus der Stiftleiste her- ausziehen. -
Seite 19: Twincat System Manager
TwinCAT System Manager TwinCAT System Manager Bevor die Tastererweiterung in Betrieb genommen werden kann, muss diese erst im TwinCAT System Manager angelegt werden. Wie folgt gehen Sie vor: 1. Klicken Sie oben im Menü auf File > New > Projekt und stellen Sie ein neues TwinCAT XAE Projekt. 2. -
Seite 20: Maßzeichnung
Maßzeichnung Maßzeichnung Maßzeichnung CP6x06 mit C9900-G070 oder C9900-G071 Abb. 3: Außenabmessung Version: 1.1 Tastererweiterung für 7-Zoll-"Economy"- Einbau-Panel... - Seite 21 Maßzeichnung Abb. 4: Einbaumaß Tastererweiterung für 7-Zoll-"Economy"- Version: 1.1 Einbau-Panel...
-
Seite 22: Technische Daten
Technische Daten Technische Daten HINWEIS Explosionsgefahr! Die Einbau-Panel mit Tastererweiterung dürfen nicht im explosionsgefährdeten Bereich eingesetzt werden! Produktbezeichnung C9900-G070/-G071 Betriebstemperatur 0…55 °C Erschütterungsfestigkeit EN 60068-2-6: 10 bis 58 Hz: 0,035 mm 58 bis 500 Hz: 0,5 G (~ 5m/s²) (Vibration sinusförmig) Erschütterungsfestigkeit (Schock) -
Seite 23: Support Und Service
Die Downloads sind in verschiedenen Formaten erhältlich. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unserer Internetseite: www.beckhoff.com... - Seite 25 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
