Produktbeschreibung

3.1 Produktübersicht

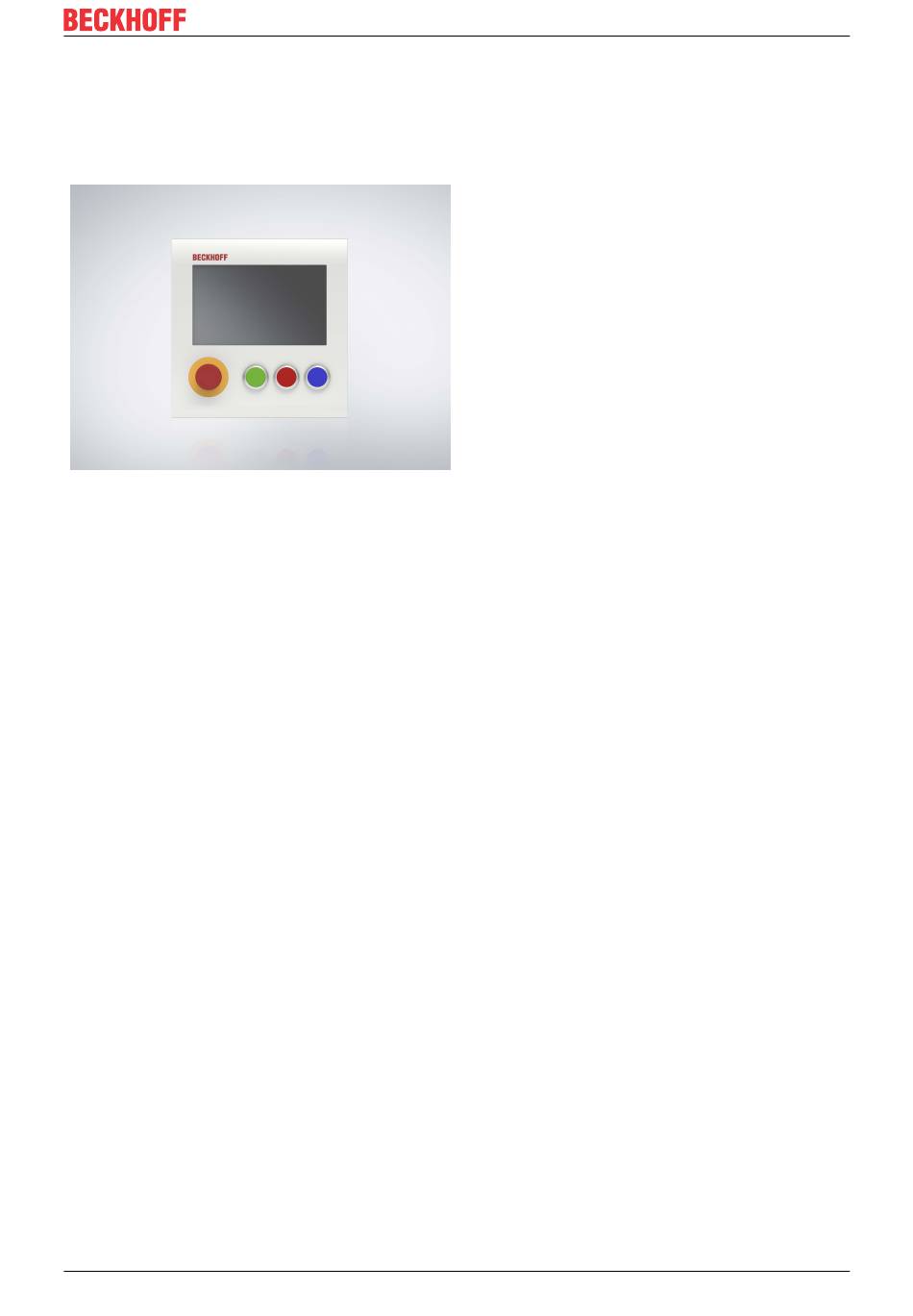

CP6x06
Mit den Tastererweiterungen C9900-G07x werden die „Economy"-Einbau-Panel-PCs und – Control-Panel
um einen Not-Halt-Taster und drei Leuchtdrucktaster ergänzt.
Für alle Control-Panel und Panel-PCs der „Economy"-Familie in den Größen 7 Zoll (CP6606, CP6706 und
CP6906) kann die Tastererweiterung ab Werk bestellt werden.
C9900-G070 (USB Variante)
Die Betätigung von Not-Halt und Tastern wird via USB an die Steuerung übertragen und kann mit TwinCAT
ausgelesen werden. Zudem besteht die Möglichkeit für den Kunden die Signale für zusätzliche Zwecke zu
nutzen.
• Der Not-Halt S1 hat zwei Öffner und einen Schließer. Der Schließerkontakt arbeitet impulsgebend und
stellt keinen Dauerkontakt her. Das Signal des Schließers wird an die Steuerung übertragen, die zwei
Öffner können durch den Kunden genutzt werden.
• Die Taster S2 (grün) und S4 (blau) betätigten je zwei Schließer, von denen je ein Schließer an die
Steuerung übertragen wird und je ein Schließer als potentialfreier Kontakt für die Verwendung durch
den Kunden zur Verfügung steht.
• Der Taster S3 (rot) betätigt einen Öffner und einen Schließer, der Schließer wird an die Steuerung
übertragen und der Öffner steht als potentialfreier Kontakt für die Verwendung durch den Kunden zur
Verfügung.
• Die Leuchtmelder werden ausschließlich über USB angesteuert.
• Alle Klemmleisten sind steckbar ausgeführt.
C9900-G071 (Festverdrahtete Variante)
Die Betätigung von Not-Halt und Tastern werden ausschließlich über die Klemmleiste abgefragt.
• Der Not-Halt S1 betätigt zwei Öffner.
• Die Taster S2 (grün) und S4 (blau) betätigen je zwei Schließer.
• Der Taster S3 (rot) betätigt zwei Öffner.
• Die Leuchtmelder können über die Klemmleiste angesteuert werden. In diesem Fall wird eine
zusätzliche 24 V
DC
• Alle Klemmleisten sind steckbar ausgeführt.
Tastererweiterung für 7-Zoll-"Economy"-
Einbau-Panel
Spannungsversorgung an der Klemmleiste X3.1 und X3.2 benötigt.
