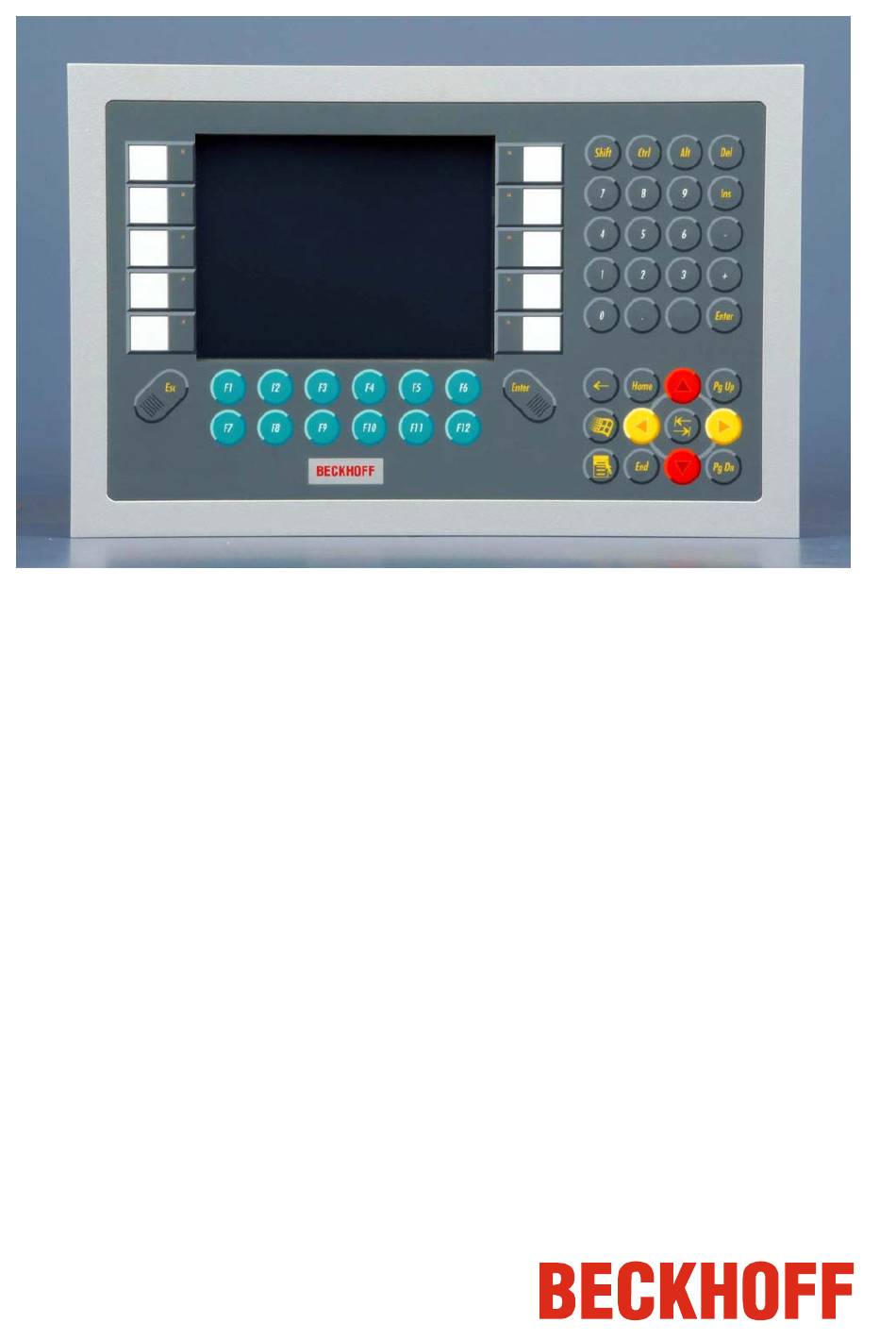

- Seite 1 Installations- und Betriebsanleitung für Einbau-Control-Panel CP66xx Version: 1.3 Datum: 04.12.2009...
-
Seite 2: Inhaltsverzeichnis
Wartung und Instandhaltung Reinigung des Control-Panels Batterie des Motherboards austauschen Wartung Notfallmaßnahmen Außerbetriebnahme Entsorgung Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support Firmenzentrale Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice CP66xx... -
Seite 3: Allgemeine Hinweise
Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. -
Seite 4: Grundlegende Sicherheitsmaßnahmen
Allgemeine Hinweise Grundlegende Sicherheitsmaßnahmen Alle Anlagenteile abschalten, dann den Feldbus abkoppeln Vor dem Öffnen des Control-Panel-Gehäuses und immer, wenn das Control-Panel nicht für Steuerungszwecke eingesetzt wird, beispielsweise Achtung während der Funktionsprüfung nach einer Reparatur, müssen zuerst alle Anlagenteile abgeschaltet und danach das Control-Panel von der Anlage abgekoppelt werden. -
Seite 5: Sorgfaltspflicht Des Betreibers
Allgemeine Hinweise Sorgfaltspflicht des Betreibers Der Betreiber muss sicherstellen, dass • das Control-Panel nur bestimmungsgemäß verwendet wird (vgl. hierzu Kapitel Produktbeschreibung). • das Control-Panel nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort des Control-Panels zur Verfügung steht. -
Seite 6: Produktbeschreibung

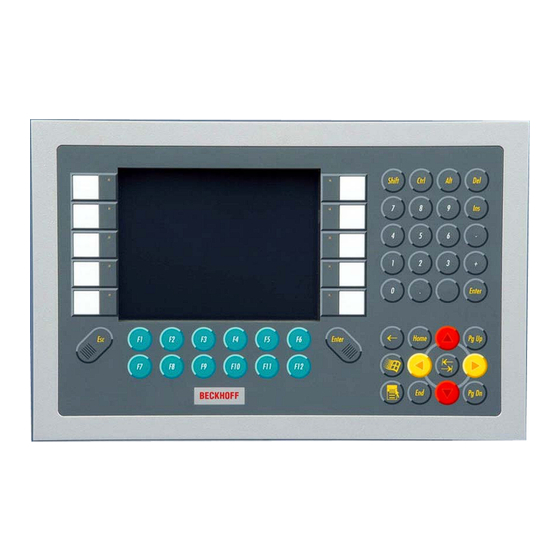

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Das Control-Panel CP66xx ist für den industriellen Einsatz in der Maschinen- und Anlagentechnik konzipiert. In einem Stahlblech-Gehäuse mit Aluminium-Front sind ein TFT-Display, Touch Screen/ Pad (optional) und eine PC-Tastatur (optional) aufgebaut. Der Einbau erfolgt in die Front von Schaltschränken. -
Seite 7: Steckerbeschreibung
Produktbeschreibung X107 Funktion Power Buchse 5-pol RM3.50 Sw Schraubkl. BL3.5/180F (WEIDMÜLLER 1615810000) 24 V DC Versorgungsspannung Steckerbeschreibung Serielle Schnittstelle X102 Das Control-Panel verfügt über eine serielle Schnittstelle COM1 (X 102) Serielle Schnittstelle COM1 vom Typ RS232 zum Anschluss von seriellen Peripheriegeräten. USB-Schnittstellen X103 Die USB-Schnittstelle (X 103) (Stecker-Typ A) dient dem Anschluss von... -
Seite 8: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CP66xx... -
Seite 9: Montage
Installationsanleitung Montage Einbaumaße Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung Achtung erfolgen. Alle Maßangaben in mm. Control-Panel CP6607 mit 5,7“ Display Rückansicht mit Ansicht von vorne Einbauausschnitt Setenansicht Ansicht von hinten CP66xx... - Seite 10 Installationsanleitung Einbaulage beachten Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung Achtung erfolgen. Alle Maßangaben in mm. Control-Panel CP66xx Ansicht von unten Seitenansicht Ansicht von hinten Abmessungen CP660x CP6609 6,5“-Display CP6601 12“-Display CP6602 15“-Display CP6603 19“-Display Abmessungen CP661x 6,5“-Display 272,3 258,3...
-
Seite 11: Befestigung Des Control-Panels
Installationsanleitung Befestigung des Control-Panels Den Tabellen entnehmen Sie die Ausschnittgröße für das Control-Panel. Befestigung des Control- Panels mit Klemmhebeln Klemmhebel Klemmhebel lösen, Setzen Sie das Control-Panel in den Ausschnitt. Lösen Sie die Klemmhebel mit einem 2,5 mm Innensechskantschlüssel. herausklappen Klappen Sie die Klemmhebel um 90° zur Seite. -
Seite 12: Montage Des Versorgungskabels
Installationsanleitung Montage des Versorgungskabels Verdrahtung Montieren Sie das Kabel für die Stromversorgung des Industrie-PCs mit dem mitgelieferten Material zur Steckermontage. Material zur Steckermontage Material zur Steckermontage Steckerleiste 5-polig Zugentlastungsgehäuse mit Kabelbinder Steckermontage Leitungsquerschnitt Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm aufnehmen. -
Seite 13: Control-Panel Anschließen
Installationsanleitung Control-Panel anschließen Explosionsgefahr! Die Verbindungen am Control-Panel dürfen niemals im GEFAHR explosionsgefährdeten Bereich verbunden oder getrennt werden! Stromversorgungsstecker Der Stromversorgungsstecker des Industrie-PCs muss gezogen sein! Achtung Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. -
Seite 14: Betriebsanleitung
Betriebsanleitung Betriebsanleitung Lesen Sie auch das Kapitel Allgemeine Hinweise. Funktionsbeschreibung Einschalten Das Control-Panel hat keinen eigenen Netzschalter. Beim Einschalten des PCs wird auch das Control-Panel gestartet. Ausschalten Steuerungssoftware, wie sie typischerweise auf Industrie-PCs eingesetzt wird, ermöglicht es, allen Benutzern verschiedene Rechte zuzuteilen. Ein Benutzer, der die Software nicht beenden darf, darf auch nicht den Industrie-PC abschalten, weil durch Abschalten bei laufender Software Daten auf der Festplatte verloren gehen können. -
Seite 15: Tastaturcodes
Betriebsanleitung Tastaturcodes Typabhängige Das Control-Panel kann, je nach Typ, auch mit weniger Tasten Tastenanzahl ausgestattet sein, als hier aufgeführt werden. Der Cursor ist das blinkende Zeichen, welches die Stelle markiert, an der Bedienung das nächste einzugebende Zeichen angezeigt wird. Der Cursor wird auch Einfügemarke genannt. - Seite 16 Betriebsanleitung Alle anderen Tasten bringen das auf den Tasten abgedruckten Zeichen an der Cursorposition auf das Display. Die Bedeutung der Funktionstasten F1 bis F10 wird von der Software bestimmt und am unteren Rand des Displays angezeigt. Die Funktion der Sondertasten oberhalb des Displays wird ebenfalls von Einschub Einschub Einschub...
-
Seite 17: Wartung Und Instandhaltung
Batterieherstellers erfolgen. Wartung Das Control-Panel ist wartungsfrei. Das Control-Panel kann nicht vom Anwender geöffnet werden Bei technischen Fragen wenden Sie sich bitte an den Beckhoff Service. Hinweis Notfallmaßnahmen Im Fall eines Brandes ist das Control-Panel mit Pulver oder Stickstoff zu löschen. -
Seite 18: Hilfe Bei Störungen
Kabel für die nach Starten des Industrie-PCs Industrie-PCs Stromversorgung prüfen Kabel nicht angeschlossen 1. Kabel richtig anschließen. 2. Beckhoff Service anrufen Der Industrie-PC bootet nicht Festplatte beschädigt (z.B. durch 1. booten mit Bootdiskette vollständig Abschalten bei laufender Software) 2. starten von SCANDISK Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen... -
Seite 19: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... -
Seite 20: Anhang
Anhang Anhang Technische Daten Maße Abmessungen (B x H x T): siehe Kapitel Einbaumaße. Einsatz im explosions- Die Control-Panel dürfen nicht im explosionsgefährdeten Bereich gefährdeten Bereich eingesetzt werden. Während des Betriebs müssen folgende Bedingungen eingehalten werden: Umgebungsbedingungen Umgebungstemperatur: 0 bis 55°C Luftfeuchtigkeit: Maximal 95% nicht kondensierend Erschütterungsfestigkeit...
