Daten zur Schornsteinberechnung nach EN 13384-1 finden Sie im entsprechenden technischen Datenblatt
Brandschutz der Decke und des Fußbodens:
Die Decken ohne ausreichende Querverteilung (z.B. Holzdecken) müssen auf der Stelle, wo
der Kamineinsatz aufgestellt wurde, mit einer zusätzlichen, 6 cm dicken, zuverlässigen
Betonplatte und mit einer 6 cm dicken Wärmedämmschicht geschützt werden. Wir empfehlen
Ihnen, sich mit einem Bauingenier zu beraten. Wenn der Fußboden ausreichende
Querverteilung hat, reicht die 6 cm dicke Wärmedämmschicht.
Fußboden vor dem Kamineinsatz
Der Fußboden vor dem Kamineinsatz aus einem brennbaren Stoff muss mit einer ausreichend
dicken Schicht aus einem nicht brennbaren Material geschützt oder ersetzt werden.
Mindestgröße dieser nichtbrennbaren Fläche sind: 800 mm senkrecht zu der Tür und 400mm
gleichlaufend mit der Tür.
1 – Abgasrohr
2 – Kamineinsatz
3 – Feuerraumboden

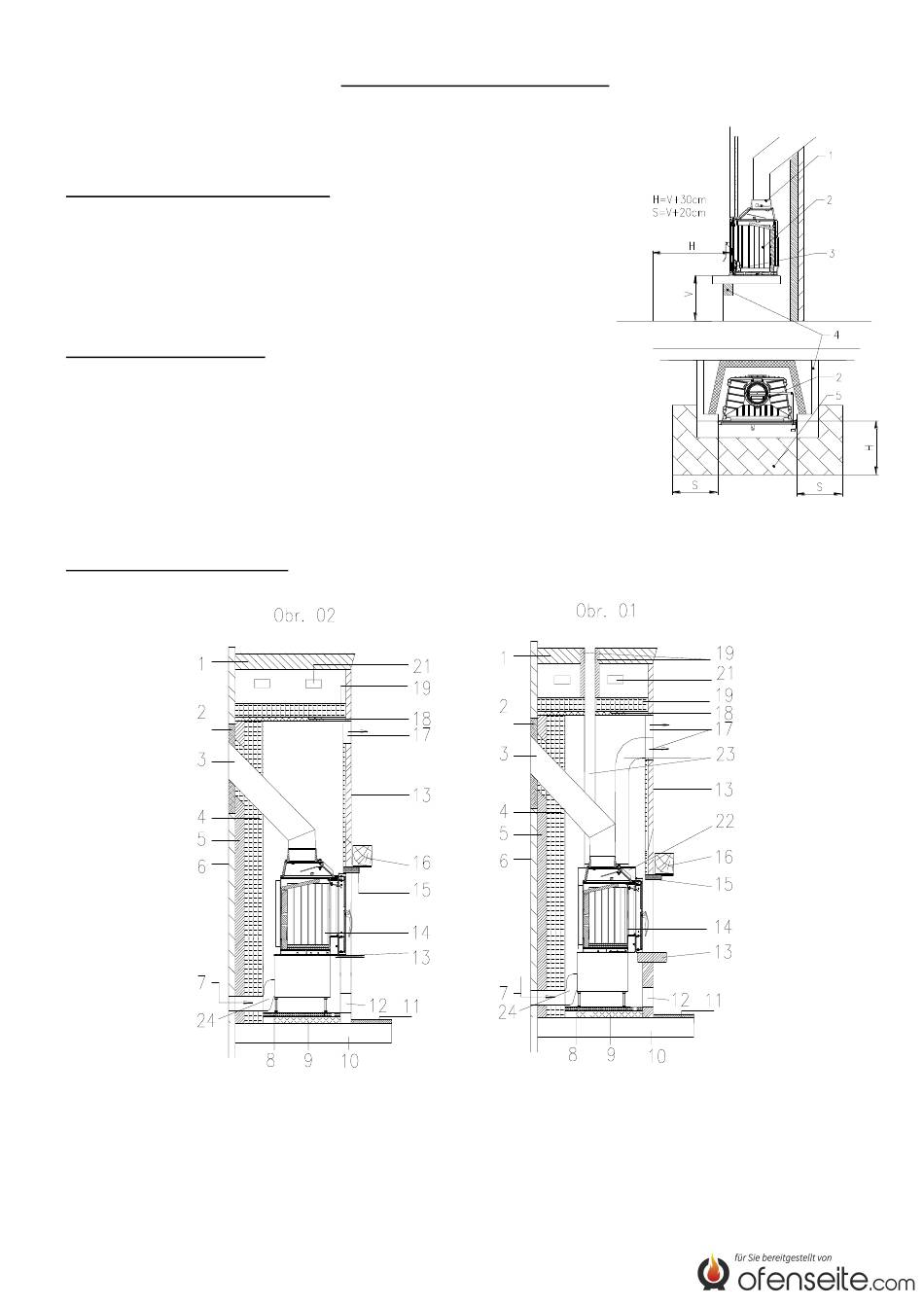

Aufstellungsplan des Kaminensatzes:
Der Kamineinsatz nach EN 13229 ohne Konvektionsluftmantel (Abb.2) und mit einem zusätzlichen Mantel-Verkleidung (Abb.1)
1.
Geschützte Decke aus brennbaren Baustoffen oder als tragendes Bauglied
Ersatzbaustoff: Wärmeschutz
2.
Verbindungsstücke aus Eisenblech
3.
Wärme-Isolationsschicht: Rückwand, Seitenwand, Decke, Konventionsluftrand (siehe Seite 4)
4.
5.
Hintermauerung
________________________________________________________________________________________________________________________________
Firma:
BeF Home, s.r.o.
Vydání: 2
Daten zur Schornsteinberechnung:
4 – Ausmauerung
5 – Fußboden
