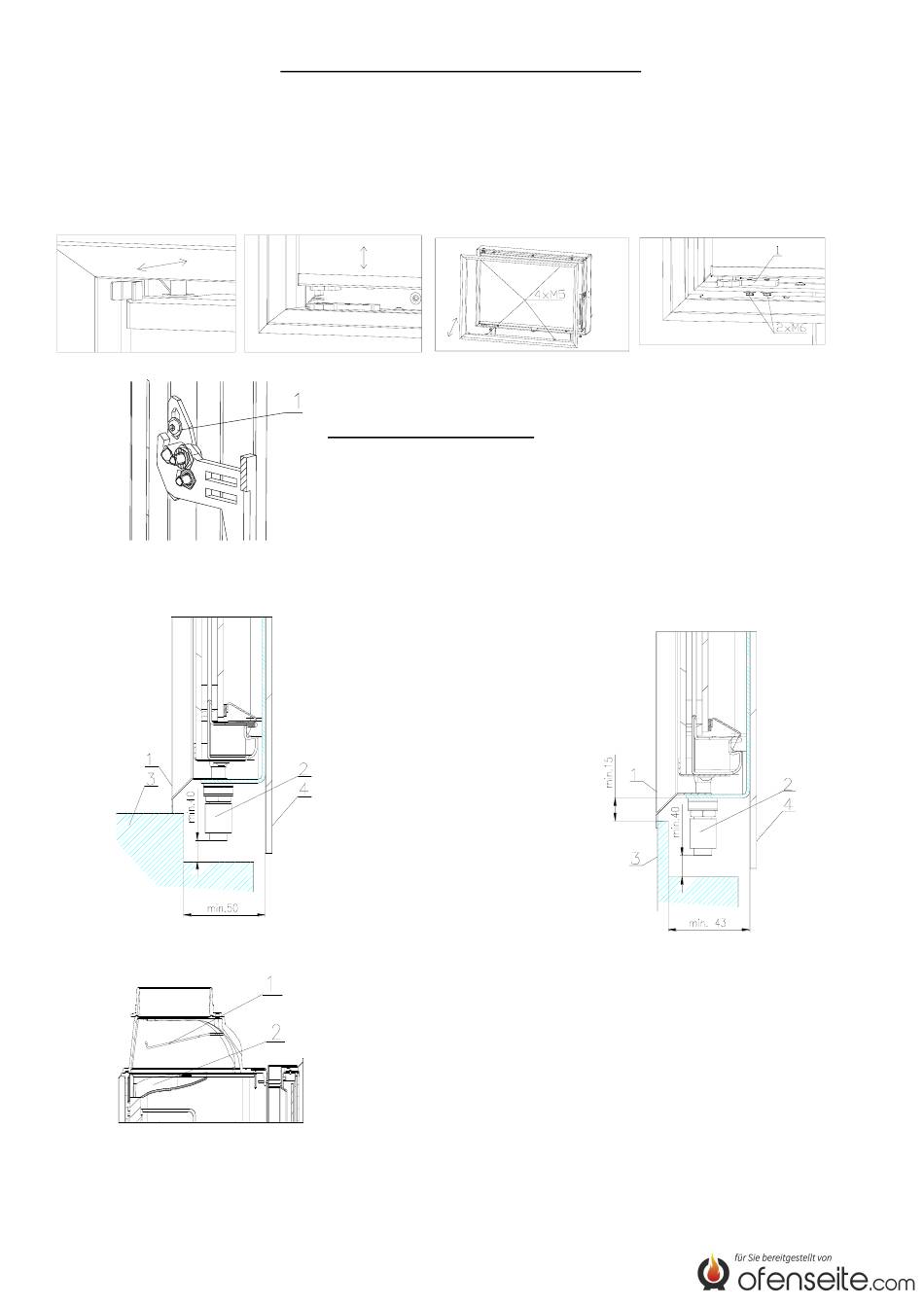

Die Tür des Kamineinsatzes ist möglich für die einfachere Reinigung und Service völlig herauszunehmen. Zuerst ziehen Sie die Sicherung auf
höherem Türboltzen des Türbandes aus (1), um die Tür dann durch ein Anheben aus dem Kamineinsatz herauszunehmen(2) . Um die Tür
einstelen zu können, ist auf dem Kamineinsatz ein steuerbares unteres Türband.
Nach der Demontage des Blendrahmens (3) sind zwei M6 Schrauben auf unterer Rahmenseite (4) zu lösen , danach ist es möglich, das Türband
in die gewünschte Lage zu schieben. Um einen einfachen Zugang zu den Schrauben zu sichern, ist es nötig, eine Fuge zwischen der Umkleidung
und Rahmunterseite zu lassen (nach Abbildung Nr. 7). Diese Fuge ist auch für die nachträgliche Demontage des Türkontaktes nötig
1
Ummauerung mit Sims
________________________________________________________________________________________________________________________________
Firma: BeF Home, s.r.o.
Vydání: 18
Einstellung der Tür und ihr Aushängen für die Pflege:
2
Einstellung des Türanschlages:
Mit Hilfe von zwei Schrauben M5(pos.1) ist es möglich die Lage der Aufhängung der Tür zu
ändern. Damit kann man die Stärke des Anschlages zu vergrößern oder zu vermindern. Dies
kann man z.B. bei dem Austausch der Dichtung ausnutzen.
7
1 – Blendrahmen, 2 – Endschalter,
3 – Ummauerung, 4 – Kamineinsatz
Deflektorenlage
1 – Blechdeflektor
2 – Carcondeflektor
Strana 10 (celkem 11)
3
4
Flache Wand
Platí od: 19. 4. 2011
