Montage des F-Steckers

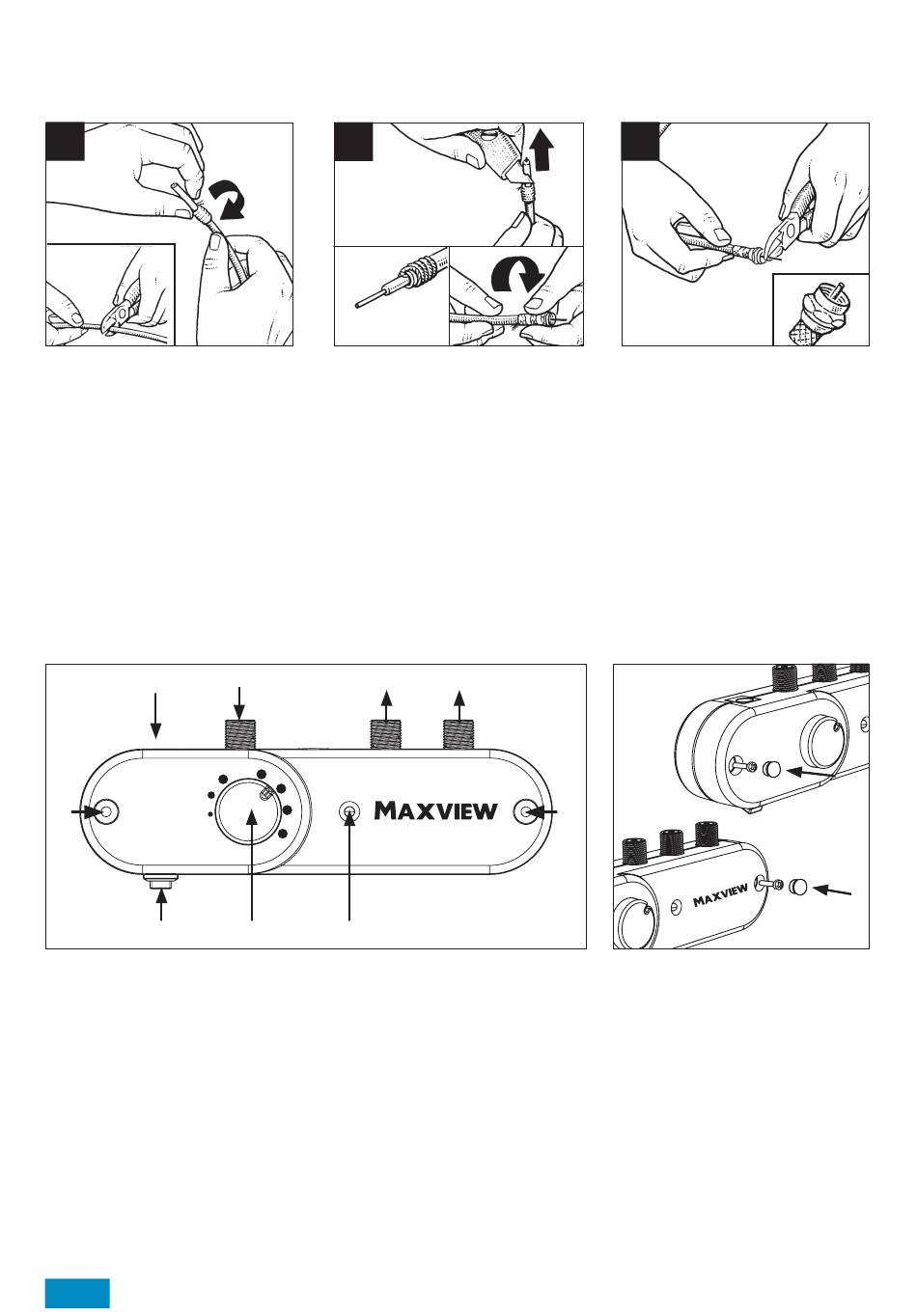

Wenn Sie das Koaxial-Kabel kürzen möchten gehen Sie wie folgt vor:
1
Schneiden Sie das Koaxial-Kabel
entsprechend der benötigten
Länge ab. Trennen Sie 12 mm der
Außenisolierung ab, dass das
Abschirmgitter frei liegt.
Zwirbeln Sie das Abschirmgitter
zusammen und legen es nach
hinten.
Bedienung des regalbaren Signalverstärkers
A
12/24V
C
I
B
Inbetriebnahme und Bedienung
A. 12/24V Anschlussbuchse
B. An/Aus Schalter
C. Öffnungen für
Wandbefestigung
Bedienung
1. Verstärker mit der 12/24V Stromquelle verbinden. Verstärker einschalten,
wenn die rote LED (H) leuchtet ist der Verstärker betriebsbereit.
2. Signalkontroll-Regler (G) im Uhrzeigersinn drehen um die Verstärkung
zu erhöhen.
Stromquellen
- 12/24V (12/24V Anschlusskabel mit Sicherung im Lieferumfang enthalten.)
- 12/24/230V Netztrafo je nach Ausführung
10
2
Schneiden Sie nun die Alufolie ab
die sich unter dem Abschirmgitter
befand. Nun schneiden Sie die
Innere-Isolierung ca. 2 mm vor
dem Abschirmgitter ab. Beachten
Sie, dass weder die Alufolie noch
das Abschirmgitter mit dem
Inneren Draht in Verbindung
kommt. Drehen Sie nun den
F-Stecker auf das zurückgestülpte
Drahtgeflecht, bis der Stecker an
die Innere Isolierung anstößt.
D
E
IN
OUT
G H
D. Antennen-Eingang
E. TV/Radio Ausgang 1
F. TV/Radio Ausgang 2
F
F
OUT
C
C
Montage-Option
G. Signalkontroll Der Verstärker kann an senkrechten
Regler Flächen mit den beiden
H. LED mitgelieferten Schrauben befestigt
werden.
Achtung
Bevor Sie die Schrauben eindrehen,
vergewissern Sie sich bitte, dass
keine Stromleitung an dieser Stelle
verläuft.
3
Schneiden Sie nun aus dem
F-Stecker hervorragenden Draht
ca. 3 mm vor der Überwurfmutter
des F-Steckers ab.
