1
Y
X

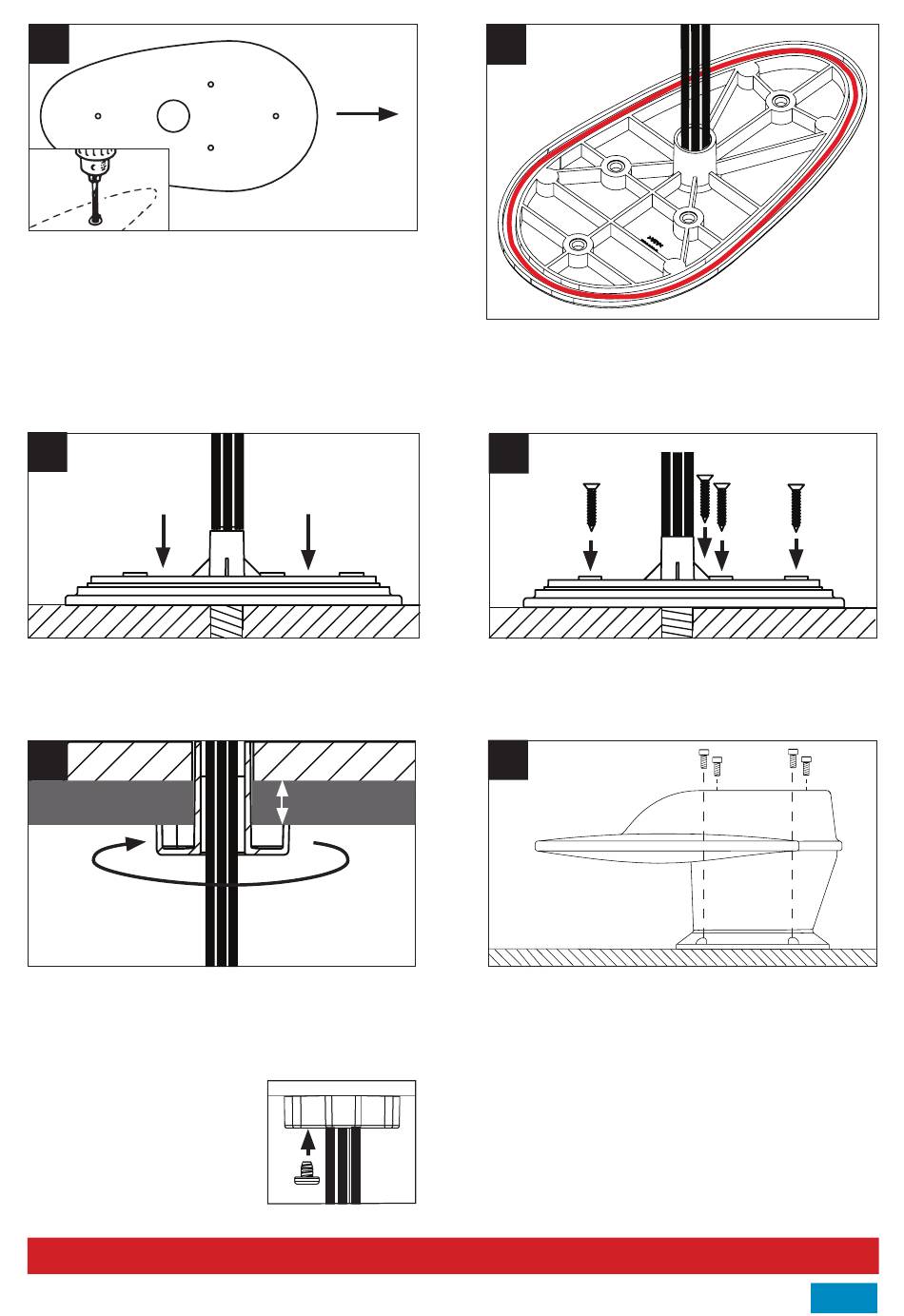

Wählen Sie einen Standort und vergewissern Sie sich,
dass die Montagefläche eben und frei von Hindernis-
sen ist. Verwenden Sie die mitgelieferte Schablone
und bohren Sie 5 x 2 mm große Löcher.
Verwenden Sie die Bohrung (Y) als Pilotbohrung um
die Bohrung auf 25mm zu vergrößern. Säubern Sie das
Loch und achten Sie darauf, dass der Montagefuß frei
von Schmutz und Bohrrückständen ist.
3
Positionieren Sie den Montagefuß und drücken Sie
ihn fest nach unten.
5
Wenn die Dachstärke zwischen 19 und 40 mm
liegt, können Sie die Hohlschraube in den
Montagefuß einschrauben um die Bohrung im
Inneren des Fahrzeugs abzudecken.
Hinweis: Die Hohlschraube
muss auf die Dachstärke
angepasst werden.
Drehen Sie die Hohlschraube
entgegen dem Uhrzeigersinn
fest. Die Montage ist somit
abgeschlossen.
! Lassen Sie den Kleber entsprechend den Herstellerangaben vor Fahrtantritt ausreichend aushärten.
X = 2mm
Y = 25mm
X
X
nach
X
vorne
19-40mm
2
Dichtmittel großzügig auf den Dichtungskanal
auftragen. Vergewissern Sie sich, dass die Wulst
eine einheitliche Größe hat und keine Lücken
aufweist.
4
OPTIONAL - Für eine optimale sichere Montage
können Sie zusätzlich die 4 mitgelieferten
Dachbefestigungsschrauben verwenden.
6
Montage des Antennenkopfs
Platzieren Sie den Antennenkopf auf dem
Montagefuß und befestigen Sie diesen mit den 4
Inbusschrauben.
Wir empfehlen die Inbusschrauben mit 3,5 Nm
anzuziehen.
7
