Mise en service

Voir détails techniques en annexe

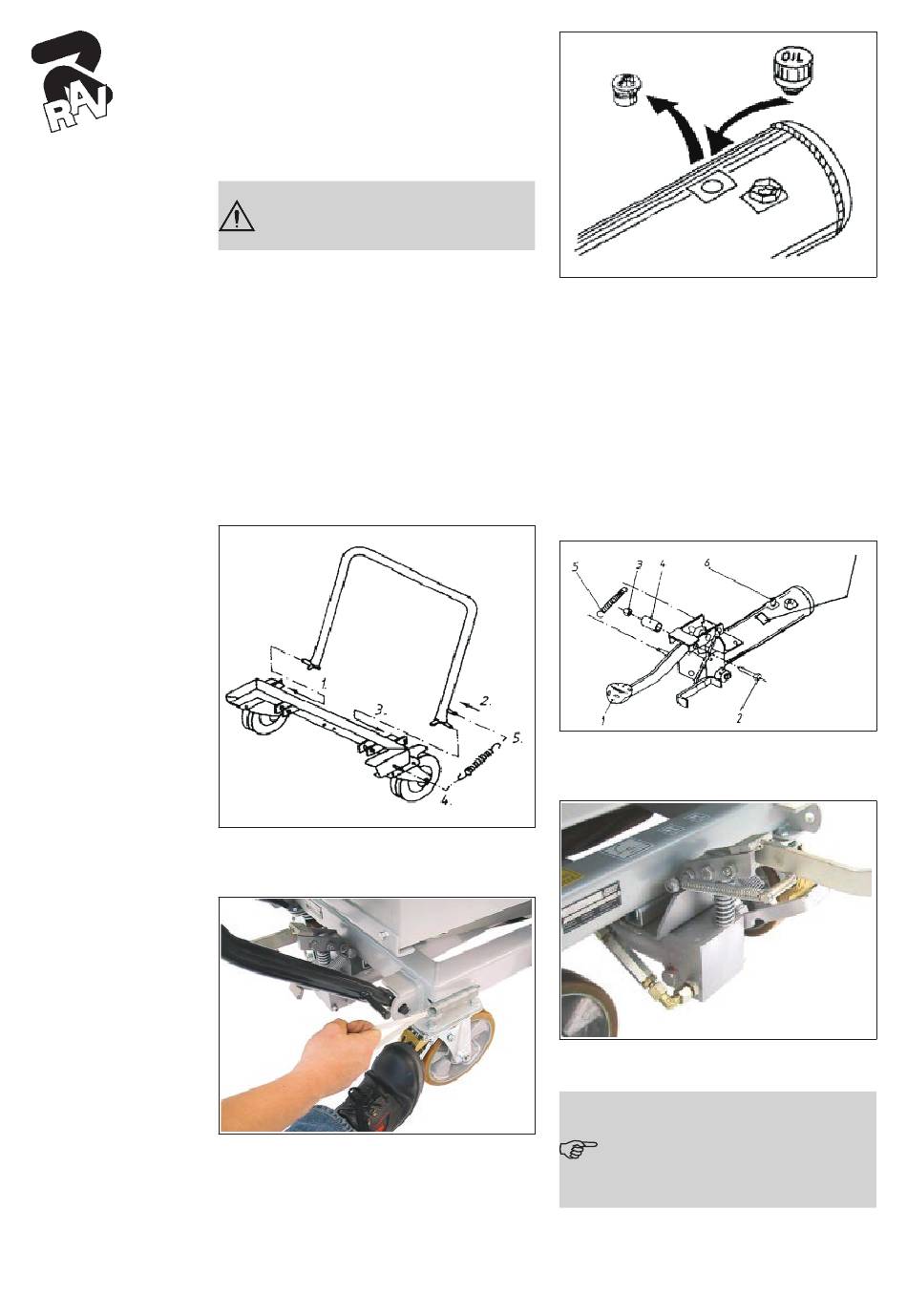

3.1 Montage

Prudence
Portez des gants de protection
pour le montage des ressorts.
• Actionnez les dispositifs de blocage des
roues.
• Montez la barre de poussée et le ressort
selon l'illustration. Utiliser, pour ce faire,
le ruban de frettage fourni, conformé-
ment à la Fig. 5.
• Protéger les pivots du timon d'attelage,
aux deux extrémités, à l'aide des caches
de protection fournis.
Fig. 4:
Fig. 5:
• Montez les pièces livrées dans le pa-
quet séparé selon illustration.
• Echangez la vis située du réservoir
d'huile contre la vis de purge orange.
KT100_KT100XT_(0970M00100)_R1_UN_00
Fig. 6:
Ledit paquet séparé contient :
• Pos. 1-La pompe à pédale
• Pos. 2-Vis à 6 pans
• Pos. 3-Boulon à 6 pans
• Pos. 4-Douille
• Pos. 5-Ressort de traction (Ø 15 x 87
mm ).
• Pos. 6-Vis de purge orange 3/8"
Barre de
poussée
Fig. 7:
Ressort
Fig. 8:
Avez-vous déjà lu et compris
le mode d'emploi ( surtout les
prescriptions de sécurité ) ?
Dans l'affirmative, vous osez
utiliser l'appareil.
