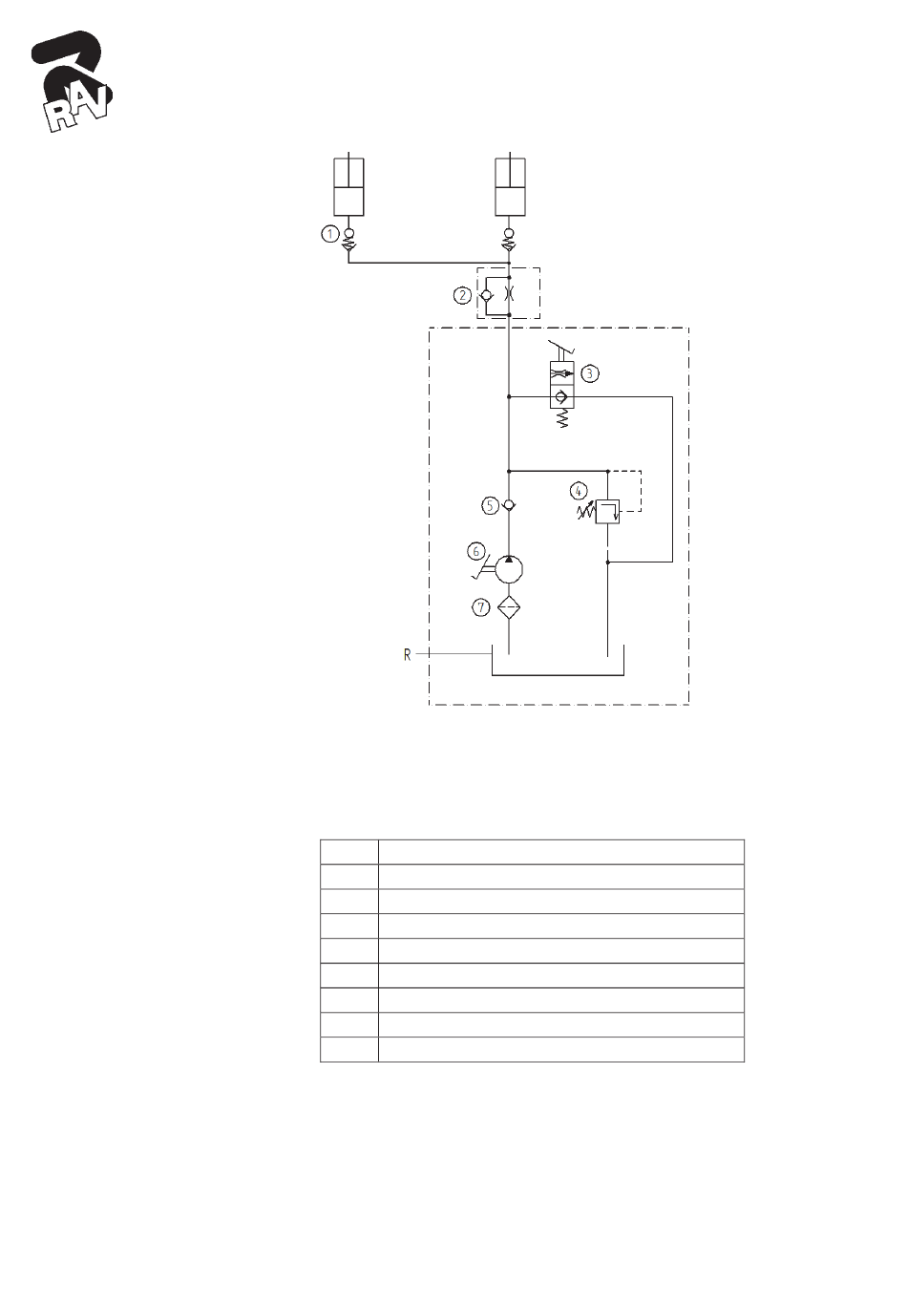

Schema idraulico
Individuazione
1 Protezione antirottura del tubo
2 Valvola del freno di abbassamento
3 valvola di scarico
4 Valvola di sfogo
5 Valvola di sfogo
6 pompa a pedale
7 filtri
R Vite di scarico dell'olio
KT100_KT100XT_(0970M00100)_R1_UN_00
23
