Betriebsanleitung
ITA-T1S

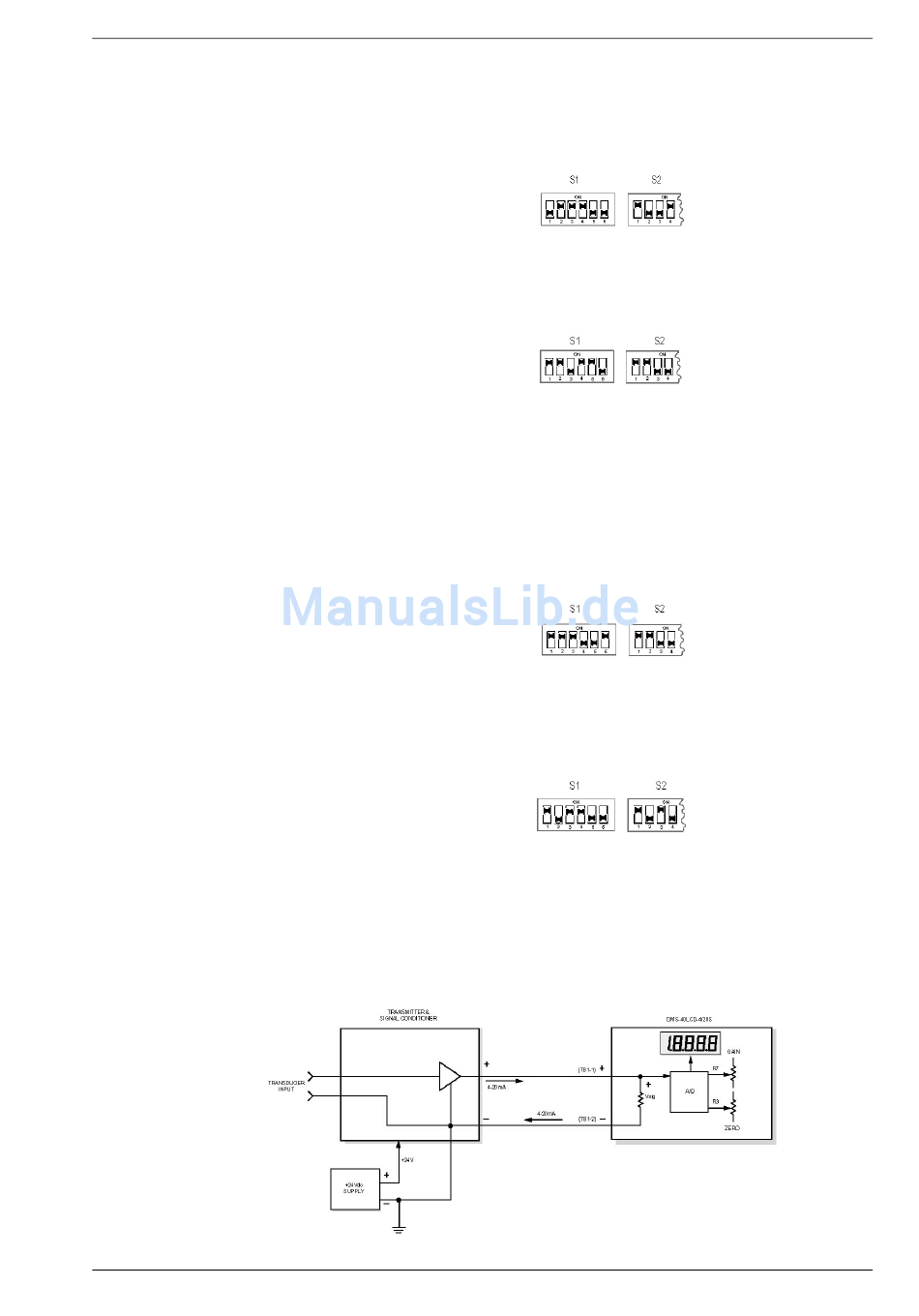

Beispiele
Die unten aufgeführten Beispiele zeigen einige typische Anzeigerkonfigurationen.
Bitte denken Sie daran, dass R3 und R7 in ihre Ausgangsposition (vollständig im
Uhrzeigersinn gedreht) gestellt werden müssen bevor eine Kalibrierung durchgeführt
werden kann.
i) gewünschte Anzeige:
4mA = "0.000"
20mA = "3.000"
Verwenden Sie die DIP-Schalter- Einstellung Nr. 3 (s. Tabelle 1) und stellen Sie den
Dezimalpunkt ein, indem Sie SW4 (Schalter S2) auf "ON". Legen Sie 4mA am
Eingang an und drehen Sie R3, bis "0.000" in der Anzeige erscheint. Legen Sie
20mA am Eingang an und justieren R7 bis "3.000" in der Anzeige erscheint.
ii) gewünschte Anzeige:
4mA = "0000"
20mA = "8600"
Verwenden Sie die DIP-Schalter-Einstellung Nr. 11. Legen Sie 4mA an und
justieren Sie R3, bis in der Anzeige "0000" erscheint. Legen Sie 20mA an und
justieren Sie R7, bis in der Anzeige "8600" erscheint. Wenn das max.
Transmitterausgangssignal niedriger als 20 mA ist, kann es möglich sein, dass R7
nicht justiert werden kann, um eine Anzeige von "8600" mit Schalter-Einstellung Nr.
11 zu realisieren. Sollte dies zutreffen, wählen Sie bitte Schalterstellung Nr. 12 und
rekalibrieren Sie R3 und R7, um die Anzeige "0000" und "8600" zu realisieren. Bitte
beachten Sie, dass bei dieser Anzeige kein Dezimalpunkt erforderlich ist. Setzen Sie
deshalb SW3, SW4, SW5 und SW6 (Schalter S2) auf „OFF" (nach unten).
iii) gewünschte Anzeige:
4mA = "0000"
20mA = "10000"
Verwenden Sie DIP-Schalter-Einstellung Nr. 13. Legen Sie 4mA an und justieren
R3, bis in der Anzeige "0000" erscheint. Legen Sie 20mA an und justieren R7, bis in
der Anzeige "10000" erscheint. Für diese Display-Anzeige ist keine Dezimalpunkt-
Anzeige erforderlich. Stellen Sie SW3, SW4, SW5 und SW6 (Schalters S2) auf
"OFF" (nach unten).
iv) gewünschte Anzeige:
4mA = "0000"
20mA = "0.2500"
Dieses Beispiel ist nicht so geradlinig wie die drei vorangegangenen Beispiele.
Beachte, dass 12 mA genau 50% zwischen 4 mA und 20 mA. Wenn wir annehmen,
dass das mA-Signal 20 mA erreicht, würde die Anzeige 2 x 0,2500 bzw. „.5000"
sein. Wählen Sie aus Tabelle die DIP-Schalter-Einstellung Nr. 7 und stellen Sie den
gewünschten Dezimalpunkt ein (Schalter S2: SW3 auf "ON". Legen Sie 4mA am
Eingang an und justieren R3, bis in der Anzeige ".0000" erscheint. Legen Sie 12mA
an und justieren R7, bis in der Anzeige ".2500" erscheint.
8
