Betriebsanleitung
Funktions-
Die Funktion der Reedkette kann leicht mit Hilfe eines Stabmagneten geprüft
werden. Ist ein R/I- Messumformer angeschlossen, so ist die Reedkette in Zwei-
Überprüfung
Leiter- Verdrahtung anzuschließen. Führt man nun den Stabmagneten außen am
Schutzrohr entlang, so muss das mA- Signal alle 5mm, 10mm bzw. 20mm ansteigen
(innerhalb der bestellten Messlänge siehe Beschreibung oben). Geschieht dies nicht,
so ist zu prüfen, ob der Fehler innerhalb der Reedkette liegt, oder der R/I- Wandler
defekt ist.
Dazu sind die Anschlüsse der Reedkette am Messumformer zu lösen und folgende
Prüfschritte durchzuführen:
1. Messen Sie den Widerstand der Reedkette zwischen „blau" und „gelb"
2. Messen der Widerstandsänderung.
Stellen sich die unter Punkt 1 und 2 beschriebenen Funktionen ein, so kann man
einen Defekt der Reedkette ausschließen.
Dann kann es sich nur noch um eine Fehlfunktion des Transmitters handeln oder
aber Ihre Versorgungsspannung ist zu gering. (8 - 36VDC bzw. 8 –28VDC)
Beachten Sie dabei aber, dass das Schwimmermagnetsystem niemals außerhalb des
Messbereiches der Reedkette sein darf, da es dann zu einem gewollten Fehlersignal
(Strom I > 20mA) kommt.
Montage/
Wartung
Der magnetische Niveaustandmesswertgeber ist geeignet für eine Vielzahl von
Flüssigkeitsmessungen. Befolgen Sie die Anweisungen dieses Dokuments bei der
Spezifikation des Messwertgebers.
1.
2.
Er muss
Messlänge
Messschrit
t
(
(Wert pro Messschritt/4,7/10/20 Ω) betragen. Ist dies nicht der Fall, liegt ein
Leiterbruch vor.
Dazu schließen Sie ein Ohm- Meter zwischen „blau" und „schwarz" an. Wenn
Sie nun einen Stabmagneten an der Reedkette von unten nach oben
entlangführen, so muss der Widerstand alle 5mm, 10mm oder 20mm um ca. 4,7,
10 oder 20 Ω (je nach verwendetem Einzelwiderstand) ansteigen. Schließt man
ein Multimeter zwischen „gelb" und „schwarz" an, so muss man genau das
gegensätzliche Verhalten registrieren.

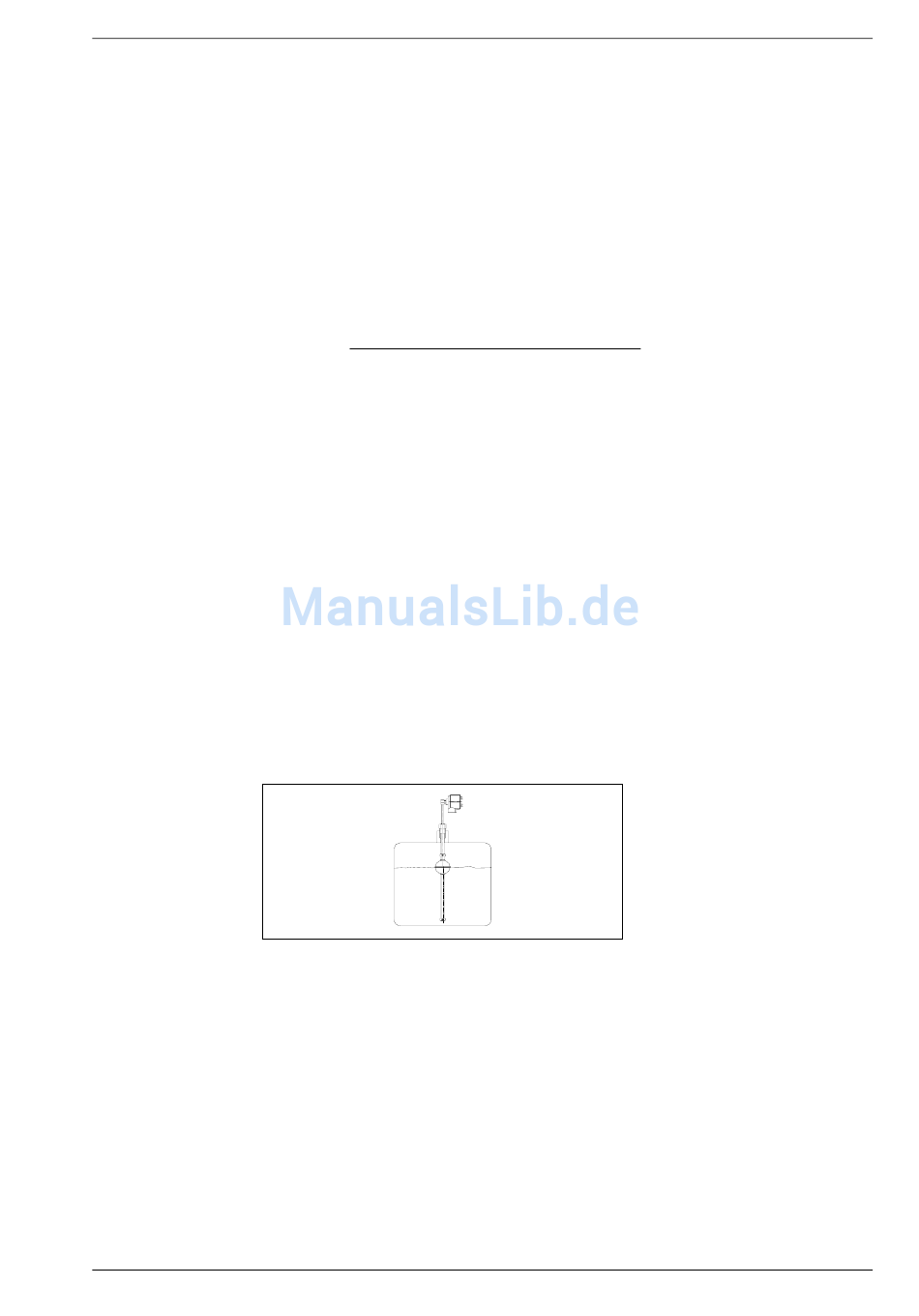

Installation mit Gewindeanschluss.
Um einen dauerhaften und einwandfreien Betrieb zu gewährleisten, muss das
Medium frei von Schwebstoffen sein, die sich an dem Führungsrohr anlagern
können und somit eine ungestörte Bewegung des Schwimmers entlang des
Führungsrohrs verhindern könnten. Die Viskosität des Messmediums muss
kleiner als 100 cP @15°C sein.
Beachten Sie die zulässigen Prozessparameter:
Temperaturbereich
Druckbereich
Messlänge
300 bis 6000 mm.
(
mm
)
Auflösung
/
/ 5
10
/
20
mm
–40°C bis +70°C
<19bar
5
x Einzelwiderstände
)
ITA-T1S
