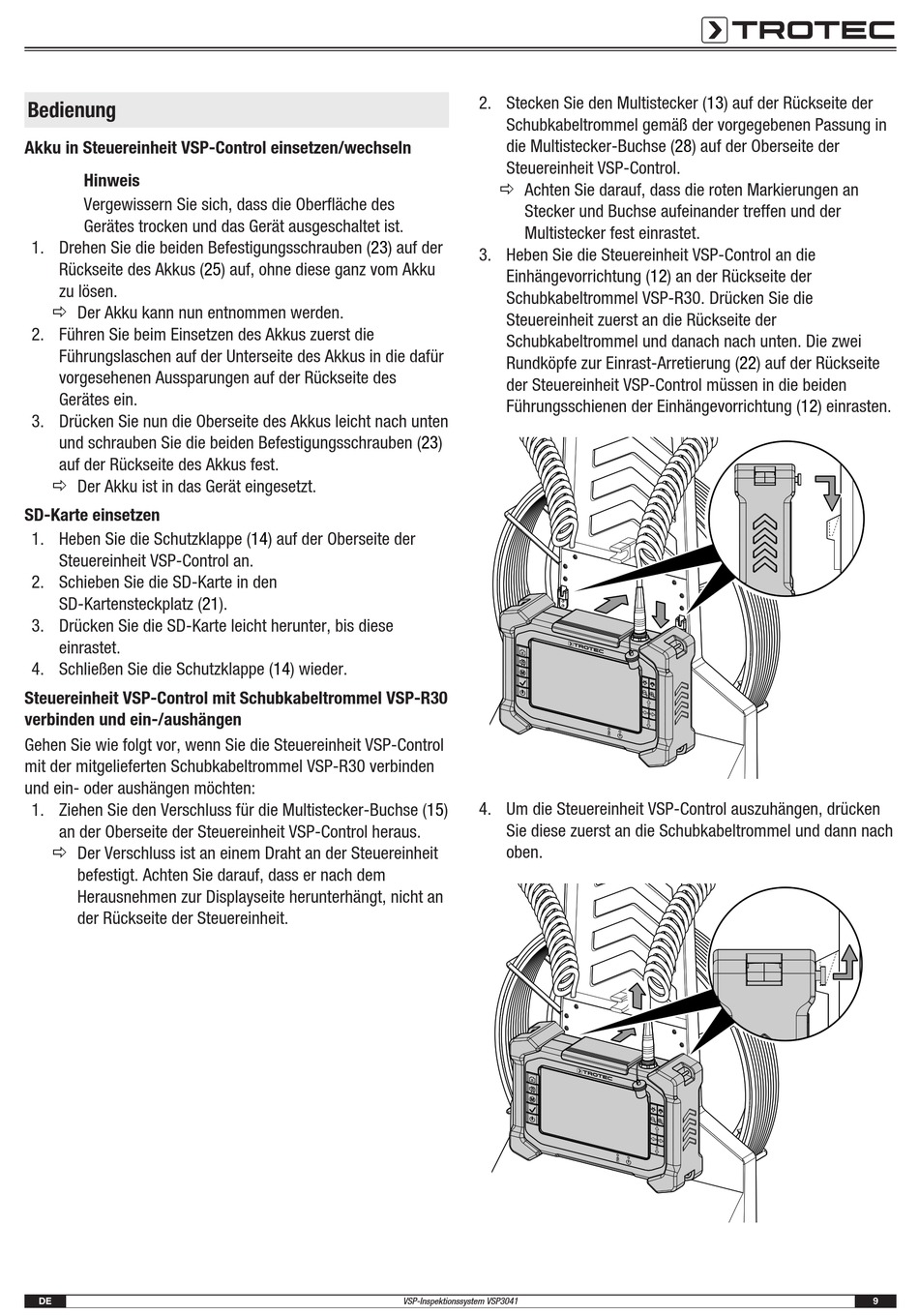

Bedienung

Akku in Steuereinheit VSP-Control einsetzen/wechseln
Hinweis
Vergewissern Sie sich, dass die Oberfläche des
Gerätes trocken und das Gerät ausgeschaltet ist.
1. Drehen Sie die beiden Befestigungsschrauben (23) auf der
Rückseite des Akkus (25) auf, ohne diese ganz vom Akku
zu lösen.
ð Der Akku kann nun entnommen werden.
2. Führen Sie beim Einsetzen des Akkus zuerst die
Führungslaschen auf der Unterseite des Akkus in die dafür
vorgesehenen Aussparungen auf der Rückseite des
Gerätes ein.
3. Drücken Sie nun die Oberseite des Akkus leicht nach unten
und schrauben Sie die beiden Befestigungsschrauben (23)
auf der Rückseite des Akkus fest.
ð Der Akku ist in das Gerät eingesetzt.
SD-Karte einsetzen
1. Heben Sie die Schutzklappe (14) auf der Oberseite der
Steuereinheit VSP-Control an.
2. Schieben Sie die SD-Karte in den
SD-Kartensteckplatz (21).
3. Drücken Sie die SD-Karte leicht herunter, bis diese
einrastet.
4. Schließen Sie die Schutzklappe (14) wieder.
Steuereinheit VSP-Control mit Schubkabeltrommel VSP-R30
verbinden und ein-/aushängen
Gehen Sie wie folgt vor, wenn Sie die Steuereinheit VSP-Control
mit der mitgelieferten Schubkabeltrommel VSP-R30 verbinden
und ein- oder aushängen möchten:
1. Ziehen Sie den Verschluss für die Multistecker-Buchse (15)
an der Oberseite der Steuereinheit VSP-Control heraus.
ð Der Verschluss ist an einem Draht an der Steuereinheit
befestigt. Achten Sie darauf, dass er nach dem
Herausnehmen zur Displayseite herunterhängt, nicht an
der Rückseite der Steuereinheit.
DE
2. Stecken Sie den Multistecker (13) auf der Rückseite der
Schubkabeltrommel gemäß der vorgegebenen Passung in
die Multistecker-Buchse (28) auf der Oberseite der
Steuereinheit VSP-Control.
ð Achten Sie darauf, dass die roten Markierungen an
Stecker und Buchse aufeinander treffen und der
Multistecker fest einrastet.
3. Heben Sie die Steuereinheit VSP-Control an die
Einhängevorrichtung (12) an der Rückseite der
Schubkabeltrommel VSP-R30. Drücken Sie die
Steuereinheit zuerst an die Rückseite der
Schubkabeltrommel und danach nach unten. Die zwei
Rundköpfe zur Einrast-Arretierung (22) auf der Rückseite
der Steuereinheit VSP-Control müssen in die beiden
Führungsschienen der Einhängevorrichtung (12) einrasten.
4. Um die Steuereinheit VSP-Control auszuhängen, drücken
Sie diese zuerst an die Schubkabeltrommel und dann nach
oben.
