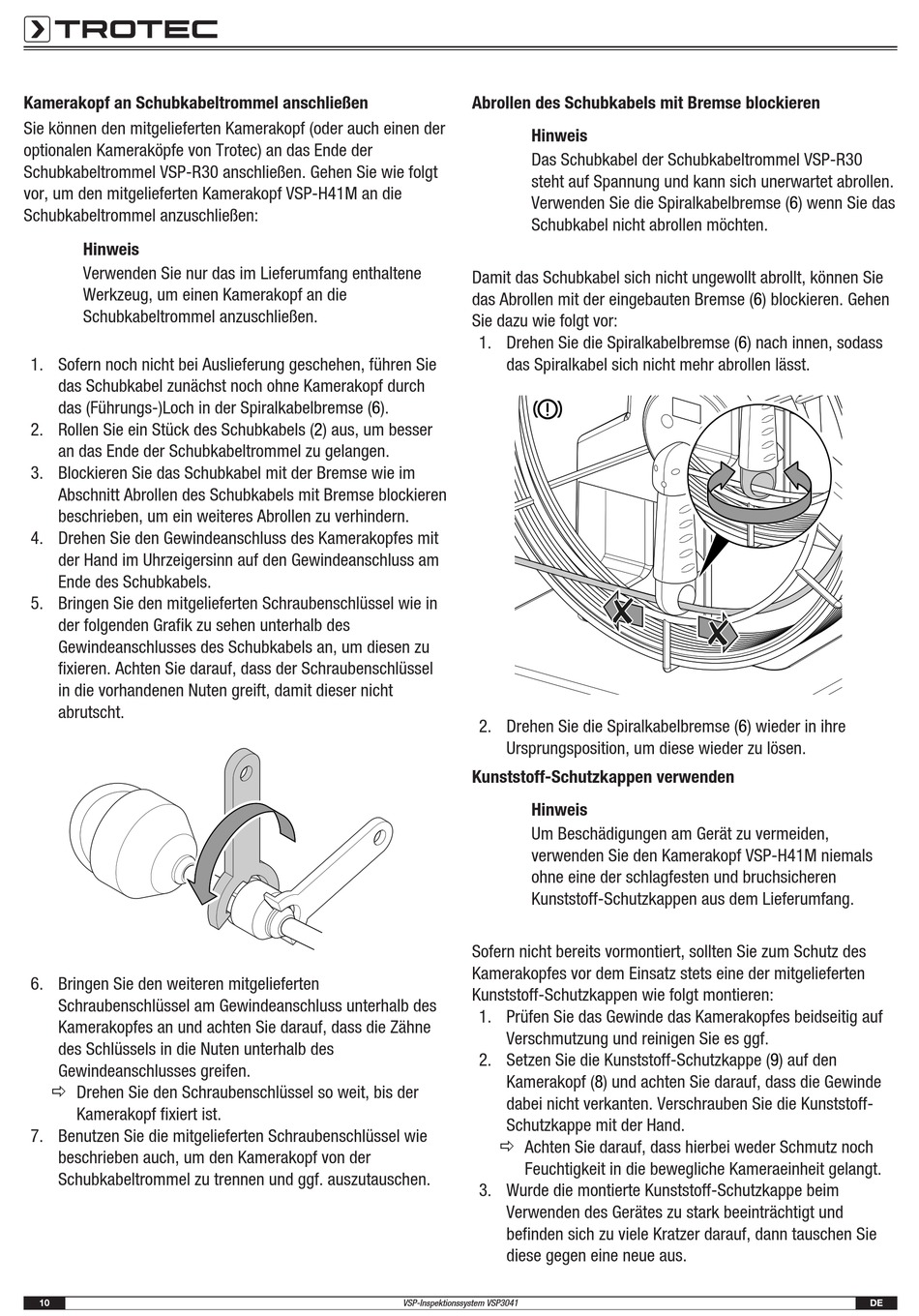

Trotec VSP3041 Betriebsanleitung Seite 10

Kamerakopf an Schubkabeltrommel anschließen
Sie können den mitgelieferten Kamerakopf (oder auch einen der
optionalen Kameraköpfe von Trotec) an das Ende der
Schubkabeltrommel VSP-R30 anschließen. Gehen Sie wie folgt
vor, um den mitgelieferten Kamerakopf VSP-H41M an die
Schubkabeltrommel anzuschließen:
Hinweis
Verwenden Sie nur das im Lieferumfang enthaltene
Werkzeug, um einen Kamerakopf an die
Schubkabeltrommel anzuschließen.
1. Sofern noch nicht bei Auslieferung geschehen, führen Sie
das Schubkabel zunächst noch ohne Kamerakopf durch
das (Führungs-)Loch in der Spiralkabelbremse (6).
2. Rollen Sie ein Stück des Schubkabels (2) aus, um besser
an das Ende der Schubkabeltrommel zu gelangen.
3. Blockieren Sie das Schubkabel mit der Bremse wie im
Abschnitt Abrollen des Schubkabels mit Bremse blockieren
beschrieben, um ein weiteres Abrollen zu verhindern.
4. Drehen Sie den Gewindeanschluss des Kamerakopfes mit
der Hand im Uhrzeigersinn auf den Gewindeanschluss am
Ende des Schubkabels.
5. Bringen Sie den mitgelieferten Schraubenschlüssel wie in
der folgenden Grafik zu sehen unterhalb des
Gewindeanschlusses des Schubkabels an, um diesen zu
fixieren. Achten Sie darauf, dass der Schraubenschlüssel
in die vorhandenen Nuten greift, damit dieser nicht
abrutscht.
6. Bringen Sie den weiteren mitgelieferten
Schraubenschlüssel am Gewindeanschluss unterhalb des
Kamerakopfes an und achten Sie darauf, dass die Zähne
des Schlüssels in die Nuten unterhalb des
Gewindeanschlusses greifen.
ð Drehen Sie den Schraubenschlüssel so weit, bis der
Kamerakopf fixiert ist.
7. Benutzen Sie die mitgelieferten Schraubenschlüssel wie
beschrieben auch, um den Kamerakopf von der
Schubkabeltrommel zu trennen und ggf. auszutauschen.
10
Abrollen des Schubkabels mit Bremse blockieren
Hinweis
Das Schubkabel der Schubkabeltrommel VSP-R30
steht auf Spannung und kann sich unerwartet abrollen.
Verwenden Sie die Spiralkabelbremse (6) wenn Sie das
Schubkabel nicht abrollen möchten.
Damit das Schubkabel sich nicht ungewollt abrollt, können Sie
das Abrollen mit der eingebauten Bremse (6) blockieren. Gehen
Sie dazu wie folgt vor:
1. Drehen Sie die Spiralkabelbremse (6) nach innen, sodass
das Spiralkabel sich nicht mehr abrollen lässt.
2. Drehen Sie die Spiralkabelbremse (6) wieder in ihre
Ursprungsposition, um diese wieder zu lösen.
Kunststoff-Schutzkappen verwenden
Hinweis
Um Beschädigungen am Gerät zu vermeiden,
verwenden Sie den Kamerakopf VSP-H41M niemals
ohne eine der schlagfesten und bruchsicheren
Kunststoff-Schutzkappen aus dem Lieferumfang.
Sofern nicht bereits vormontiert, sollten Sie zum Schutz des
Kamerakopfes vor dem Einsatz stets eine der mitgelieferten
Kunststoff-Schutzkappen wie folgt montieren:
1. Prüfen Sie das Gewinde das Kamerakopfes beidseitig auf
Verschmutzung und reinigen Sie es ggf.
2. Setzen Sie die Kunststoff-Schutzkappe (9) auf den
Kamerakopf (8) und achten Sie darauf, dass die Gewinde
dabei nicht verkanten. Verschrauben Sie die Kunststoff-
Schutzkappe mit der Hand.
ð Achten Sie darauf, dass hierbei weder Schmutz noch
Feuchtigkeit in die bewegliche Kameraeinheit gelangt.
3. Wurde die montierte Kunststoff-Schutzkappe beim
Verwenden des Gerätes zu stark beeinträchtigt und
befinden sich zu viele Kratzer darauf, dann tauschen Sie
diese gegen eine neue aus.
VSP-Inspektionssystem VSP3041 DE
