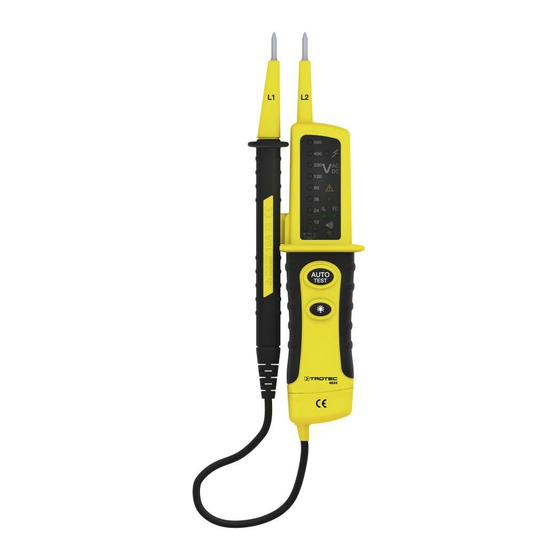

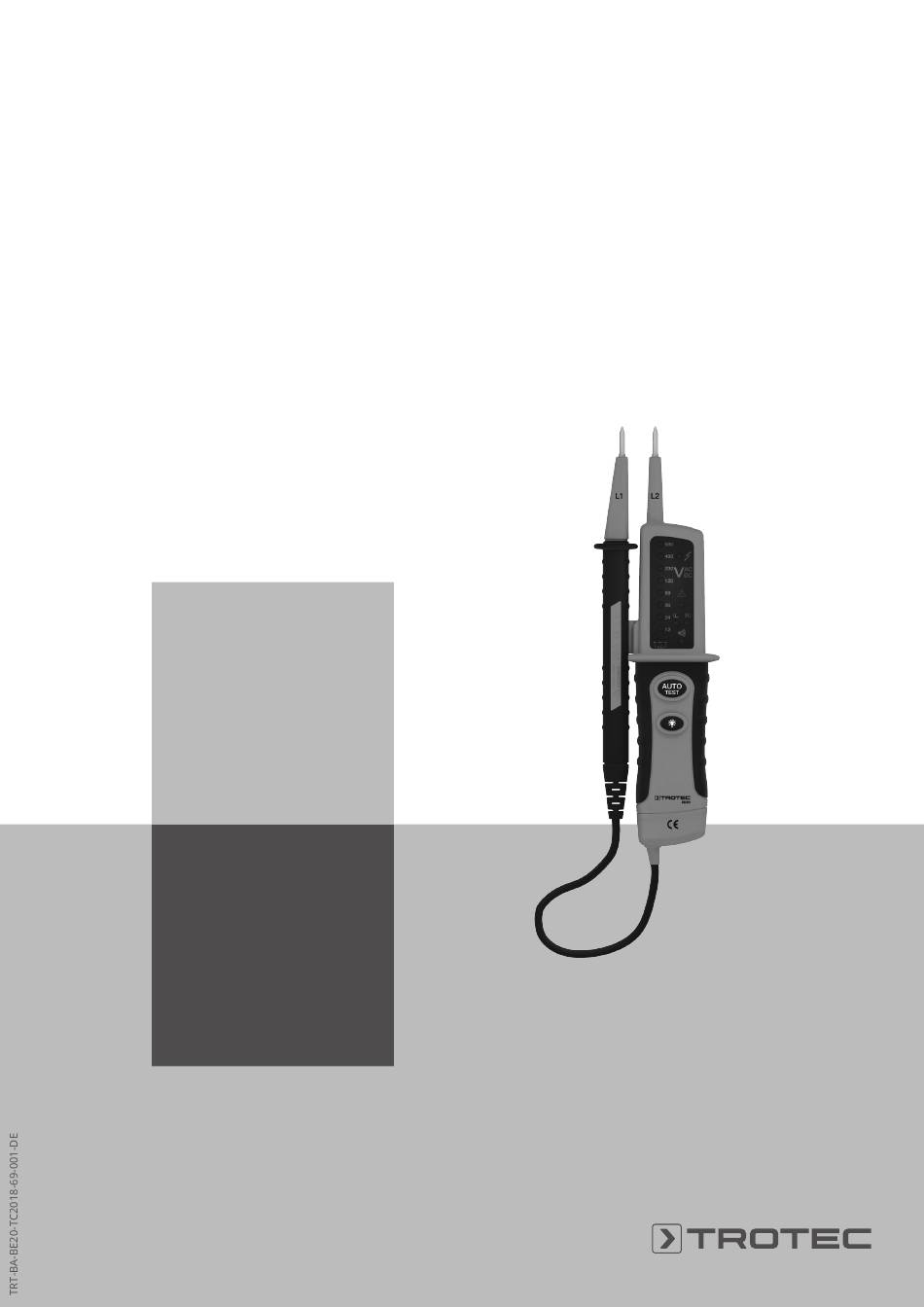

- Seite 1 BE20 BEDIENUNGSANLEITUNG SPANNUNGSPRÜFER...
-
Seite 2: Inhaltsverzeichnis
• Der Spannungsprüfer darf nur im angegebenen Nennspannungsbereich und in elektrischen Anlagen bis 400 V AC und 690 V DC eingesetzt werden. • Der Spannungsprüfer darf nur in Stromkreisen der Überspannungskategorie CAT III mit max. 600 V Leiter gegen Erde benutzt werden. Spannungsprüfer BE20... -
Seite 3: Bestimmungsgemäße Verwendung
• Ein Spannungsprüfer mit relativ niedriger innerer Impedanz Um das Gerät bestimmungsgemäß zu verwenden, verwenden wird im Vergleich zum Referenzwert 100 kΩ nicht alle Sie ausschließlich von Trotec geprüftes Zubehör bzw. von Störspannungen mit einem Ursprungswert oberhalb von Trotec geprüfte Ersatzteile. -
Seite 4: Personalqualifikation
Testen Sie vor jeder Messung die Funktion des Gerätes an einer bekannten Spannungsquelle. Hinweis Um Beschädigungen am Gerät zu vermeiden, setzen Sie es keinen extremen Temperaturen, extremer Luftfeuchtigkeit oder Nässe aus. Hinweis Verwenden Sie zur Reinigung des Gerätes keine scharfen Reiniger, Scheuer- oder Lösungsmittel. Spannungsprüfer BE20... -
Seite 5: Informationen Über Das Gerät
Phasenanzeige einpoliger Spannungstest Warnanzeige Spannungsmodus AUTO TEST Anzeige Drehfeldrichtung linksdrehend (L) Anzeige Drehfeldrichtung rechtsdrehend (R) Anzeige Durchgangsprüfung Polaritätsanzeige AC + Polaritätsanzeige AC – LED-Anzeigen für Spannungsprüfung Bezeichnung Prüfspitze L1 (–) Prüfspitze L2 (+) LED-Taschenlampe Display Autotest-Taste Ein-/Aus-Taste LED-Taschenlampe Batteriefach Berührungsschutz Spannungsprüfer BE20... -
Seite 6: Transport Und Lagerung
Batterie 2 x 1,5 V AAA Gewicht 237 g Einpolige Phasenprüfung Spannungsbereich 100 bis 690 V AC Frequenzbereich 50/60 Hz Durchgangsprüfung Messbereich < 300 k Ω Teststrom < 5 µ A Überspannungsschutz 690 V AC/DC Drehfeldrichtungsanzeige Spannungsbereich 100 bis 400 V Frequenzbereich 50/60 Hz Messprinzip Doppel-Pol und Kontakt- Elektrode Lieferumfang • 1 x Spannungsprüfer BE20 • 1 x Anleitung Spannungsprüfer BE20... -
Seite 7: Bedienung
Spannung zwischen ð Wenn der Autotest erfolgreich ist, ertönt ein akustisches 25,2 und 36 V liegen. Signal. Hinweis Ein defekter Spannungsprüfer darf nicht verwendet werden. Sollte das Gerät beim Funktionstest nicht wie beschrieben reagieren, setzen Sie den Spannungsprüfer außer Betrieb. Spannungsprüfer BE20... - Seite 8 ð Entsprechend der anliegenden Spannung leuchten die entsprechenden LED-Anzeigen für die Spannungsprüfung (14) im Display (4) auf. ð Die entsprechende Polaritätsanzeige (13) leuchtet auf. ð Leuchten die Polaritätsanzeige AC + und AC - (13) gleichzeitig auf, so liegt Wechselspannung an. Spannungsprüfer BE20...
- Seite 9 ü Es sind geladene Batterien im Gerät eingelegt. 1. Halten Sie die Ein-/Aus-Taste LED-Taschenlampe (6) gedrückt. ð Die LED-Taschenlampe (3) leuchtet solange, wie die Ein-/Aus-Taste LED-Taschenlampe (6) gedrückt wird. 2. Lassen Sie die Ein-/Aus-Taste LED-Taschenlampe (6) wieder los, um die LED-Taschenlampe auszuschalten. Spannungsprüfer BE20...
-
Seite 10: Fehler Und Störungen
Das Gerät funktioniert nach den Überprüfungen nicht möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt einwandfrei? und die menschliche Gesundheit vermieden werden. Wenden Sie sich bitte an den Kundenservice von Trotec. Wartung und Reparatur Batterien und Akkus gehören nicht in den Hausmüll, sondern Batteriewechsel müssen in der Europäischen Union –... - Seite 11 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
