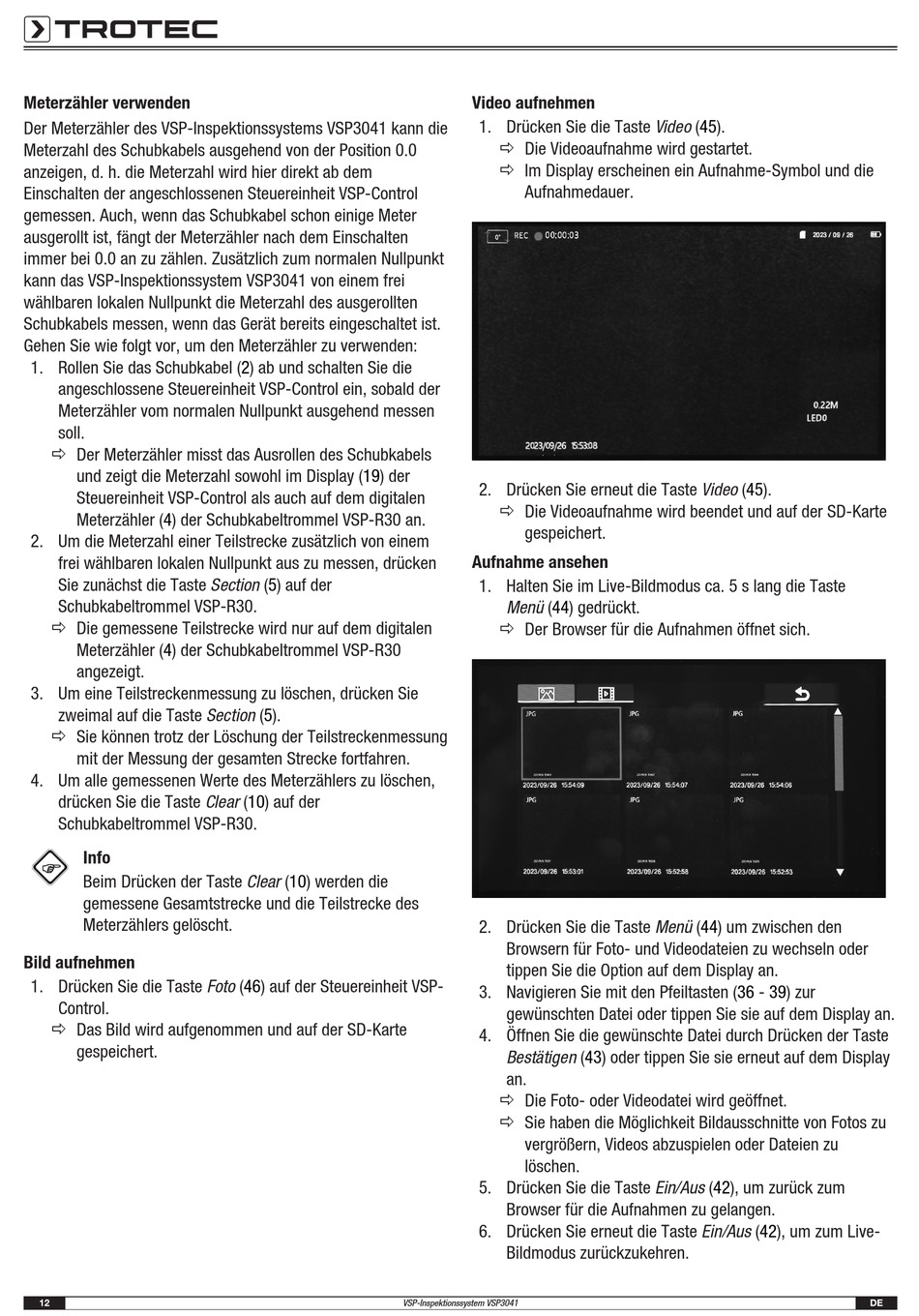

Meterzähler verwenden
Der Meterzähler des VSP-Inspektionssystems VSP3041 kann die
Meterzahl des Schubkabels ausgehend von der Position 0.0
anzeigen, d. h. die Meterzahl wird hier direkt ab dem
Einschalten der angeschlossenen Steuereinheit VSP-Control
gemessen. Auch, wenn das Schubkabel schon einige Meter
ausgerollt ist, fängt der Meterzähler nach dem Einschalten
immer bei 0.0 an zu zählen. Zusätzlich zum normalen Nullpunkt
kann das VSP-Inspektionssystem VSP3041 von einem frei
wählbaren lokalen Nullpunkt die Meterzahl des ausgerollten
Schubkabels messen, wenn das Gerät bereits eingeschaltet ist.
Gehen Sie wie folgt vor, um den Meterzähler zu verwenden:
1. Rollen Sie das Schubkabel (2) ab und schalten Sie die
angeschlossene Steuereinheit VSP-Control ein, sobald der
Meterzähler vom normalen Nullpunkt ausgehend messen
soll.
ð Der Meterzähler misst das Ausrollen des Schubkabels
und zeigt die Meterzahl sowohl im Display (19) der
Steuereinheit VSP-Control als auch auf dem digitalen
Meterzähler (4) der Schubkabeltrommel VSP-R30 an.
2. Um die Meterzahl einer Teilstrecke zusätzlich von einem
frei wählbaren lokalen Nullpunkt aus zu messen, drücken
Sie zunächst die Taste Section (5) auf der
Schubkabeltrommel VSP-R30.
ð Die gemessene Teilstrecke wird nur auf dem digitalen
Meterzähler (4) der Schubkabeltrommel VSP-R30
angezeigt.
3. Um eine Teilstreckenmessung zu löschen, drücken Sie
zweimal auf die Taste Section (5).
ð Sie können trotz der Löschung der Teilstreckenmessung
mit der Messung der gesamten Strecke fortfahren.
4. Um alle gemessenen Werte des Meterzählers zu löschen,
drücken Sie die Taste Clear (10) auf der
Schubkabeltrommel VSP-R30.
Info
Beim Drücken der Taste Clear (10) werden die
gemessene Gesamtstrecke und die Teilstrecke des
Meterzählers gelöscht.
Bild aufnehmen
1. Drücken Sie die Taste Foto (46) auf der Steuereinheit VSP-
Control.
ð Das Bild wird aufgenommen und auf der SD-Karte
gespeichert.
12
Video aufnehmen
1. Drücken Sie die Taste Video (45).
ð Die Videoaufnahme wird gestartet.
ð Im Display erscheinen ein Aufnahme-Symbol und die
Aufnahmedauer.
2. Drücken Sie erneut die Taste Video (45).
ð Die Videoaufnahme wird beendet und auf der SD-Karte
gespeichert.
Aufnahme ansehen
1. Halten Sie im Live-Bildmodus ca. 5 s lang die Taste
Menü (44) gedrückt.
ð Der Browser für die Aufnahmen öffnet sich.
2. Drücken Sie die Taste Menü (44) um zwischen den
Browsern für Foto- und Videodateien zu wechseln oder
tippen Sie die Option auf dem Display an.
3. Navigieren Sie mit den
gewünschten Datei oder tippen Sie sie auf dem Display an.
4. Öffnen Sie die gewünschte Datei durch Drücken der Taste
Bestätigen (43) oder tippen Sie sie erneut auf dem Display
an.
ð Die Foto- oder Videodatei wird geöffnet.
ð Sie haben die Möglichkeit Bildausschnitte von Fotos zu
vergrößern, Videos abzuspielen oder Dateien zu
löschen.
5. Drücken Sie die Taste Ein/Aus (42), um zurück zum
Browser für die Aufnahmen zu gelangen.
6. Drücken Sie erneut die Taste Ein/Aus (42), um zum Live-
Bildmodus zurückzukehren.
VSP-Inspektionssystem VSP3041
Pfeiltasten (36 - 39) zur
DE
