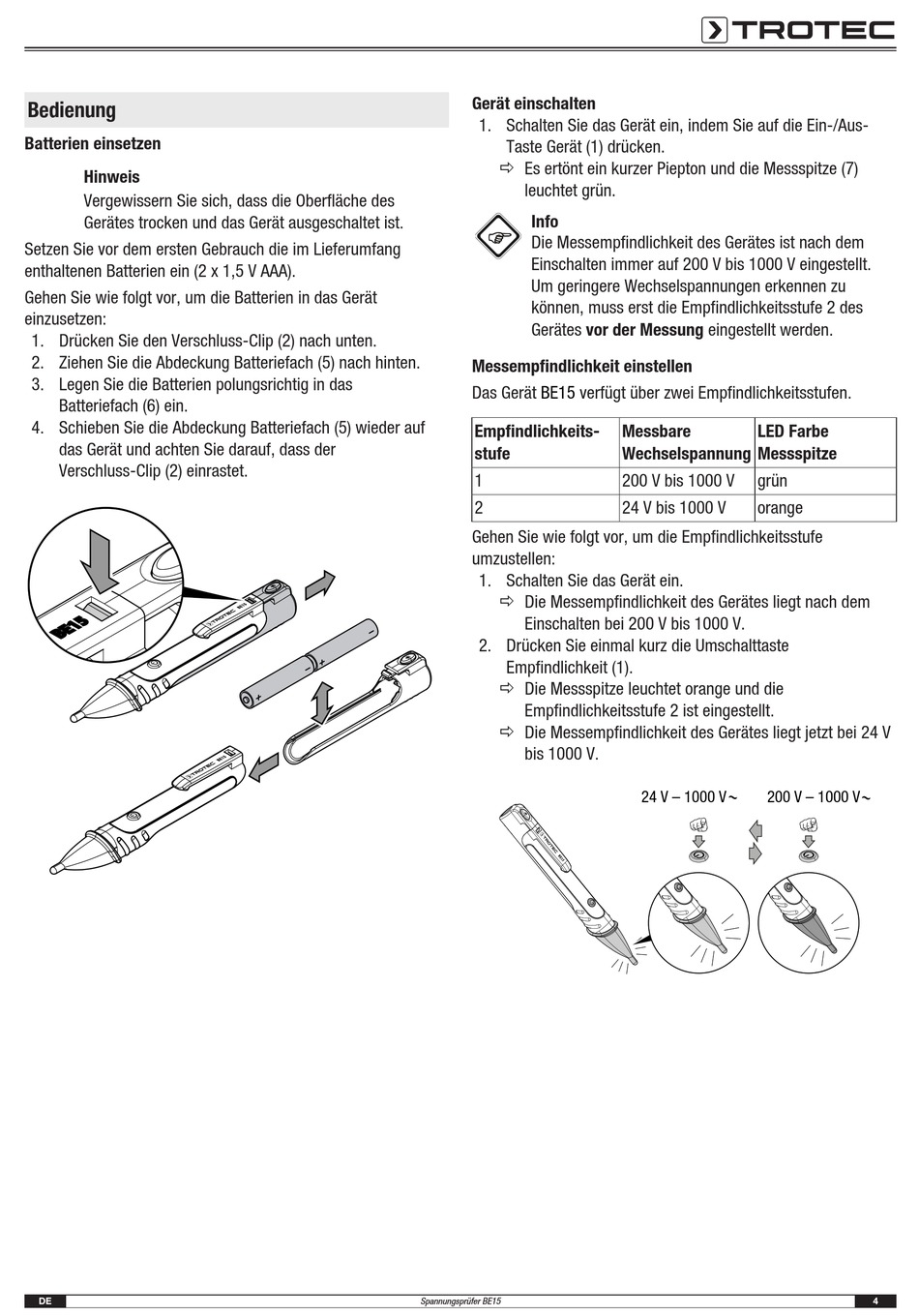

Bedienung - Trotec BE15 Bedienungsanleitung

Bedienung

Batterien einsetzen
Hinweis
Vergewissern Sie sich, dass die Oberfläche des
Gerätes trocken und das Gerät ausgeschaltet ist.
Setzen Sie vor dem ersten Gebrauch die im Lieferumfang
enthaltenen Batterien ein (2 x 1,5 V AAA).
Gehen Sie wie folgt vor, um die Batterien in das Gerät
einzusetzen:
1. Drücken Sie den Verschluss-Clip (2) nach unten.
2. Ziehen Sie die Abdeckung Batteriefach (5) nach hinten.
3. Legen Sie die Batterien polungsrichtig in das
Batteriefach (6) ein.
4. Schieben Sie die Abdeckung Batteriefach (5) wieder auf
das Gerät und achten Sie darauf, dass der
Verschluss-Clip (2) einrastet.
DE
Gerät einschalten
1. Schalten Sie das Gerät ein, indem Sie auf die Ein-/Aus-
Taste Gerät (1) drücken.
ð Es ertönt ein kurzer Piepton und die Messspitze (7)
leuchtet grün.
Info
Die Messempfindlichkeit des Gerätes ist nach dem
Einschalten immer auf 200 V bis 1000 V eingestellt.
Um geringere Wechselspannungen erkennen zu
können, muss erst die Empfindlichkeitsstufe 2 des
Gerätes vor der Messung eingestellt werden.
Messempfindlichkeit einstellen
Das Gerät BE15 verfügt über zwei Empfindlichkeitsstufen.
Empfindlichkeits-
stufe
1
2
Gehen Sie wie folgt vor, um die Empfindlichkeitsstufe
umzustellen:
1. Schalten Sie das Gerät ein.
ð Die Messempfindlichkeit des Gerätes liegt nach dem
Einschalten bei 200 V bis 1000 V.
2. Drücken Sie einmal kurz die Umschalttaste
Empfindlichkeit (1).
ð Die Messspitze leuchtet orange und die
Empfindlichkeitsstufe 2 ist eingestellt.
ð Die Messempfindlichkeit des Gerätes liegt jetzt bei 24 V
bis 1000 V.
Spannungsprüfer BE15
Messbare LED Farbe
Wechselspannung Messspitze
200 V bis 1000 V grün
24 V bis 1000 V orange
24 V – 1000 V 200 V – 1000 V
