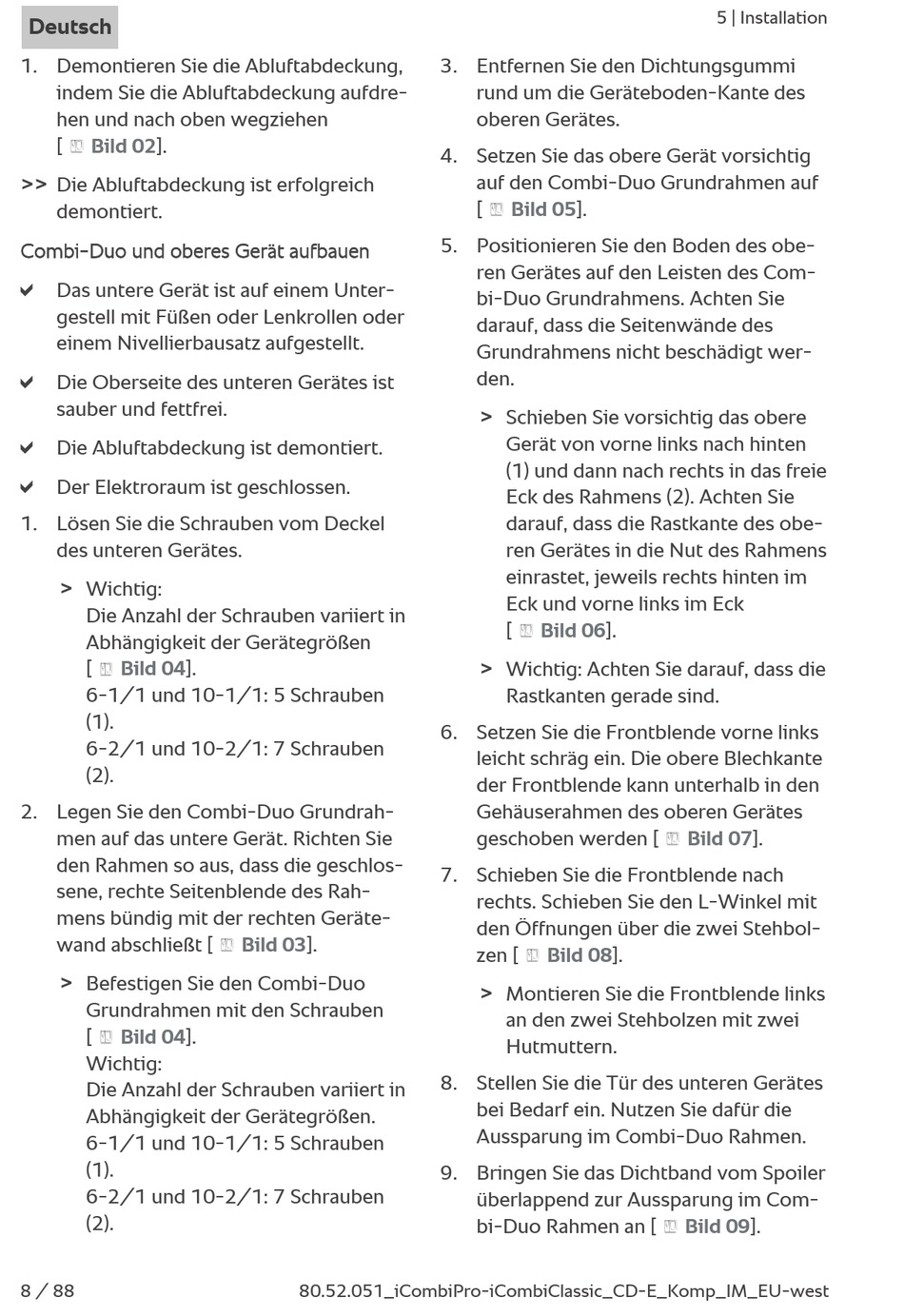

Deutsch
1. Demontieren Sie die Abluftabdeckung,
indem Sie die Abluftabdeckung aufdre-
hen und nach oben wegziehen
[ Bild 02].
>>
Die Abluftabdeckung ist erfolgreich
demontiert.
Combi-Duo und oberes Gerät aufbauen
a
Das untere Gerät ist auf einem Unter-
gestell mit Füßen oder Lenkrollen oder
einem Nivellierbausatz aufgestellt.
a
Die Oberseite des unteren Gerätes ist
sauber und fettfrei.
a
Die Abluftabdeckung ist demontiert.
a
Der Elektroraum ist geschlossen.
1. Lösen Sie die Schrauben vom Deckel
des unteren Gerätes.
>
Wichtig:
Die Anzahl der Schrauben variiert in
Abhängigkeit der Gerätegrößen
[ Bild 04].
6-1/1 und 10-1/1: 5 Schrauben
(1).
6-2/1 und 10-2/1: 7 Schrauben
(2).
2. Legen Sie den Combi-Duo Grundrah-
men auf das untere Gerät. Richten Sie
den Rahmen so aus, dass die geschlos-
sene, rechte Seitenblende des Rah-
mens bündig mit der rechten Geräte-
wand abschließt [
>
Befestigen Sie den Combi-Duo
Grundrahmen mit den Schrauben
[ Bild 04].
Wichtig:
Die Anzahl der Schrauben variiert in
Abhängigkeit der Gerätegrößen.
6-1/1 und 10-1/1: 5 Schrauben
(1).
6-2/1 und 10-2/1: 7 Schrauben
(2).
8 / 88
Bild 03].
80.52.051_iCombiPro-iCombiClassic_CD-E_Komp_IM_EU-west
3. Entfernen Sie den Dichtungsgummi
rund um die Geräteboden-Kante des
oberen Gerätes.
4. Setzen Sie das obere Gerät vorsichtig
auf den Combi-Duo Grundrahmen auf
[ Bild 05].
5. Positionieren Sie den Boden des obe-
ren Gerätes auf den Leisten des Com-
bi-Duo Grundrahmens. Achten Sie
darauf, dass die Seitenwände des
Grundrahmens nicht beschädigt wer-
den.
>
Schieben Sie vorsichtig das obere
Gerät von vorne links nach hinten
(1) und dann nach rechts in das freie
Eck des Rahmens (2). Achten Sie
darauf, dass die Rastkante des obe-
ren Gerätes in die Nut des Rahmens
einrastet, jeweils rechts hinten im
Eck und vorne links im Eck
[ Bild 06].
>
Wichtig: Achten Sie darauf, dass die
Rastkanten gerade sind.
6. Setzen Sie die Frontblende vorne links
leicht schräg ein. Die obere Blechkante
der Frontblende kann unterhalb in den
Gehäuserahmen des oberen Gerätes
geschoben werden [
7. Schieben Sie die Frontblende nach
rechts. Schieben Sie den L-Winkel mit
den Öffnungen über die zwei Stehbol-
zen [ Bild 08].
>
Montieren Sie die Frontblende links
an den zwei Stehbolzen mit zwei
Hutmuttern.
8. Stellen Sie die Tür des unteren Gerätes
bei Bedarf ein. Nutzen Sie dafür die
Aussparung im Combi-Duo Rahmen.
9. Bringen Sie das Dichtband vom Spoiler
überlappend zur Aussparung im Com-
bi-Duo Rahmen an [
5 | Installation
Bild 07].
Bild 09].
