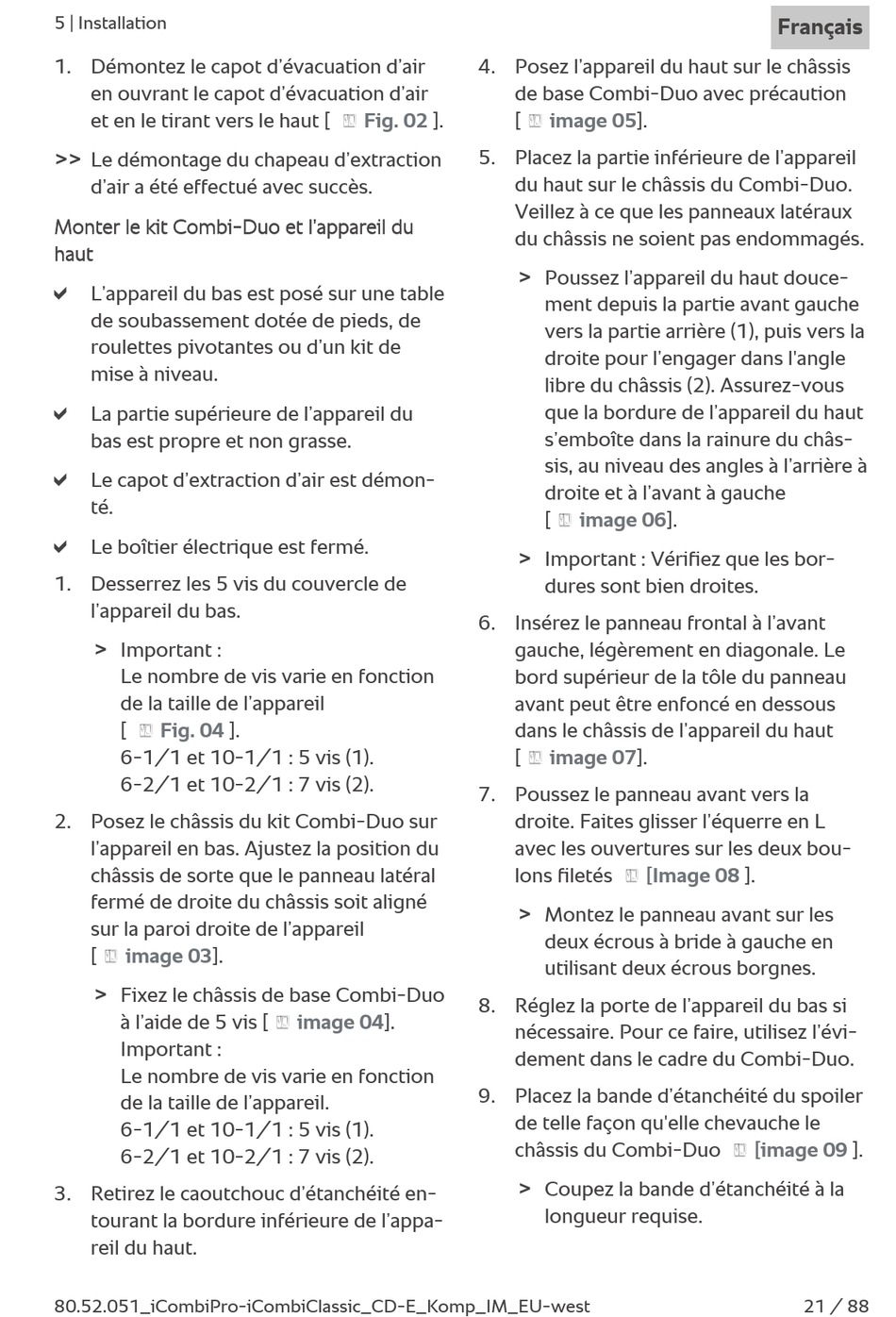

Rational iCombiPro Original Installationsanleitung Seite 21

5 | Installation
1. Démontez le capot d'évacuation d'air
en ouvrant le capot d'évacuation d'air
et en le tirant vers le haut [
>>
Le démontage du chapeau d'extraction
d'air a été effectué avec succès.
Monter le kit Combi-Duo et l'appareil du
haut
a
L'appareil du bas est posé sur une table
de soubassement dotée de pieds, de
roulettes pivotantes ou d'un kit de
mise à niveau.
a
La partie supérieure de l'appareil du
bas est propre et non grasse.
a
Le capot d'extraction d'air est démon-
té.
a
Le boîtier électrique est fermé.
1. Desserrez les 5 vis du couvercle de
l'appareil du bas.
>
Important :
Le nombre de vis varie en fonction
de la taille de l'appareil
[ Fig. 04
6-1/1 et 10-1/1 : 5 vis (1).
6-2/1 et 10-2/1 : 7 vis (2).
2. Posez le châssis du kit Combi-Duo sur
l'appareil en bas. Ajustez la position du
châssis de sorte que le panneau latéral
fermé de droite du châssis soit aligné
sur la paroi droite de l'appareil
[ image 03].
>
Fixez le châssis de base Combi-Duo
à l'aide de 5 vis [
Important :
Le nombre de vis varie en fonction
de la taille de l'appareil.
6-1/1 et 10-1/1 : 5 vis (1).
6-2/1 et 10-2/1 : 7 vis (2).
3. Retirez le caoutchouc d'étanchéité en-
tourant la bordure inférieure de l'appa-
reil du haut.
80.52.051_iCombiPro-iCombiClassic_CD-E_Komp_IM_EU-west
Fig. 02
].
image 04].
4. Posez l'appareil du haut sur le châssis
de base Combi-Duo avec précaution
]. [ image
5. Placez la partie inférieure de l'appareil
du haut sur le châssis du Combi-Duo.
Veillez à ce que les panneaux latéraux
du châssis ne soient pas endommagés.
>
Poussez l'appareil du haut douce-
ment depuis la partie avant gauche
vers la partie arrière (1), puis vers la
droite pour l'engager dans l'angle
libre du châssis (2). Assurez-vous
que la bordure de l'appareil du haut
s'emboîte dans la rainure du châs-
sis, au niveau des angles à l'arrière à
droite et à l'avant à gauche
[ image
>
Important : Vérifiez que les bor-
dures sont bien droites.
6. Insérez le panneau frontal à l'avant
gauche, légèrement en diagonale. Le
bord supérieur de la tôle du panneau
avant peut être enfoncé en dessous
dans le châssis de l'appareil du haut
[ image
7. Poussez le panneau avant vers la
droite. Faites glisser l'équerre en L
avec les ouvertures sur les deux bou-
lons filetés
>
Montez le panneau avant sur les
deux écrous à bride à gauche en
utilisant deux écrous borgnes.
8. Réglez la porte de l'appareil du bas si
nécessaire. Pour ce faire, utilisez l'évi-
dement dans le cadre du Combi-Duo.
9. Placez la bande d'étanchéité du spoiler
de telle façon qu'elle chevauche le
châssis du Combi-Duo
>
Coupez la bande d'étanchéité à la
longueur requise.
Français
05].
06].
07].
[Image 08 ].
[image 09 ].
