5.7 Außenkontur schlichten
Im vierten und letzten Bearbeitungsschritt bearbeiten Sie die Außenkontur mit dem
Schlichtmeißel.
Vor dem Schlichten sollten Sie die Fase 1 x 45° fertigen und alle anderen
Kanten leicht anfasen. Diese Maßnahme verhindert Gratbildung.

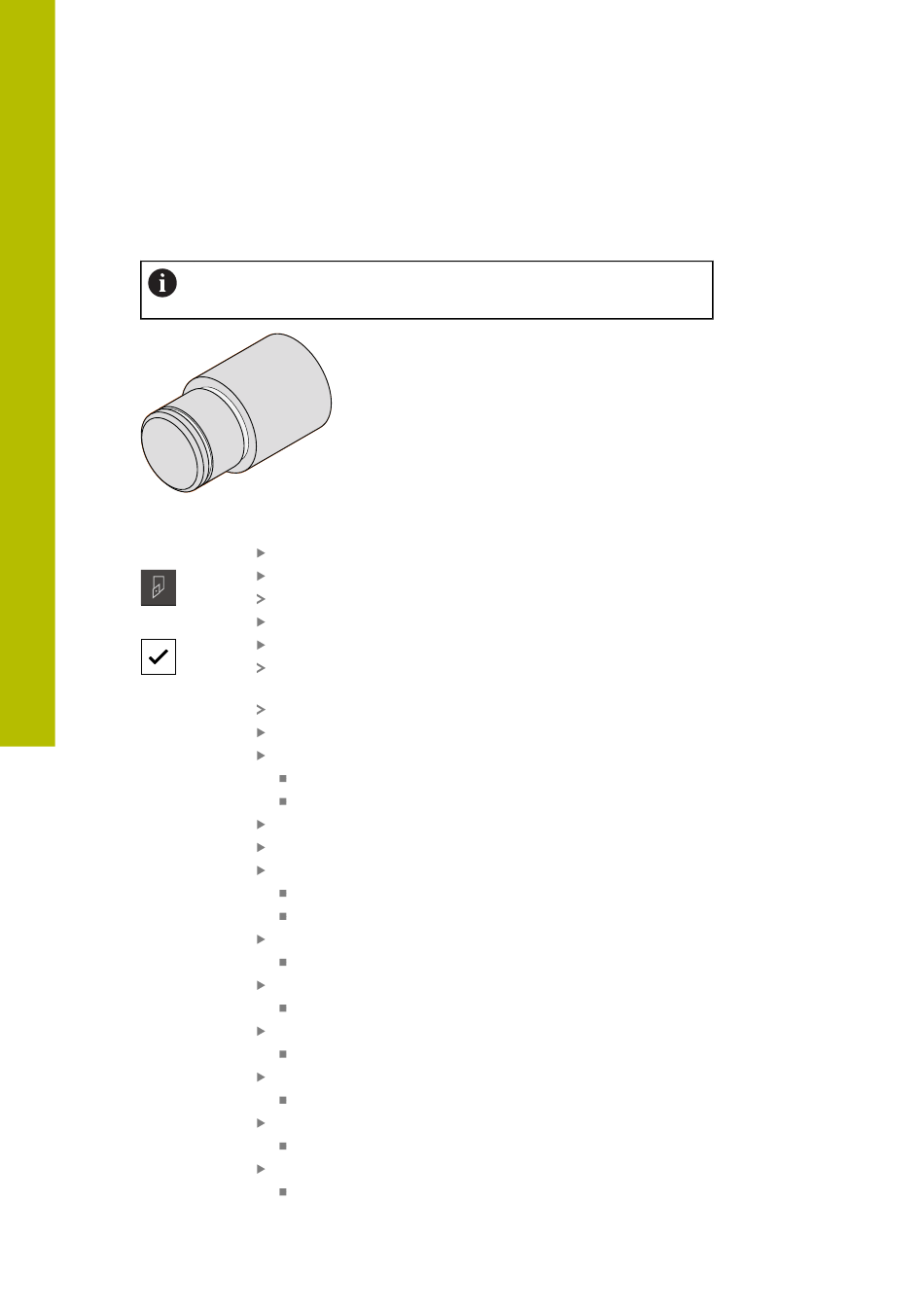

Abbildung 21: Beispielwerkstück – Außenkontur schlichten
62
Schlichtmeißel in Werkzeughalter einsetzen
In der Statusleiste auf Werkzeuge tippen
Der Dialog Werkzeuge wird angezeigt.
Auf Schlichtmeißel tippen
Auf Bestätigen tippen
Die entsprechenden Werkzeugparameter werden automatisch
vom Gerät übernommen.
Der Dialog Werkzeuge wird geschlossen.
Spindeldrehzahl 1500 1/min einstellen
Werkzeug verfahren auf Position:
X: 25,0 mm
Z: 16,0 mm
Mit dem Schlichtmeißel plandrehen
Werkzeug auf eine sichere Position verfahren
Werkzeug verfahren auf Position:
X: 19,8 mm
Z: 17,0 mm
Werkzeug verfahren auf Position:
Z: 12,5 mm
Werkzeug verfahren auf Position:
X: 20,015 mm
Werkzeug verfahren auf Position:
Z: 1,5 mm
Werkzeug verfahren auf Position:
X: 19,5 mm
Werkzeug verfahren auf Position:
Z: 0,0 mm
Werkzeug verfahren auf Position:
X: 25,0 mm
