Allgemeine Bedienung | Positionsanzeige
Achsen koppeln
Z
+Z
Achsen entkoppeln
Z

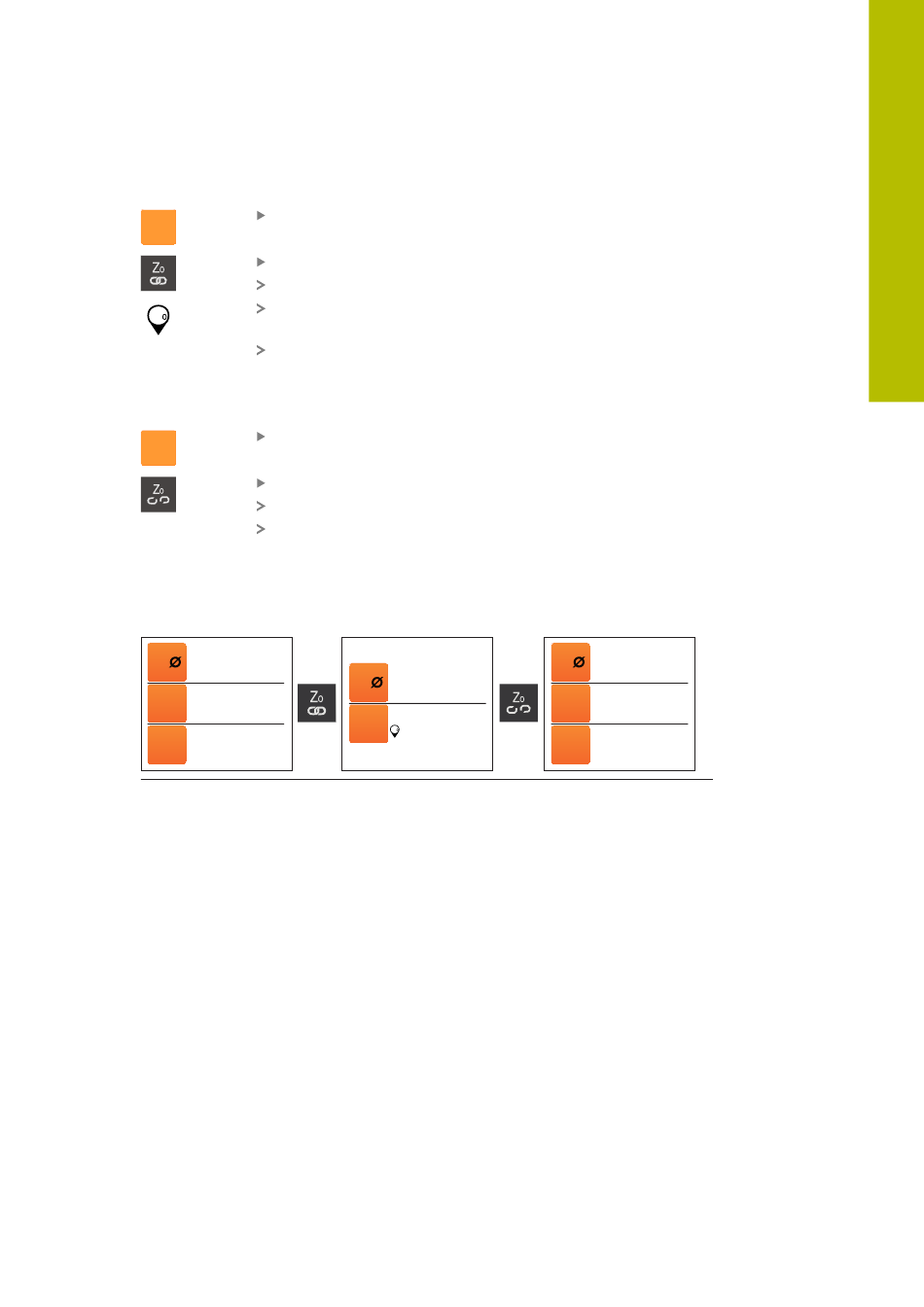

Beispiel: Achsen koppeln
Folgende Grafik zeigt die Positionswerte vor, während und nach dem Koppeln der
Achsen Z und Zo.
X
19.250
Zo
-5.000
Z
-10.000
Achsen Zo und Z nicht
gekoppelt.
HEIDENHAIN | ND 7000 Demo | Benutzerhandbuch Drehen | 08/2023
Im Arbeitsbereich Achstaste Z nach rechts ziehen
Auf Koppeln tippen
Die Achse Zo wird mit der Achse Z gekoppelt.
Das Symbol für die gekoppelten Achsen wird neben der
Achstaste Z angezeigt.
Der Positionswert für die gekoppelten Achsen wird in Summe
angezeigt.
Im Arbeitsbereich Achstaste Z nach rechts ziehen
Auf Entkoppeln tippen
Der angezeigte Summenwert wird in Achse Z übernommen.
Achse Zo wird auf 0 gesetzt.
X
19.250
Z
-15.000
+Z
Zo wird an die Achse Z
gekoppelt.
Die Summe beider
Achsen wird in Z
angezeigt.
X
19.250
Zo
0.000
Z
-15.000
Zo wird von der Achse Z
entkoppelt.
Die Summe wird weiter-
hin in Achse Z angezeigt.
Die Achse Zo wird auf
Null gesetzt.
