5.5 Außenkontur schruppen
Im zweiten Bearbeitungsschritt schruppen Sie die Außenkontur vor. Die gesamte
Kontur drehen Sie mit einem Aufmaß. Durch das Aufmaß stellen Sie sicher, dass
Sie im letzten Bearbeitungsschritt mit dem Schlichtmeißel eine einwandfreie Fläche
fertigen können.

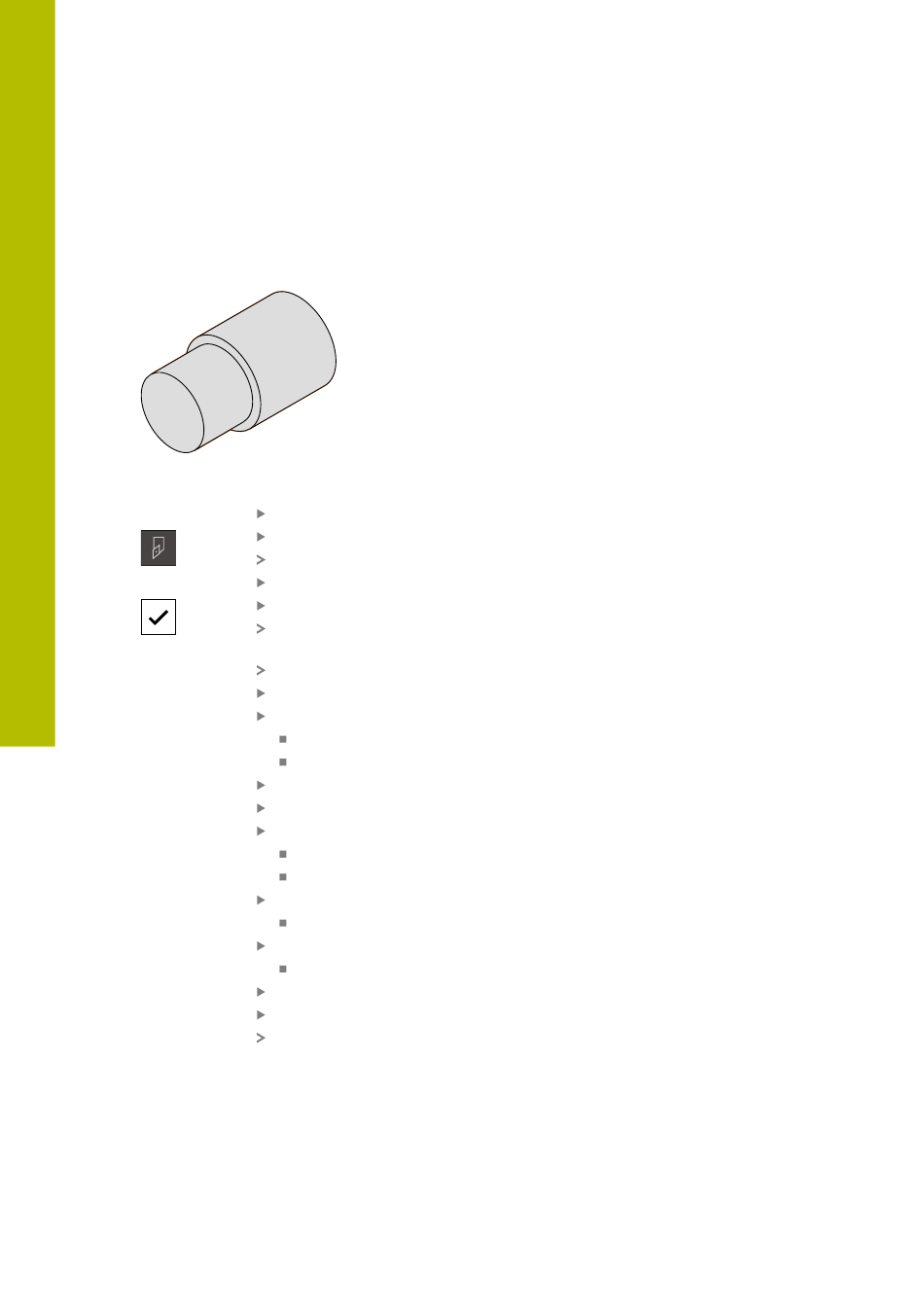

Abbildung 19: Beispielwerkstück – Außenkontur schruppen
60
Schruppmeißel in Werkzeughalter einsetzen
In der Statusleiste auf Werkzeuge tippen
Der Dialog Werkzeuge wird angezeigt.
Auf Schruppmeißel tippen
Auf Bestätigen tippen
Die entsprechenden Werkzeugparameter werden automatisch
vom Gerät übernommen.
Der Dialog Werkzeuge wird geschlossen.
Spindeldrehzahl 1500 1/min einstellen
Werkzeug verfahren auf Position:
X: 25,0 mm
Z: 16,2 mm
Mit dem Schruppmeißel plandrehen
Werkzeug auf eine sichere Position verfahren
Werkzeug verfahren auf Position:
X: 20,2 mm
Z: 17,0 mm
Werkzeug verfahren auf Position:
Z: 0,2 mm
Werkzeug verfahren auf Position:
X: 25,0 mm
Werkzeug auf eine sichere Position verfahren
Spindel ausschalten
Sie haben die Außenkontur erfolgreich vorgeschruppt.
