Drehmaschine einrichten

Im ersten Bearbeitungsschritt richten Sie die Drehmaschine ein. Das Gerät
benötigt für die Berechnung zum relativen Koordinatensystem die Parameter der
einzelnen Werkzeuge. Um ein Werkstück zu fertigen, benötigen Sie einen von Ihnen
festgelegten Bezugspunkt.
X

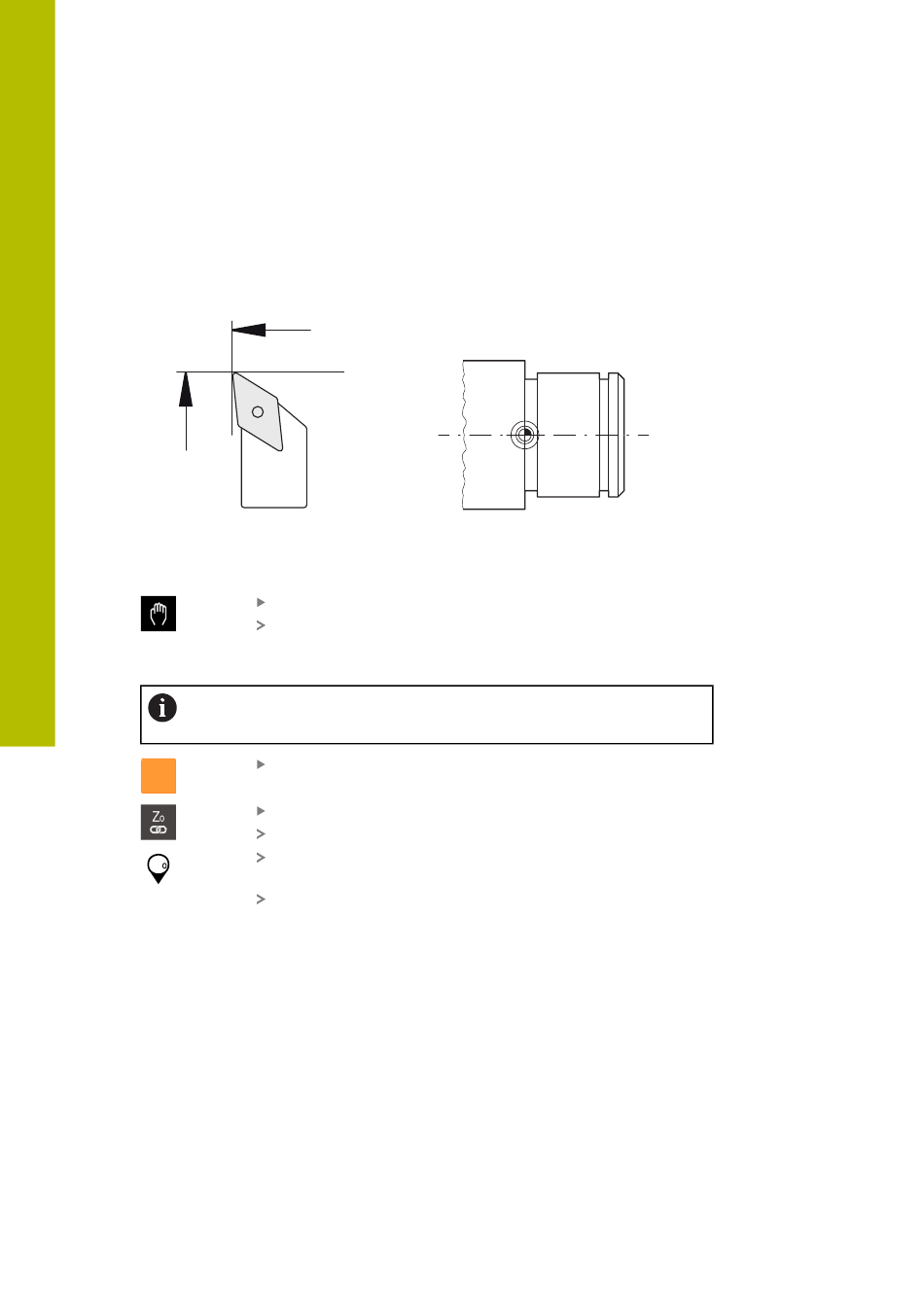

Abbildung 16: Parameter Schlichtmeißel
Aufruf
Achsen koppeln
Bei einer Drehmaschine mit einem Bettschlitten Z und einem Oberschlitten
Zo haben Sie die Möglichkeit, die beiden Achsen Z und Zo zu koppeln.
Z
+Z
56
Z
Abbildung 17: Bezugspunkt
Im Hauptmenü auf Handbetrieb tippen
Die Benutzeroberfläche für den Handbetrieb wird angezeigt.
Im Arbeitsbereich Achstaste Z nach rechts ziehen
Auf Koppeln tippen
Die Achse Zo wird mit der Achse Z gekoppelt.
Das Symbol für die gekoppelten Achsen wird neben der
Achstaste Z angezeigt.
Der Positionswert für die gekoppelten Achsen wird in Summe
angezeigt.
