Voraussetzungen

Zur Herstellung der Lageraufnahme arbeiten Sie an einer handbedienten
Drehmaschine. Für die Lageraufnahme liegt folgende bemaßte technische
Zeichnung vor:
2

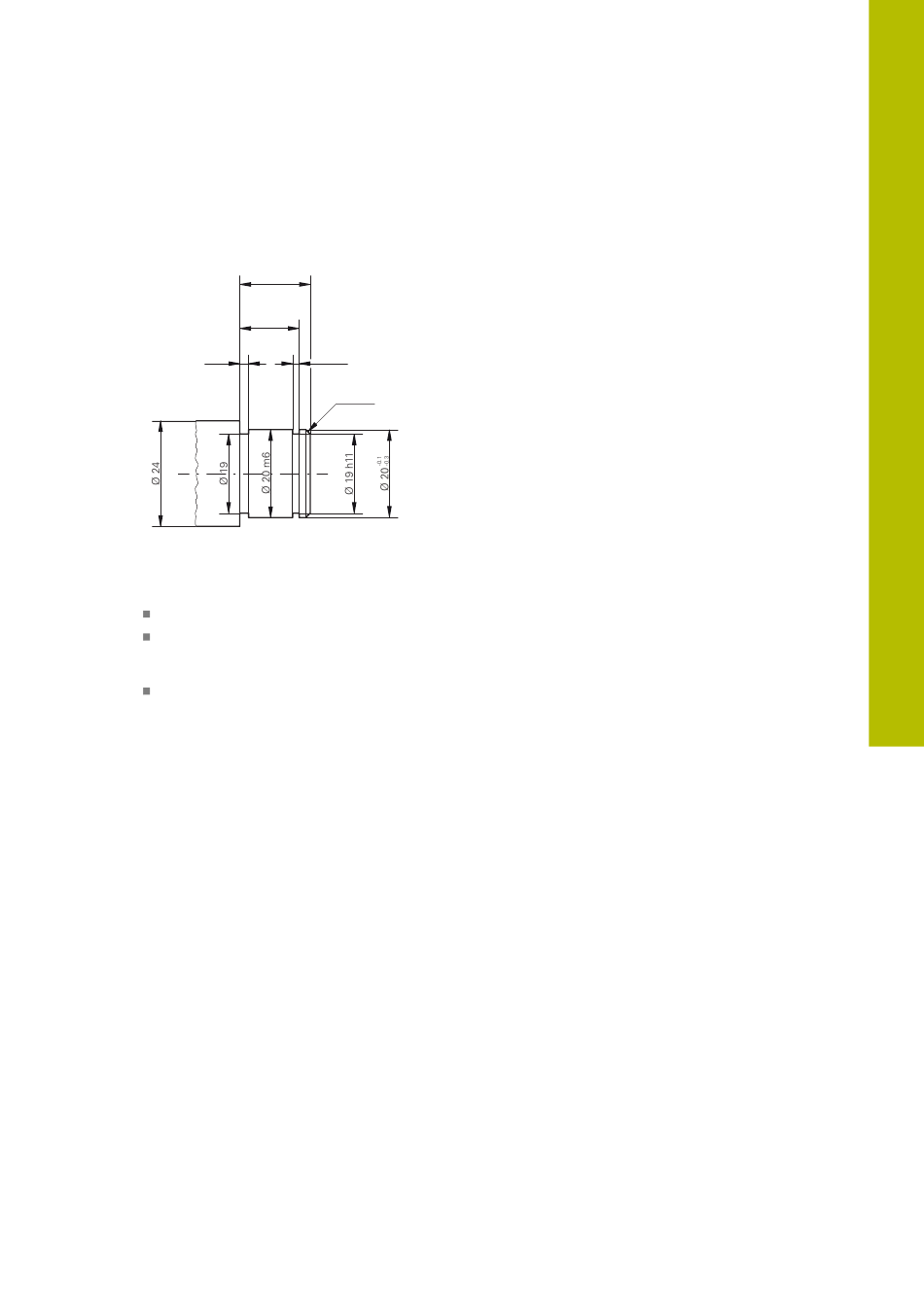

Abbildung 15: Beispielwerkstück – Technische Zeichnung
Drehmaschine
Die Drehmaschine ist eingeschaltet
Ein Werkstückrohling mit Ø 24 mm ist in der Drehmaschine eingespannt
Gerät
Die Achsen sind referenziert
